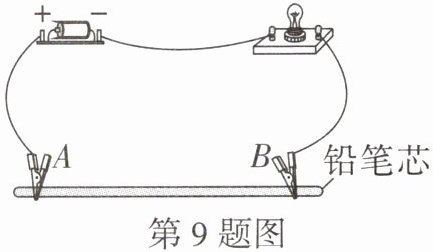

9. (教材新增问题改编)小明用图示电路模拟滑动变阻器的工作原理,夹子A不动,夹子B向左移动,发现小灯泡变亮.下列说法正确的是()


A.铅笔芯的总电阻发生了变化
B.铅笔芯接入电路的电阻变大
C.通过小灯泡的电流变小
D.通过铅笔芯的电流变大

9. D
【解析】铅笔芯的材料、长度和横截面积不变,铅笔芯的总电阻不变,A错误;小灯泡变亮说明电路对电流的阻碍作用减弱,即电阻变小,B错误;由电路图可知,小灯泡与铅笔芯串联,小灯泡变亮说明通过电路的电流变大,则通过铅笔芯的电流也变大,C错误、D正确.故选 D.

【分析】本题为电路动态分析题，需结合滑动变阻器的工作原理、电阻的影响因素及串联电路的电流特点解题。首先明确：铅笔芯接入电路的部分是夹子A、B之间的部分，当夹子B向左移动时，接入电路的铅笔芯长度改变；再根据电阻与长度的关系判断接入电阻的变化，结合灯泡亮度变化判断电路电流的变化，逐一分析选项。
【解析】1. 铅笔芯的总电阻由其材料、横截面积和总长度决定，本题中铅笔芯的材料、横截面积及总长度均未改变，因此总电阻不变，故A选项错误；2. 夹子B向左移动时，接入电路的铅笔芯长度变短，在材料、横截面积相同的情况下，电阻随长度减小而减小，因此接入电路的电阻变小，故B选项错误；3. 小灯泡变亮，说明电路中电流变大，由于小灯泡与铅笔芯串联，串联电路中各处电流相等，因此通过小灯泡的电流和通过铅笔芯的电流都变大，故C选项错误，D选项正确。
【答案】D
【知识点】电阻的影响因素、串联电路电流规律、欧姆定律
【点评】本题通过模拟滑动变阻器的实验，考查学生对电路动态变化的分析能力，需掌握电阻的决定因素和串联电路的电流特点，属于基础题型，难度适中。
【难度系数】0.6

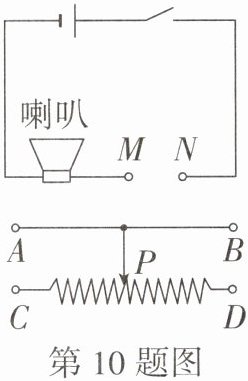

10.（定心卷改编）我们调节音量时，其实就是在调节输出电路的电阻大小.如图所示是某音量调节系统的简化电路,需在M、N间接入一个滑动变阻器,使滑片P向右移动时电流减小,音量降低.下列连接方案可行的是 ()


A.M接A,N接B
B.M接C,N接D
C.M接A,N接D
D.M接C,N接B

10. D
【解析】滑动变阻器滑片P向右移动时,电路中的电流减小,喇叭音量降低,则滑动变阻器接入电路的电阻增大,所以连接方案应为M接A,N接C或M接C,N接B,D正确.故选 D.

【分析】
要解决本题，需结合滑动变阻器的工作原理和接线规则分析：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，电流减小说明接入电阻需变大；滑动变阻器正确接法为“一上一下”，接入的电阻丝是“下接线柱到滑片P”的部分。题目要求滑片P右移时电流减小，即接入电阻变大，因此需让滑片右移时，接入的电阻丝变长，对应下接线柱应选左侧的C接线柱，再结合选项判断连接是否符合要求。
【解析】
滑动变阻器的工作原理是改变接入电路电阻丝的长度来改变电阻，电流减小意味着接入电阻需增大：
选项A：M接A、N接B，接滑动变阻器上方两个接线柱，接入电阻为0，无法改变电阻，电流不变，不符合要求；
选项B：M接C、N接D，接滑动变阻器下方两个接线柱，接入电阻为最大阻值且固定不变，电流不变，不符合要求；
选项C：M接A、N接D，接入的是D到滑片P的电阻丝，滑片右移时，D到P的电阻丝长度变短，电阻变小，电流变大，音量升高，不符合要求；
选项D：M接C、N接B，接入的是C到滑片P的电阻丝，滑片右移时，C到P的电阻丝长度变长，电阻变大，电流减小，音量降低，符合题目要求。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线规则，需明确“一上一下”接线的含义，以及滑片移动时接入电阻的变化规律，是基础电路应用的常见题型。
【难度系数】
0.6

11. 万唯原创 某款智能手机的亮度调节电路中，触控滑块可调节屏幕亮度：当手指滑动滑块时，相当于调节电路中的（选填“滑动变阻器”或“定值电阻”），该元件需与屏幕发光模块（选填“串”或“并”）联在电路中；当滑块向“亮度增强”方向滑动时，该元件接入电路的电阻会（选填“增大”或“减小”）。

11. 滑动变阻器 串 减小

【分析】
要解决这道题，需结合滑动变阻器的功能、串并联电路的特点以及欧姆定律分析：首先，滑动变阻器的核心作用是通过改变接入电路的电阻来调节电流，触控滑块调节亮度本质是改变电阻，对应滑动变阻器；其次，调节亮度需改变电路电流，滑动变阻器需与屏幕模块串联（并联无法改变该支路电流）；最后，亮度增强说明电流变大，电源电压不变时，电阻需减小才能让电流变大。
【解析】
1. 触控滑块调节亮度时，通过改变接入电路的电阻实现，因此相当于滑动变阻器；
2. 滑动变阻器要调节电路电流，需与屏幕发光模块串联（串联时电路电流随电阻变化，并联时该模块电压不变，电流无法调节）；
3. 亮度增强时，电路电流变大，电源电压U不变，根据欧姆定律I=U/R，总电阻需减小，因此滑动变阻器接入电路的电阻减小。
【答案】
滑动变阻器 串 减小
【知识点】
滑动变阻器的应用、串联电路的特点、欧姆定律
【点评】
本题结合智能手机亮度调节的生活场景，考查滑动变阻器的实际应用，需结合串并联电路和欧姆定律分析，属于基础题，注重知识与生活的结合。
【难度系数】
0.6

12. 如图所示，将两个规格均为“50 Ω 1.5 A”的滑动变阻器串联起来，若将a、b两接线柱接入电路后，滑片$P_1$移至最端、滑片$P_2$移至最端，滑动变阻器接入电路的阻值最大，为Ω.（前两空均选填“左”或“右”）

12. 左 右 100
【解析】将a、b两接线柱接入电路,要使两滑动变阻器接入电路的总电阻最大,则两个滑动变阻器的电阻丝都应全部接入电路,故滑片$P_1$在最左端,滑片$P_2$在最右端,根据规格,两个滑动变阻器接入电路的电阻均为50 Ω,则两个滑动变阻器串联接入电路的总电阻为100 Ω.

【分析】要使两个滑动变阻器串联后接入电路的总电阻最大，需让每个滑动变阻器接入电路的电阻丝长度最长。滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接入的电阻丝越长，电阻越大。对于左侧滑动变阻器，接入a接线柱和下方左端接线柱，当滑片移至最左端时，接入的电阻丝最长；右侧滑动变阻器接入b接线柱和下方左端接线柱，当滑片移至最右端时，接入的电阻丝最长。再根据串联电阻的总电阻等于各串联电阻之和，计算总阻值。
【解析】将a、b两接线柱接入电路，要使总电阻最大，需两个滑动变阻器接入的电阻都达到最大：左侧滑动变阻器，接入a接线柱和下方左端接线柱，滑片$P_1$移至最左端时，接入全部电阻丝，阻值为50Ω；右侧滑动变阻器，接入b接线柱和下方左端接线柱，滑片$P_2$移至最右端时，接入全部电阻丝，阻值为50Ω。两滑动变阻器串联，总电阻$R=50Ω+50Ω=100Ω$。
【答案】左；右；100
【知识点】滑动变阻器的原理、串联电阻的计算
【点评】本题考查滑动变阻器的使用和串联电阻的计算，属于基础题型，需明确滑动变阻器接入电阻的判断方法，掌握串联电阻的规律即可解答。
【难度系数】0.6

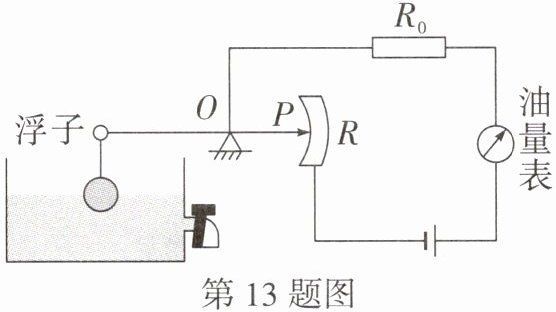

13.（教材练习改编）如图所示是一种自动测量油箱内油面高度的装置，P是滑动变阻器的滑片，它的金属滑片是可绕O点转动的杠杆的一部分，且金属滑片只能在滑动变阻器R上滑动，从油量表指针所指刻度就可以随时监测油箱内油面的高度。当油量越少时，滑动变阻器滑片（选填“向上”或“向下”）移动；当油量越多时，R接入电路的电阻（选填“变大”或“变小”）。

13. 向上 变小
【解题关键点】油量越多(越少)→浮子上升(下降)→滑片下降(上升)→R接入电路电阻变小(变大)
【解析】当油量越少时,油箱中的浮子下降,带动滑杆使滑动变阻器滑片向上移动;当油量越多时,油箱中的浮子上升,带动滑杆使滑动变阻器滑片向下移动,R连入电路的电阻会变小.

【分析】
要解决本题，需结合杠杆的工作原理和滑动变阻器的变阻规律分析：油箱内油量变化会带动浮子升降，浮子通过杠杆绕支点O转动，从而带动滑动变阻器的滑片移动；滑动变阻器接入电路的电阻由接入的电阻丝长度决定，电阻丝越短，接入电阻越小。当油量变化时，先判断浮子的运动方向，再通过杠杆的转动方向确定滑片的移动方向，最后分析接入电阻的变化。
【解析】
1. 油量越少时的滑片移动：
当油箱内油量减少，油面下降，浮子随油面向下运动，带动杠杆左端向下，杠杆绕O点转动，使滑动变阻器的滑片向上移动。
2. 油量越多时的接入电阻变化：
当油箱内油量增多，油面上升，浮子随油面向上运动，带动杠杆左端向上，杠杆绕O点转动，使滑动变阻器的滑片向下移动，此时滑动变阻器R接入电路的电阻丝长度变短，因此R接入电路的电阻变小。
【答案】
向上；变小
【知识点】
滑动变阻器的使用、杠杆的应用
【点评】
本题结合油量表的实际装置，考查了杠杆和滑动变阻器的实际应用，核心是理清油量变化时浮子、滑片的联动关系，进而判断电阻的变化，体现了物理知识在生活中的应用，属于基础应用类题目。
【难度系数】
0.5

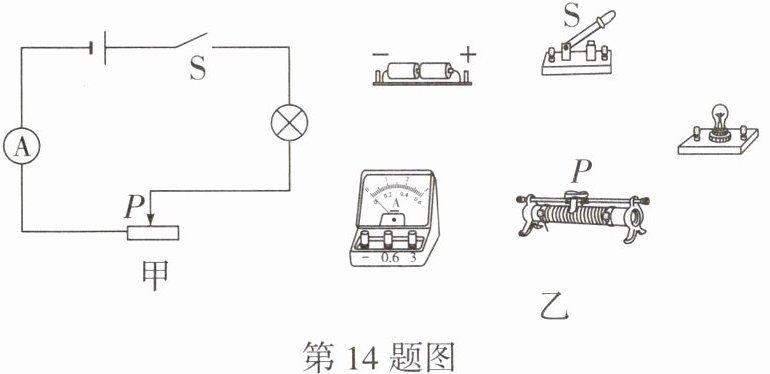

14. 如图甲所示是某班同学设计的电路图.

(1)请用笔画线表示导线,按图甲电路将图乙中的实物电路连接完整(电流不超过0.6 A).
(2)其中一组同学连接好电路后,闭合开关,发现无论怎样移动滑片P,小灯泡一直很暗,出现这现象的原因可能是.
(3)💡中考新考法·提出问题,调整完电路后,再次闭合开关,移动滑片P,小灯泡的亮暗程度发生变化,请根据上述实验现象,提出一个可探究的科学问题:.
[此考法2025山西中考已考查]

14. (1)如答图所示 (2)滑动变阻器同时接入了下面两个接线柱 (3)小灯泡的亮度与滑动变阻器接入电路中电阻丝的长度有什么关系
【解析】(1)~(2)略;(3)滑动变阻器改变小灯泡亮度的原理是改变滑动变阻器接入电路中电阻丝的长度,从而改变电路的总电阻,进一步改变电路中的电流,则可以探究小灯泡的亮度与滑动变阻器接入电路中电阻丝的长度有什么关系.

【分析】
本题分为三个小问题，解题思路如下：
1. 第(1)问是实物电路连接，需对应图甲的串联电路结构：电源、开关、灯泡、滑动变阻器、电流表依次串联，电流不超过0.6A，故电流表选0~0.6A量程，滑动变阻器按“一上一下”接线保证能改变电阻，连接时注意电流从电表正接线柱进、负接线柱出，形成完整串联回路。
2. 第(2)问是电路故障分析，移动滑片灯一直暗，说明电路电流小且滑动变阻器电阻不变，滑动变阻器接下面两个接线柱时相当于定值电阻，阻值最大，导致电流小、灯暗且亮度不变。
3. 第(3)问是提出可探究的科学问题，根据实验现象：移动滑片改变滑动变阻器接入电阻，灯泡亮暗变化，变量是滑动变阻器接入电阻（或电阻丝长度），因变量是灯泡亮度，据此提出探究问题。
【解析】
(1) 实物连接步骤：电流从电源正极流出，依次连接开关S、小灯泡、滑动变阻器（一上一下接线），电流表选择0~0.6A量程，电流从电流表正接线柱（0.6接线柱）流入、负接线柱流出，最后连接电源负极，形成串联电路，连接结果如答图所示。
(2) 故障分析：滑动变阻器正确接法是“一上一下”，若同时接入下面两个接线柱，滑动变阻器相当于定值电阻，接入最大阻值，电路总电阻大、电流小，小灯泡一直很暗，且移动滑片时电阻不变，亮度不变，故故障原因是滑动变阻器同时接入了下面两个接线柱。
(3) 实验中移动滑片P，滑动变阻器接入电路的电阻改变，电路电流改变，小灯泡亮暗程度变化，因此可探究小灯泡的亮度与滑动变阻器接入电路中电阻丝长度的关系，提出问题：小灯泡的亮度与滑动变阻器接入电路中电阻丝的长度有什么关系？
【答案】
(1) 如答图所示
(2) 滑动变阻器同时接入了下面两个接线柱
(3) 小灯泡的亮度与滑动变阻器接入电路中电阻丝的长度有什么关系
【知识点】
滑动变阻器的使用、电路故障分析、科学探究
【点评】
本题考查电学基础实验的电路连接、故障分析及科学探究问题的提出，贴合中考新考法，注重学生的实验操作能力和探究思维，难度适中，是电学部分的典型基础题。
【难度系数】
0.5
