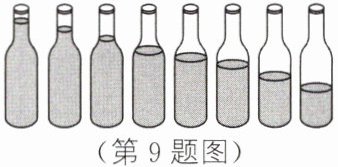

9. 如图所示，在8个相同的玻璃瓶里面装有不同高度的水，敲击这些瓶子，瓶子中装的水越多，发出声音的音调越（高/低）；若用嘴吹，也能产生声音，水越多，吹瓶子时发出声音的音调越（高/低），此时的声音是由振动发出的。

（第9题图）
（第10题图）

9. 低 高 空气柱
〔解析〕敲击装有水的瓶子，发声体主要是瓶子和水，瓶中盛水越多，瓶子和水的质量越大，振动得越慢，音调越低。如果用嘴吹，振动的物体主要是空气柱，瓶中盛水越多，空气柱越短，频率越大，音调越高。

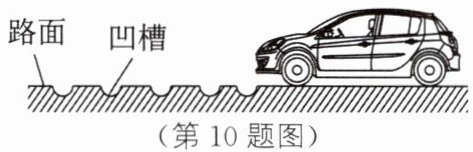

10. 如图所示，在“音乐公路”的路面上分布着特定排列的横向凹槽，当汽车以指定速度行驶时，会发出动听的音乐，既能够引导驾驶员减速，又能增加旅途的乐趣。下列关于汽车在“音乐公路”上行驶时发出音乐声的说法，正确的是（）

A.主要是由路面振动引起的
B.凹槽越深，音乐声的音调越高
C.凹槽的间距越小，音乐声的音调越高
D.汽车行驶得越快，音乐声传播的速度越快

10. C 汽车行驶在音乐公路上时，由于横向凹槽使汽车轮胎不断振动，发出声音，故A不符合题意；凹槽越深，汽车轮胎振动的幅度越大，音乐声的响度越大，故B不符合题意；凹槽的间距越小，汽车轮胎振动得越快，频率越高，音乐声的音调越高，故C符合题意；音乐声传播的速度与介质种类及温度有关，与振动快慢无关，故D不符合题意。

11. 魔术师在某次演出中表演了“狮吼功”:把嘴靠近红酒杯发声,将红酒杯震碎。其奥秘为通过控制声音的频率,使其与红酒杯的固有频率相同达到共振而震碎红酒杯。魔术师表演中调节的是声音的
（）

A.音调
B.响度
C.音色
D.声速

11. A 魔术师通过控制声音的频率使其与红酒杯的固有频率相同达到共振而震碎红酒杯，因为音调与物体振动的频率有关，频率越大，音调越高，所以，魔术师表演中调节的是声音的音调，故A正确，B、C、D错误。

12. 小明用声波传感器和电脑设备测量并记录某种材料合金管所发出的声音频率，他猜想声音频率可能与合金管的直径、敲击的位置、敲击的力度、合金管的长度有关。他设计实验探究“敲击合金管发出的声音频率与合金管长度之间的数值关系”，以制作合金管编钟，请补充完善实验方案。
（1）实验器材：、声波传感器、合金管若干、铁锤、电脑。
（2）实验步骤：
① 选取长度的合金管并按图安装好，每根合金管的直径。（相同/不同）
② 将声波传感器连接到电脑，准备记录。
③ 使用铁锤敲击合金管底部的（相同/不同）位置，确保敲击力度相同。
④ 。
⑤ 根据数据分析声音频率与合金管长度之间的数值关系。

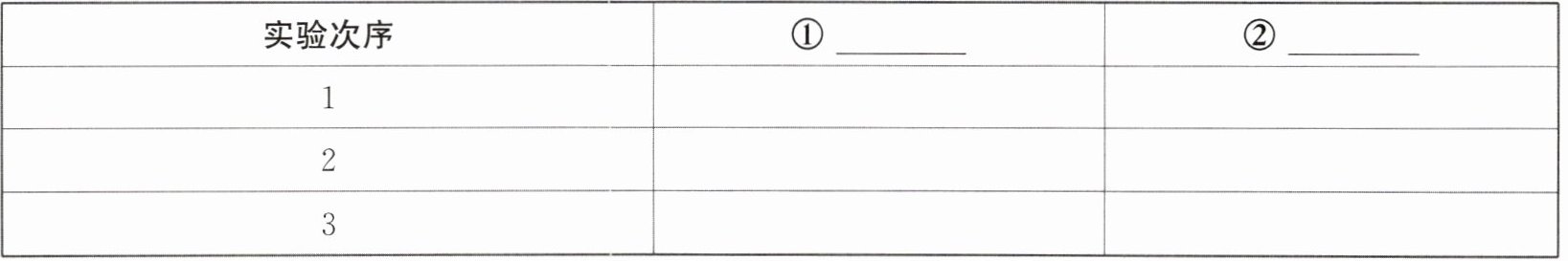

（3）设计记录数据的表格（将①②处补充完整，不需要填数据）。

（第12题图）

12.（1）刻度尺 （2）① 不同 相同 ③ 相同 ④ 测量每根合金管的长度，记录每次敲击时声波传感器测得的声音频率 （3）① 合金管长度l/m ② 声音频率f/Hz
〔解析〕（1）为了测量合金管的长度，需要使用刻度尺。
（2）①③ 为了研究合金管发声频率与其长度的关系，需要用到控制变量法，即改变合金管的长度，不改变合金管的直径、敲击合金管的位置、敲击合金管的力度。④ 每次实验后，需测量合金管的长度并记录对应的声音的频率。
（3）本实验探究“敲击合金管发出的声音频率与合金管长度之间的数值关系”，需在表格中记录合金管的长度和与其对应的声音的频率。

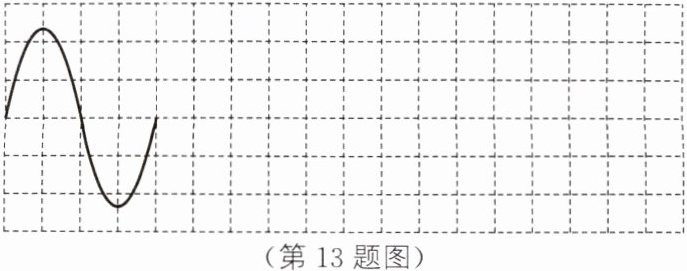

13. 敲击音叉,我们听到音叉发出的声音逐渐变弱,但音调保持不变,请在图中根据首次振动情况画出后续的波形图。

（第13题图）

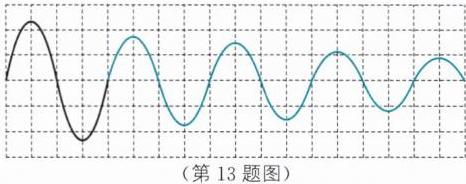

13. 如图所示
〔解析〕音调不变，振动频率不变；响度减小，振幅减小。
