3.小点将三个小彩灯串联在电源电压为6 V的电路中，若其中一个小彩灯两端的电压为2 V，另一个小彩灯两端的电压为1.5 V，则第三个小彩灯两端的电压为 （
A.2 V
B.1.5 V
C.3.5 V
D.2.5 V
D
）A.2 V
B.1.5 V
C.3.5 V
D.2.5 V
答案
3.D
4.小点家各房间的灯之间是并联的，家庭电路的电压为220 V，当客厅灯和餐厅灯都亮时，客厅灯两端的电压（
A.大于 220 V
B.小于 220 V
C.等于 220 V
D.不能判断
C
）A.大于 220 V
B.小于 220 V
C.等于 220 V
D.不能判断
答案
4.C
补充设问 若再使小点卧室房间的灯发光，餐厅的灯两端的电压
不变
，通过餐厅灯的电流不变
，家庭电路中的总电流变大
。（均填“变大”“不变”或“变小”）答案
不变；不变；变大
5.小点和同学在实验室做电路实验，如图是他们设计的电路。闭合开关S，电压表示数为2.5 V，再闭合开关S₁，电压表示数为6.3 V；只闭合开关S，灯L₁和L₂两端的电压分别为
3.8
V、2.5
V。答案
5.3.8;2.5
6.新考向 [佛山模拟] 小点将做“探究串联电路中电压的规律”实验时遇到的一些问题进行总结分析。
(1)实验时,小点连好最后一根线后小灯泡就亮了,原因是
(2)小点改正错误后,闭合图中的开关,发现两灯泡不亮,电压表指针明显偏转,出现这种现象的原因可能是
(3)小点测完灯$\mathrm{L}_2$两端的电压后,测量灯$\mathrm{L}_1$两端的电压,他将接B点的接线柱不动,只断开A点,改接在C上,闭合开关后,实验现象为
(4)小点做实验所用的两个小灯泡正常发光时的电压均为2.5 V,实验数据记录如表所示。
他分析实验数据得出结论:在串联电路中,各用电器两端电压都相等,且串联电路中各部分电路两端电压之和等于电路两端的总电压。小点得出的结论是错误的,原因是
(1)实验时,小点连好最后一根线后小灯泡就亮了,原因是
连接电路时,未断开开关
。(2)小点改正错误后,闭合图中的开关,发现两灯泡不亮,电压表指针明显偏转,出现这种现象的原因可能是
L₂断路
。(3)小点测完灯$\mathrm{L}_2$两端的电压后,测量灯$\mathrm{L}_1$两端的电压,他将接B点的接线柱不动,只断开A点,改接在C上,闭合开关后,实验现象为
电压表指针反偏
。(4)小点做实验所用的两个小灯泡正常发光时的电压均为2.5 V,实验数据记录如表所示。
他分析实验数据得出结论:在串联电路中,各用电器两端电压都相等,且串联电路中各部分电路两端电压之和等于电路两端的总电压。小点得出的结论是错误的,原因是
选用的灯泡规格相同
。小点要想得出正确结论,接下来的操作是换用不同规格的灯泡进行多次实验
。答案
6.(1)连接电路时,未断开开关
(2)L₂断路
(3)电压表指针反偏
(4)选用的灯泡规格相同;换用不同规格的灯泡进行多次实验
(2)L₂断路
(3)电压表指针反偏
(4)选用的灯泡规格相同;换用不同规格的灯泡进行多次实验

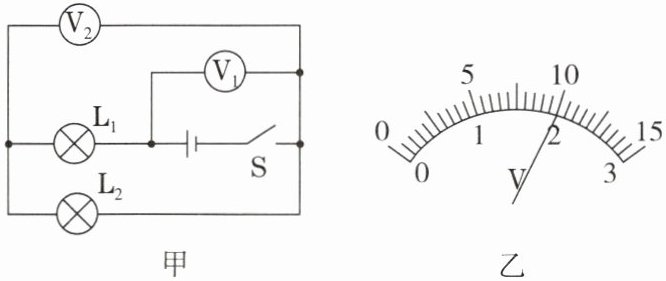

7. [高阶思维] 小点按如图甲所示的电路进行实验，闭合开关，用电器正常工作时，电压表V₁和V₂的指针偏转完全相同，如图乙所示；则L₁两端的电压为
8
V，L₁和L₂两端的电压之比为4:1
，通过L₁和L₂的电流分别是I₁和I₂，则I₁:I₂=1:1
。答案
7.8;4:1;1:1
补充设问 若上题的电路中，闭合开关，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光，电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$的指针偏转角度相同，如图乙所示，电压表$\mathrm{V}_{1}$和$\mathrm{V}_{2}$选择的量程
相同
（填“相同”或“不同”），电路的故障可能是L₂断路(合理即可)
。答案
相同；L₂断路(合理即可)
