【应用1】下列关于电流和电路的说法正确的是
（）

A.电路中有电源，就一定有电流
B.电路中有电流，电路两端一定有电压
C.电路中只要有电荷移动，就一定会形成电流
D.电流的方向总是与自由电子定向移动的方向相同
特别提醒:电源是提供电压的装置，电压是形成电流的原因，但电路中并非有电源就一定有电流，只有电路闭合时才会有电流形成。

应用1 B 解析:电路中有电源,而且电路闭合,才有电流,否则没有电流,故A错误;电压是形成电流的原因,电路中有电流,电路两端一定有电压,故B正确;电路中电荷定向移动才会形成电流,故C错误;正电荷定向移动的方向为电流方向,自由电子带负电荷,电流的方向总是与自由电子定向移动的方向相反,故D错误。故选B。

【分析】本题考查电流与电路的基础概念，需结合电流形成的条件、电压与电流的关系、电流方向的规定逐一分析选项。首先明确核心知识点：电流形成需满足两个条件，一是电路两端有电压（由电源提供），二是电路闭合；电压是形成电流的必要条件，有电流则一定有电压；电荷的定向移动才会形成电流，无规则移动无法形成电流；电流方向规定为正电荷定向移动的方向，与负电荷（如自由电子）定向移动方向相反。据此判断各选项对错。
【解析】逐一分析各选项：
A选项：电路中有电源，但若电路未闭合，电路中不会形成电流，因此“有电源就一定有电流”的说法错误；
B选项：电压是形成电流的原因，电路中存在电流时，电路两端必然有电压，该说法正确；
C选项：只有电荷发生定向移动时才会形成电流，电荷的无规则移动无法形成电流，因此该说法错误；
D选项：物理学规定正电荷定向移动的方向为电流方向，自由电子带负电荷，故电流方向与自由电子定向移动的方向相反，该说法错误。综上，正确答案为B。
【答案】B
【知识点】电流的形成、电压与电流的关系、电流方向的规定
【点评】本题为电流与电路的概念辨析题，侧重考查基础概念的准确理解，只要牢记电流形成条件、电压的作用、电流方向的规定等核心知识点，即可轻松解答，属于难度较低的基础题。
【难度系数】0.8

任务二 电压表

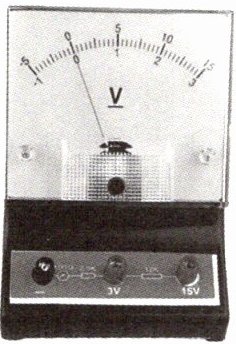

（一）电压有大小之分，怎样测量电压的大小呢？我们之前学习了使用电流表，两者是否有相同点呢？如图所示是实验室中常用的电压表，仔细观察并回答下列问题。

问题1:该电压表共有 个接线柱，黑色的是 接线柱，红色的是 接线柱。
问题2:该电压表共有 个量程，分别为 V 和 V；对应的分度值分别为 V 和 V。
（二）阅读课本P60，回答下列问题。
问题3:使用电压表前要检查电压表的指针是否指在 上，未指在零刻度线上需要调零。
问题4:电压表要 联在电路中，使电流从电压表的 接线柱流入，再从 接线柱流出。
问题5:不知被测电压大小时，可用 的方式选择恰当的量程；被测电压不能超过电压表的 ，否则电压表可能被烧坏。

1. 3 负 正
2. 两 0~3 0~15 0.1 0.5
3. 零刻度线
4. 并 正 负
5. 试触 测量范围

【分析】
要解决这道关于电压表的题目，需先观察电压表的结构（接线柱、量程），再回忆电压表的使用规则：1. 观察接线柱：电压表通常有3个接线柱，黑色为负接线柱，红色为正接线柱；2. 量程与分度值：电压表有两个常用量程，对应不同分度值；3. 使用前需检查指针是否在零刻度线；4. 连接方式为并联，电流正进负出；5. 量程选择用试触法，不能超测量范围。
【解析】
问题1：观察题图，电压表共有3个接线柱，黑色的是负接线柱，红色的是正接线柱；
问题2：电压表有两个量程，分别为0~3V和0~15V；0~3V量程分度值为0.1V，0~15V量程分度值为0.5V；
问题3：使用电压表前，需检查指针是否指在零刻度线上，未指则调零；
问题4：电压表要并联在电路中，电流从正接线柱流入，负接线柱流出；
问题5：不知被测电压大小时，用试触的方式选择恰当量程，被测电压不能超过电压表的测量范围，否则损坏电压表。
【答案】
1. 3；负；正
2. 两；0~3；0~15；0.1；0.5
3. 零刻度线
4. 并；正；负
5. 试触；测量范围
【知识点】
电压表的使用；电压的测量
【点评】
本题考查电压表的基本结构与使用规则，是电学实验的基础知识点，需熟练掌握接线柱识别、量程分度值、连接要求等内容，属于必掌握的基础题。
【难度系数】
0.9

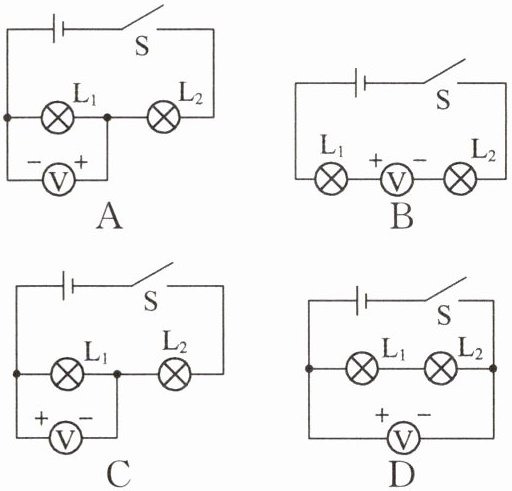

【应用2】如图所示，用电压表测灯泡$\mathrm{L}_1$两端的电压，下列接法正确的是（）

C
解析:选项 A 中电压表并联在灯泡 L₁两端,但正、负接线柱接反了,故 A 错误;选项 B 中电压表串联接入电路,故 B 错误;选项 C 中电压表与灯泡 L₁ 并联,且电流正进负出,测的是灯泡 L₁两端的电压,故 C 正确;选项 D 中电压表与两灯泡同时并联,测的是电源电压,故 D 错误。故选 C。

【分析】
要判断电压表测灯泡$\mathrm{L}_1$两端电压的接法是否正确，需依据电压表的使用规则：①电压表应与被测用电器并联；②电流需从电压表的正接线柱流入，负接线柱流出。逐一分析各选项的连接方式和接线柱正负情况即可得出结论。
【解析】
1. 选项A：电压表并联在$\mathrm{L}_1$两端，但电流从电压表的负接线柱流入、正接线柱流出，正负接线柱接反，不符合电压表使用规则，接法错误。
2. 选项B：电压表串联在电路中，电压表应并联使用，此接法错误。
3. 选项C：电压表与$\mathrm{L}_1$并联，且电流从电压表正接线柱流入、负接线柱流出，符合电压表使用规则，能正确测量$\mathrm{L}_1$两端的电压，接法正确。
4. 选项D：电压表并联在电源两端，测量的是电源电压，并非$\mathrm{L}_1$两端的电压，不符合要求，接法错误。
【答案】
C
【知识点】
电压表的使用、电路连接
【点评】
本题考查电压表的正确使用，需牢记电压表的核心使用规则，是电学基础题型，需准确判断各选项的连接状态和接线柱极性。
【难度系数】
0.5

【应用3】电压表的表盘及指针如图所示，若接0～3 V测量范围，则电压表的读数为V。若接0～15 V测量范围，表盘上每一小格代表V，读数为V。

1. 0.6
2. 0.5
3. 3
解析:测量范围为 0～3 V 的刻度盘上对应的分度值是 0.1 V,由题图可知,指针所指的位置是 0.6 V;测量范围为 0～15 V 的刻度盘上对应的分度值是0.5 V,由题图可知,指针所指的位置是 3 V。

【分析】
要解决电压表读数问题，需遵循“先确定量程，再明确对应分度值，最后根据指针位置计算读数”的思路：①当接0～3V量程时，先确定该量程的分度值，再数指针偏移的格数，计算读数；②当接0～15V量程时，同理先确定该量程的分度值，再计算每小格代表的电压值，最后根据指针位置读数。
【解析】
1. 接0～3V量程时：
该量程下，表盘上1V之间有10个小格，因此分度值为$\frac{1V}{10}=0.1V$；指针从0刻度线偏移了6个小格，所以读数为$0.1V × 6 = 0.6V$。
2. 接0～15V量程时：
该量程下，表盘上5V之间有10个小格，因此每一小格代表的电压值为$\frac{5V}{10}=0.5V$；指针从0刻度线偏移了6个小格，所以读数为$0.5V × 6 = 3V$。
【答案】
0.6；0.5；3
【知识点】
电压表读数、电压测量
【点评】
本题考查电压表的基本读数方法，属于电学基础题，核心是掌握不同量程对应的分度值，牢记读数步骤即可正确解答。
【难度系数】
0.7

任务三 实验:用电压表测量电压

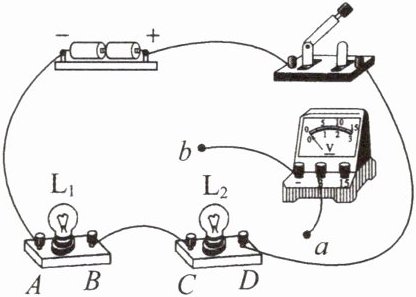

结合电压表的使用方法,我们一起用电压表测量用电器两端的电压。如图所示,用电压表测量小灯泡两端的电压。

问题1:用电压表测量灯泡L₂两端的电压,由于不知道L₂两端电压的大小,因此要用测量范围进行试触。
问题2:试触后选择0~3 V测量范围测量灯泡L₂两端的电压,应将电压表a接线点接L₂的接线柱,b接线点接L₂的接线柱,请画出对应的电路图,并用“+”或“-”号标出电压表的正、负接线柱。
问题3:为进一步测量灯泡L₁两端电压,小红将开关断开后,将电压表的a接线点直接接在L₁的A接线柱,保持b点不动,该操作是否正确?请说明理由。

1. 大
2. D C 如图所示
3. 不正确,电压表的正、负接线柱接反。

【分析】要解决这三个问题，需牢记电压表的使用规则：①未知被测电压大小时，用大量程试触避免损坏电表；②电压表需并联在被测用电器两端；③电流从电压表正接线柱流入、负接线柱流出。问题1对应试触的量程选择，问题2对应电压表接线的电位要求，问题3对应接线的正负规则判断。
【解析】问题1：当不知道被测电压的大小时，为防止电压表超量程损坏，应先用大的测量范围进行试触；问题2：测量L₂两端电压时，电压表需并联在L₂两端，且电流要从电压表正接线柱流入、负接线柱流出。实物图中a接电压表正接线柱，对应L₂的高电位端D，b接电压表负接线柱，对应L₂的低电位端C；问题3：电压表使用要求正接线柱接高电位、负接线柱接低电位。将a接线点接L₁的A接线柱（靠近电源负极，电位低），b点不动（接电压表负接线柱），此时电压表正负接线柱接反，操作不正确。
【答案】1. 大；2. D、C；3. 不正确，电压表的正、负接线柱接反。
【知识点】电压表的使用、电路电压测量
【点评】本题考查电压表的正确使用方法，是电学实验的基础考点，需熟练掌握试触规则和接线要求，难度适中。
【难度系数】0.5
