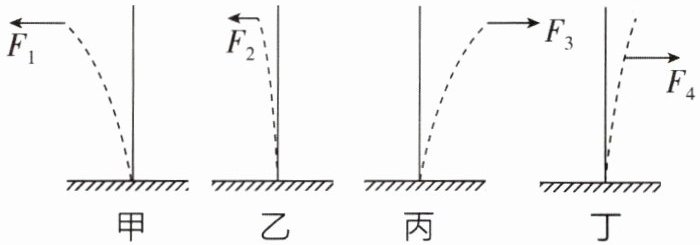

1[2026浙江宁波期中，中]如图所示，一块薄钢片下端固定，现给它施加力，$F_1=F_3=F_4＞F_2$，虚线表示钢片形变后的情形。以下情形中，能说明力的作用效果与力的作用点有关的是（
A.甲、乙
B.甲、丙
C.丙、丁
D.乙、丁
C
）A.甲、乙
B.甲、丙
C.丙、丁
D.乙、丁
答案
1.C 【解析】要说明力的作用效果与力的作用点有关,应控制力的大小和方向相同,而力的作用点不同。故选C。
2[2026浙江宁波模拟,中]如图,汽车停在桥上。下列说法正确的是 (
A.桥受到向下的弹力,是因为桥发生了弹性形变
B.汽车没有发生弹性形变,所以汽车不受弹力
C.汽车受到向上的弹力,是因为桥发生了弹性形变
D.汽车受到向上的弹力,是因为汽车发生了弹性形变
C
)A.桥受到向下的弹力,是因为桥发生了弹性形变
B.汽车没有发生弹性形变,所以汽车不受弹力
C.汽车受到向上的弹力,是因为桥发生了弹性形变
D.汽车受到向上的弹力,是因为汽车发生了弹性形变
答案
2.C 【解析】桥受到向下的弹力,这个弹力的施力物体是汽车,因为汽车发生了弹性形变,要恢复原状,就会对与之接触的桥产生向下的弹力,故A错误;汽车停在桥上,对桥产生向下的力,汽车发生了弹性形变,同时桥对汽车产生了向上的弹力,即汽车受到了弹力,桥也发生了弹性形变,故B错误;汽车受到向上的弹力,这个弹力的施力物体是桥,是因为桥发生了弹性形变,故C正确,D错误。故选C。

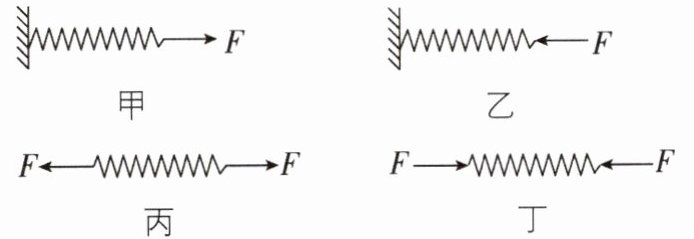

3[2026浙江金华期末,中]在探究弹簧长度与力的关系时,选取甲、乙、丙、丁完全相同的四根弹簧,将甲、乙弹簧左端固定在墙上,用大小为F的力拉甲的右端,用大小为F的力压乙的右端,在丙弹簧左右两端施加大小为F的拉力,在丁弹簧左右两端施加大小为F的压力,四根弹簧都水平静止,如图所示,此时四根弹簧的长度分别是$L_甲$、$L_乙$、$L_丙$、$L_丁$,则(弹性限度内) (
A.$L_甲 = L_乙 = L_丙 = L_丁$
B.$L_乙 = L_丁 ＜ L_甲 = L_丙$
C.$L_甲 = L_乙 ＜ L_丙 = L_丁$
D.$L_丁 ＜ L_乙 ＜ L_甲 ＜ L_丙$
B
)A.$L_甲 = L_乙 = L_丙 = L_丁$
B.$L_乙 = L_丁 ＜ L_甲 = L_丙$
C.$L_甲 = L_乙 ＜ L_丙 = L_丁$
D.$L_丁 ＜ L_乙 ＜ L_甲 ＜ L_丙$
答案
3.B 【解析】甲和丙上的拉力都能使弹簧伸长,乙和丁上的压力都能使弹簧压缩,甲和丙上的作用力相同,故弹簧伸长的长度相同;乙和丁上的作用力相同,故弹簧压缩的长度相同,故有$L_乙 = L_丁 ＜ L_甲 = L_丙$,故ACD错误,B正确。故选B。

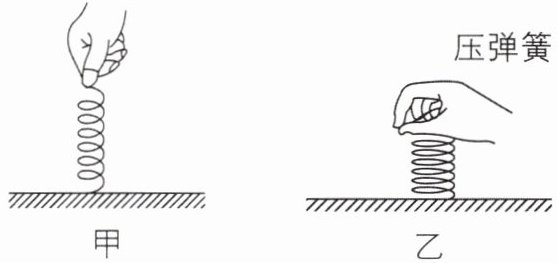

4[2026浙江温州期中,中]如图甲,在弹性限度内,手拉弹簧的力越大,弹簧的伸长量越大,根据此原理制成了
弹簧测力计
,使用该仪器测量前,应检查它的指针是否指在零刻度线
处;如图乙,用手轻压放在水平桌面上的弹簧,弹簧上端受到的压力是手
(填“手”或“弹簧”)发生弹性形变产生的。答案
4.弹簧测力计 零刻度线 手 【解析】在弹性限度内,拉力越大,弹簧的伸长量越大,根据这个原理,人们制成了弹簧测力计;使用弹簧测力计之前,要观察指针是否指在零刻度线处,不指在零刻度线处要调零;用手轻压放在水平桌面上的弹簧时,手和弹簧都会发生弹性形变,弹簧上端受到的压力即手对弹簧施加的压力是手发生弹性形变产生的。
5[2026浙江湖州质检]用力的图示画出题中的各力。
(1)电灯受到绳子4 N的拉力(图甲)。
(2)用大小为80 N、方向与斜面平行的力，推小车沿斜面向上运动(图乙)。
(3)用60 N水平向右的力顶住木块，使木块静止在竖直墙上(图丙)。
刷素养 走向重高
(1)电灯受到绳子4 N的拉力(图甲)。
(2)用大小为80 N、方向与斜面平行的力，推小车沿斜面向上运动(图乙)。
(3)用60 N水平向右的力顶住木块，使木块静止在竖直墙上(图丙)。
刷素养 走向重高
答案
5.(1)
(2)
(3)
【解析】(1)拉力的作用点在绳子和灯的接触点,方向沿绳子向上,大小为4 N,选择合适的标度,如标度为2 N,从作用点画一条带箭头的线段,在箭头附近标注F=4 N;(2)推力F=80 N,方向与斜面平行向上,作用点在小车的重心。选取合适的标度,如标度为40 N,从重心沿斜面平行向上画线段,线段长度为标度的2倍,在线段末端标上箭头,并标注F=80 N;(3)水平向右的力F=60 N,作用点在木块的重心。选取合适的标度,如标度为30 N,从作用点水平向右画线段,线段长度为标度的2倍,在线段末端标上箭头,并标注F=60 N。6 核心素养 科学思维 [2026 浙江台州期中,中]如图所示,一根弹簧A端固定,其自由端B在未受到拉力时,正对刻度10,受到竖直向下的100 N的拉力时,正对刻度30,则图中每小格表示
25
N。当弹簧B端受到竖直向下50 N的拉力时,所对刻度应是20
。若弹簧B端所对刻度是40,这时弹簧B端所受竖直向下的拉力为150
N。(弹簧一直在弹性限度内) 答案
6.25 20 150 【解析】一根弹簧其自由端B在未受到拉力时,正对刻度10,受到竖直向下的100 N的拉力时,正对刻度30,10和30之间有4个小格,所以每个小格表示$\frac{100\ \mathrm{N}}{4}=25\ \mathrm{N}$。因为在弹性限度内,弹簧的伸长量与拉力成正比,当竖直向下的拉力为100 N时,弹簧伸长了4个格,当弹簧B端受到竖直向下的50 N的拉力时,弹簧伸长2个格,则弹簧B端所对刻度为20。若弹簧B端所对刻度是40,则弹簧伸长了6个格,B端所受竖直向下的拉力F=150 N。
