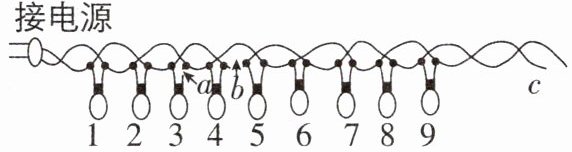

1 某同学改进了小彩灯的电路,改进之后,当一个小彩灯坏了时,其他的小彩灯仍然能够正常发光。如图所示,一串规格相同的小彩灯,电路中a、b、c三处的导线未接通。问:这些小彩灯的连接方式是
并联
(填“串联”或“并联”);当把电源接通后,能亮的小彩灯是1、2、4
(填小彩灯的编号);若使九个小彩灯都亮,应采取的方法是将a、b两处的导线接通
。答案
1. 并联 1、2、4 将a、b两处的导线接通
【解析】用两根导线分别把小彩灯的两端接在一起,所以这些小彩灯的连接方式是并联。当把电源接通后,能亮的小彩灯是1、2、4。若使九个小彩灯都亮,应采取的方法是将a、b两处的导线接通。
【解析】用两根导线分别把小彩灯的两端接在一起,所以这些小彩灯的连接方式是并联。当把电源接通后,能亮的小彩灯是1、2、4。若使九个小彩灯都亮,应采取的方法是将a、b两处的导线接通。

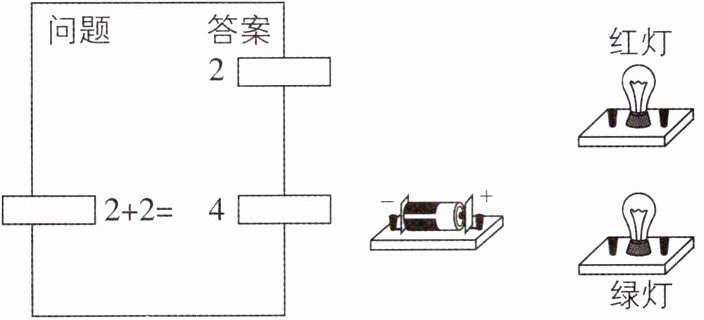

2[2025黑龙江哈尔滨调研]如图所示是小明同学设计的“回答问题正确显示器”的装置图。当用导线将问题与正确答案连接时，绿灯亮；当用导线将问题与错误答案连接时，红灯亮。请帮助他完成电路图的连接。
答案
2. 如图所示

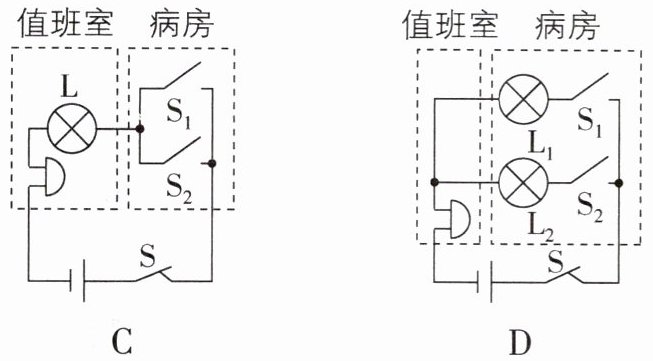

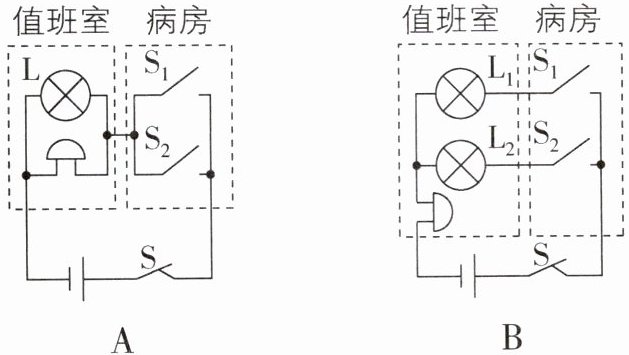

3[中]在综合实践活动中,某小组为医院设计病房呼叫电路,要求病人在需要护理时,闭合自己床头的开关,就能及时通知值班室里的护士。下列图中最合理的电路设计方案是 (
A
值班室 病房
L
S₁
S₂
S
B
值班室 病房
L₁ L₂
S₁
S₂
S
C
值班室 病房
L
S₁
S₂
S
D
值班室 病房
L₁ L₂
S₁
S₂
S
B
)A
值班室 病房
L
S₁
S₂
S
B
值班室 病房
L₁ L₂
S₁
S₂
S
C
值班室 病房
L
S₁
S₂
S
D
值班室 病房
L₁ L₂
S₁
S₂
S
答案
3. B
【解析】

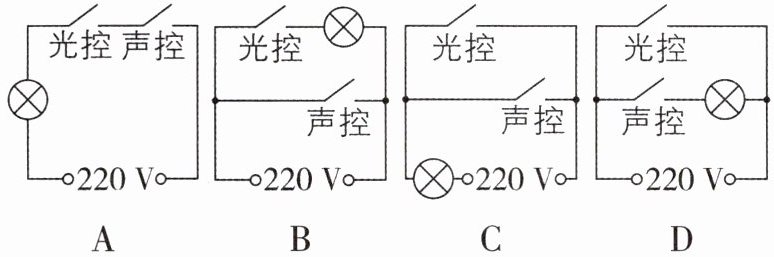

4[2025河北承德调研,中]居民楼的楼道里,夜间只是偶尔有人经过,楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”,它在天黑时自动闭合,天亮时自动断开;利用“声敏”材料制成“声控开关”,它在有人走动发出声音时自动闭合,无人走动安静时自动断开。在如图所示各电路中,符合这种楼道灯电路设计的是 (
A
)答案
4. A
【解析】根据题意可知,只有当“光控开关”和“声控开关”都闭合时,楼道灯才能亮,所以“声控开关”和“光控开关”与楼道灯串联,故A符合题意,BCD不符合题意。故选A。
【解析】根据题意可知,只有当“光控开关”和“声控开关”都闭合时,楼道灯才能亮,所以“声控开关”和“光控开关”与楼道灯串联,故A符合题意,BCD不符合题意。故选A。
5[2026江苏江阴期中,中]汽车的座椅和安全带插口分别相当于一个开关,人坐在座椅上时,开关$S_1$闭合,红灯$L_1$、绿灯$L_2$都发光,接下来将安全带插入插口时,开关$S_2$闭合,红灯$L_1$熄灭,绿灯$L_2$仍发光。只将安全带插入插口时,两灯都不发光。根据以上描述,将电路图连接完整。
答案
5. 如图所示
