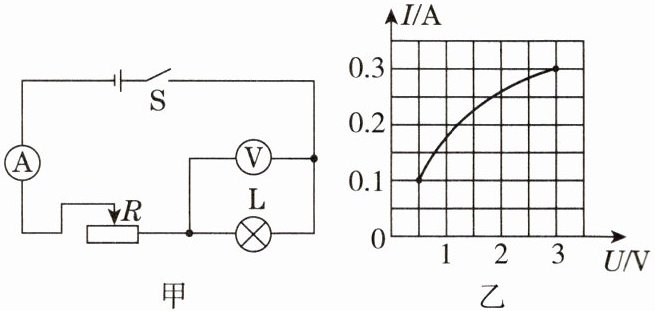

5.如图甲所示的是某同学设计的调光灯电路，图中小灯泡正常发光时电压为3 V，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片从最左端滑到最右端的过程中，测得小灯泡的I-U关系图像如图乙所示。电源电压是
3
V，灯泡正常发光时的电阻是 10
Ω，滑动变阻器的最大阻值是 25
Ω。答案
3;10;25

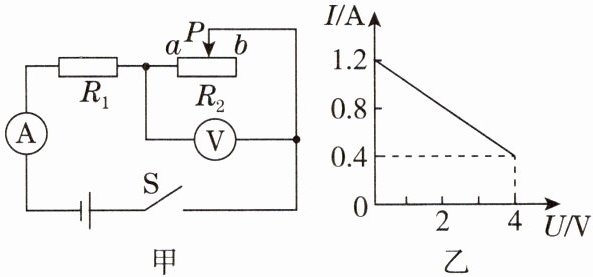

6.在如图甲所示的电路中，$R_1$为定值电阻，$R_2$为滑动变阻器，电源电压不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为
6
V，$R_1$的阻值为5
Ω，滑动变阻器的最大阻值为10
Ω。答案
6;5;10

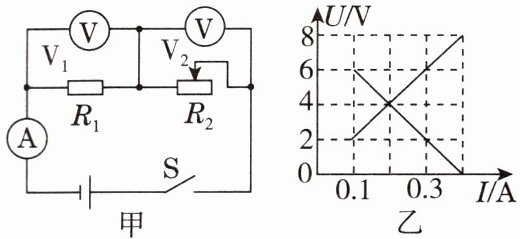

7. [亳州期末]在如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由最右端移到最左端过程中，测得两电压表示数U与电流表示数I的变化关系如图乙所示，则电源电压为
8
V，滑动变阻器$R_2$的最大阻值是60
。答案
8;60
8.［滁州月考］如图所示，电源电压恒为12 V，当开关$S_1$闭合、$S_2$断开时，电流表的示数为0.4 A；当$S_1$和$S_2$都闭合时，电流表的示数为1.2 A，则电阻$R_2$的阻值为
20
Ω。答案
20
9.如图所示，电源电压为12 V保持不变，$R_1=10\ \Omega$。只闭合开关S时，电流表的示数为0.3 A，则此时$R_1$两端的电压$U_1=$
3
V，$R_2=$30
Ω；当断开开关S，闭合开关$S_1$、$S_2$时，电流表的示数为1.6
A。答案
3;30;1.6
10. [莆田模拟]如图所示，甲、乙两表为电压表，开关S闭合，两电压表的示数之比$U_甲:U_乙=5:2$，则电阻$R_1:R_2=$
3:2
。将甲、乙两表改为电流表，开关断开，则两电流表的示数之比$I_甲:I_乙=$3:5
。答案
3:2;3:5
