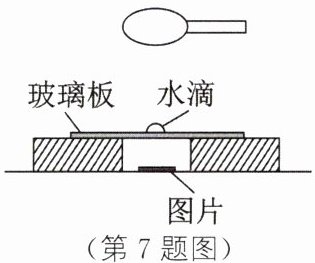

7. 如图所示，把一滴水滴在玻璃板上，再拿一个放大镜作为目镜放在水滴的上方，这样就可以制成一个显微镜。把一幅图片放在玻璃板的下方，慢慢调节放大镜与水滴之间的距离，就可以看清玻璃板下面图片中的微小细节了。下列有关水滴显微镜的描述，正确的是 （）

A.水滴所成的像是缩小的
B.目镜所成的像是缩小的
C.水滴所成的像为实像
D.目镜所成的像为实像

7. C 水滴相当于显微镜的物镜，成倒立、放大的实像；放大镜作为目镜，成正立、放大的虚像。

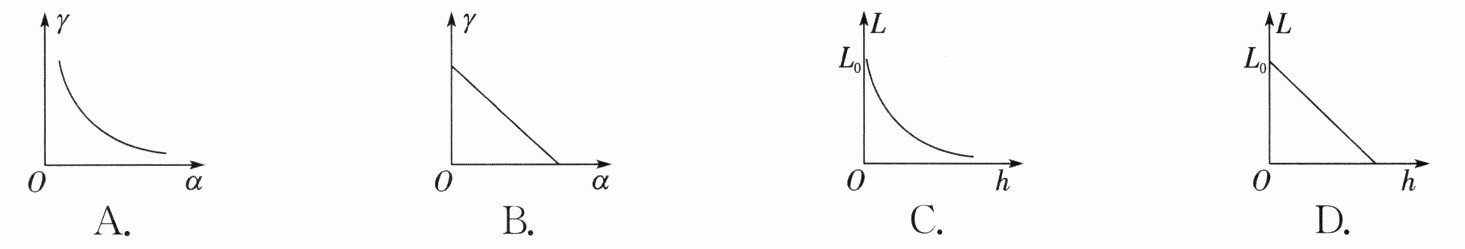

8. 如图所示,固定在水面上方的光源S发出一束光斜射到水面上(折射光线未画),此时光源经过水面反射所成的像$S'$到水面的距离为$L_0$,下列描述折射角$\gamma$与入射角$α$的变化关系、像$S'$到水面的距离$L$与水面上升的高度$h$的关系图线中,可能正确的是 ()

8. D 折射角随入射角的增大而增大，故A、B错误；水面上升高度$h$时，像$S'$到水面的距离$L$线性减小，直到$L=0$，故C错误，D正确。

二、填空题(每空2分,共38分)
9. 如图所示,盛有半杯水的玻璃杯中只有一条“小鱼”,而眼睛从某一角度可以较清晰地观察到有四条“小鱼”,如果从上往下分别记作①②③④号,其中两个像是由光射到玻璃发生折射形成的,分别是号;另外两个像的形成原因是光的。
(第9题图)
(第10题图)
(第11题图)
(第12题图)

9. ②③ 反射
〔解析〕光射到玻璃发生折射形成的是②③；另外两个像由光的反射形成。

10. 如图所示，一束光在空气和玻璃的分界面上同时发生反射和折射，则是入射光，折射角等于°，光从（空气进入玻璃/玻璃进入空气）。

10. CO 22.5 空气进入玻璃
〔解析〕若AO是入射光线，OC是反射光线时，OB为折射光线，此时的入射角为$\dfrac{1}{2}×135°=67.5°$，反射角为$67.5°$，则OA和OB在法线的同侧，不符合光的折射规律；若AO是入射光线，OB是反射光线时，OC为折射光线，此时的入射角为$\dfrac{1}{2}×90°=45°$，反射角为$45°$，AO与反射面的夹角为$45°$，$∠ AOC$为$135°$，则OC与法线重合，不符合光的折射规律；同理，若BO是入射光线，OA是反射光线时，OC为折射光线，此时的入射角为$\dfrac{1}{2}×90°=45°$，反射角为$45°$，OA与反射面的夹角为$45°$，$∠ AOC$为$135°$，则OC与法线重合，不符合光的折射规律；若CO是入射光线，OA是反射光线时，OB为折射光线，此时的入射角为$\dfrac{1}{2}×135°=67.5°$，反射角为$67.5°$，则OB和OC在法线的异侧，符合光的折射、反射规律，如图所示，MN是法线，PQ是界面；折射角为$∠ BON$；$∠ AOQ=∠ MOQ-∠ AOM=90°-67.5°=22.5°$；$∠ BOQ=∠ AOB-∠ AOQ=90°-22.5°=67.5°$；所以折射角$∠ BON=∠ NOQ-∠ BOQ=90°-67.5°=22.5°$；因为折射角小于入射角，所以是光从空气进入玻璃。

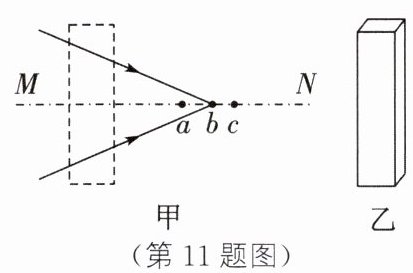

11. 如图甲所示，一束蓝光原来会聚于轴MN上的b点，在虚线框内放入如图乙所示的玻璃砖，这束光将可能会聚于(a/b/c)点。若这束光是红光，在放入玻璃砖的情况下，红光的会聚点在蓝光会聚点的(左/右)侧。

11. c 左
〔解析〕放上一块厚的玻璃砖，光线会发生二次折射，先靠近法线，出去时远离法线，最终出射的光线与原光线平行，但会聚点在后面；即两条光线在透过玻璃砖后，都向外侧平移了一小段距离，所以交点会向右移动一段距离（如图所示），故光束可能聚于$c$点。

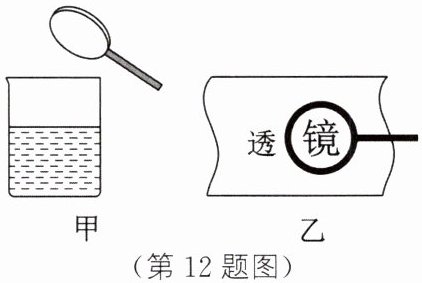

12. 如图甲所示，用铁丝绕制一个内径约4 mm的圆环，将其浸没在清水中后取出，形成了一个水膜，将水膜靠近字，如图乙所示，则水膜是透镜。若通过该水膜观察远处的房子，可看到房子清晰的、缩小的像。

12. 凸 倒立 实
〔解析〕成正立、放大的像，所以水膜是凸透镜；观察远处房子时，物距大于2倍焦距，成倒立、缩小的实像。

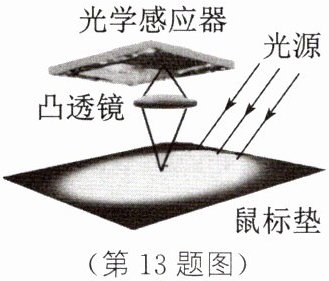

13. 新情境 生活实践 光电鼠标的原理就是利用发光二极管的光照射鼠标垫，反射后经凸透镜再进入鼠标的光学感应器（相当于光屏），用以记录移动动作，以此捕捉移动位置的不同画面。图中光学感应器、凸透镜、发光二极管等元件固定在鼠标内。
（1）当发光二极管的光照射在粗糙的鼠标垫上时会发生反射。若成像透镜距鼠标垫7 mm，光学感应器距成像透镜3 mm，则在光学感应器上所成的像是（放大/缩小）的实像。
（2）当鼠标前移时，感光器件上的像相对于感应器向（前/后）移动。
（3）将鼠标离开鼠标垫一定高度后悬空向前移动时，电脑显示器上的光标并不移动，是因为鼠标悬空相当于物距，像成在光学感应器的方。

（第13题图） （第15题图）

13.（1）漫 缩小 （2）前 （3）增大 下
〔解析〕（1）当发光二极管的光照射在粗糙的鼠标垫上时，反射光线会射向各个方向，因此会发生漫反射；由题意可知，当鼠标平放在鼠标垫上，成像透镜距鼠标垫7 mm，光学感应器距成像透镜3 mm，即物距大于像距，因此，成倒立、缩小的实像，这和照相机成像原理是一样的。（2）当鼠标向前推移时，二极管、成像透镜均向前移动，所以感光器件上的像相对于光学感应器也在向前移动。（3）让鼠标离开鼠标垫一定高度后悬空移动，相当于让物距增大，则像距变小，那么所成的像在光学感应器的下方。
