[2024 绍兴期末改编]显微镜是人类最伟大的发明之一。在它发明出来之前，人类关于周围世界的观念局限在用肉眼，或者靠手持透镜帮助肉眼所看到的东西。
显微镜把一个全新的世界展现在人类的视野里，人们第一次看到了数以百计的“新的”微小动物和植物，以及从人体到植物纤维等各种东西的内部构造。显微镜还有助于科学家发现新物种，有助于医生治疗疾病。某校项目化学习小组开展了“自制简易显微镜”的项目化学习活动。
【明确任务】
① 利用实验室常见器材设计制作简易显微镜。

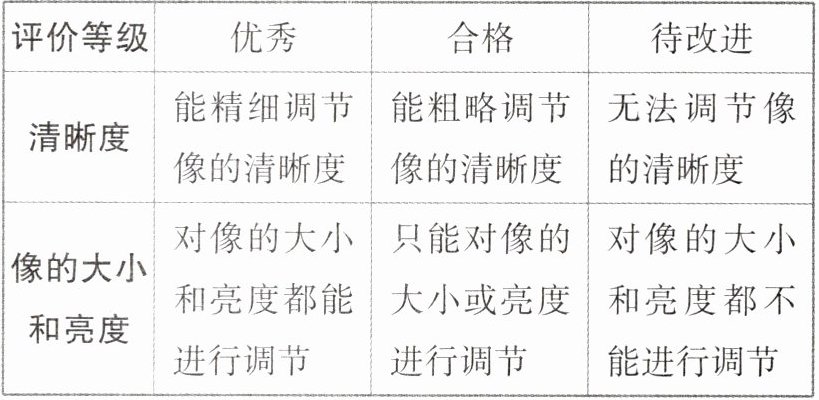

② 设计制作显微镜的验收标准如表所示。

【设计方案】

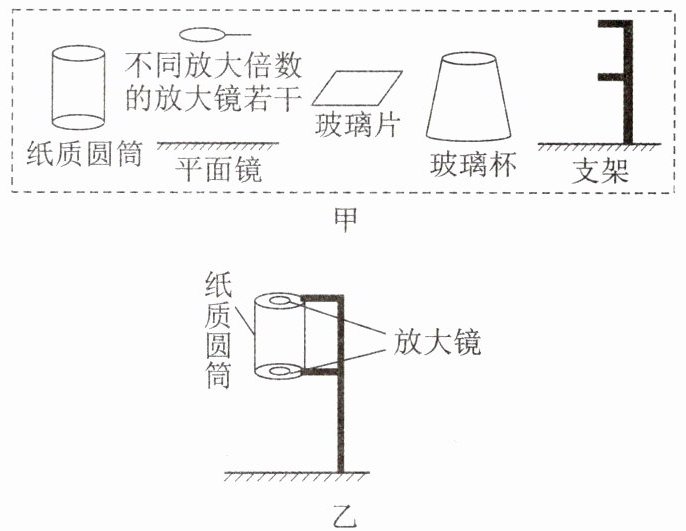

小科在如图甲所示的材料中选择了两个放大镜和纸质圆筒，并画出如图乙所示的草图。

（1）图乙中纸质圆筒相当于显微镜中的。
（2）小红认为，小科的图纸上还缺少部分元件，请你继续选择图甲中合适的材料将图乙的草图设计完整（请在图乙中画图表示）。
【设计评价】
请根据“像的大小和亮度”这一条验收标准对自己的设计图进行评价并提出合理的改进建议：

（写出一条即可）。
【实施方案】
小组同学改进设计图后，运用各种技术，制作了一台简易显微镜。
【产品应用】
（3）小红发现该“简易显微镜”无法调节像的清晰度，原因是。
项目小组的同学根据存在的问题继续改进，并不断测试，最后制作出一台符合验收标准的简易显微镜。

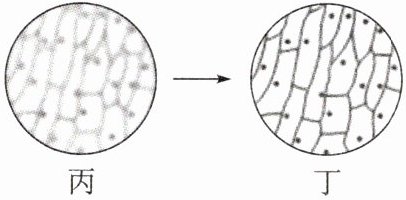

（4）小科利用自制的“简易显微镜”观察细胞时，视野内的像如图丙所示，若要使像的清晰度如图丁所示，他接下来的操作是。

（1）镜筒
（2）
合格，改进建议：可以在简易显微镜下方安装一个可调节亮度的光源(合理即可)
（3）所选用的支架高度不可调节
（4）上下微调支架高度至物像清晰为止
【解析】（1）光学显微镜的镜筒用于连接物镜和目镜。图乙中纸质圆筒用于连接不同的放大镜，相当于显微镜中的镜筒。（3）显微镜的结构中，粗准焦螺旋的作用：调整物镜与载物台之间距离；细准焦螺旋的作用：微调距离，使物像更加清晰。简易显微镜无法调节像的清晰度的原因是：所选用的支架高度不可调节。

【分析】
本题围绕自制简易显微镜展开，需结合光学显微镜的结构、功能及使用原理解题。首先明确显微镜各部件的作用，对应自制装置的部件；再根据显微镜的使用要求，分析设计的不足；最后根据调节清晰度的原理，解决相关问题。
【解析】
（1）光学显微镜的镜筒用于连接物镜和目镜，维持两者的合适距离。图乙中纸质圆筒用于固定两个放大镜，起到连接作用，因此相当于显微镜的镜筒。

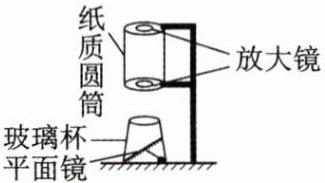

（2）根据显微镜结构，还需放置被观察物体的载物台，补充玻璃杯作为载物台，对应补充后的图为；评价：设计基本符合简易显微镜结构，合格；改进建议：可在简易显微镜下方安装可调节亮度的光源，提升像的亮度（合理即可）。
（3）显微镜调节清晰度需调整物镜与被观察物体的距离，简易显微镜的支架高度不可调节，无法改变该距离，因此无法调节像的清晰度。
（4）要使像更清晰，需微调物镜与被观察物体的距离，因此应上下微调支架高度，直至物像清晰。
【答案】
（1）镜筒
（2）；合格，改进建议：可以在简易显微镜下方安装一个可调节亮度的光源（合理即可）
（3）所选用的支架高度不可调节
（4）上下微调支架高度至物像清晰为止
【知识点】
显微镜的结构；显微镜的使用；光学元件应用
【点评】
本题以项目化学习的形式考查显微镜相关知识，将理论与实践结合，注重学生对显微镜结构和使用原理的理解，难度适中。
【难度系数】
0.5
