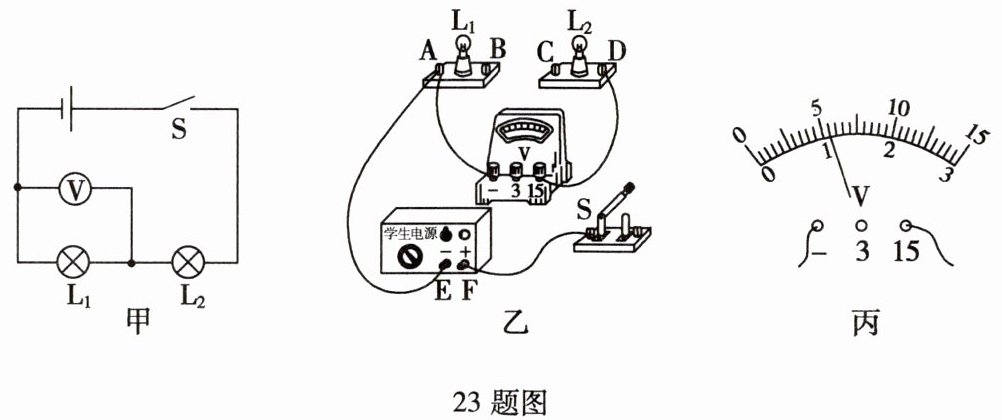

23.在“探究串联电路电压特点”的实验中，小明设计了图甲所示的电路，并完成电路的部分连接如图乙所示。

（1）请用笔画线代替导线，对应图甲补全图乙中的实物电路。为了保证电路的安全，连接电路时，开关应。
（2）测灯$L_1$两端的电压时，电压表的示数如图丙所示，则此时灯$L_1$两端的电压为V。
（3）小明在测量了灯$L_1$两端的电压后，断开开关，再将与电压表“－”接线柱相连导线的另一端由A接线柱改接到C接线柱上，测量灯$L_2$两端的电压，该操作存在的问题是。

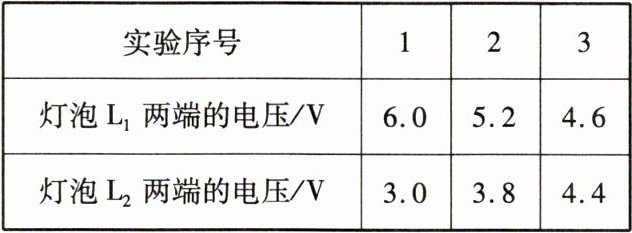

（4）纠正上述错误后正确进行实验，得出一组实验数据，为得出串联电路电压关系的普遍规律，小明换用不同规格灯泡多次实验，记录数据如下表所示。

①第2次实验中流过$L_1$的电流（选填“大于”、“等于”或“小于”）流过$L_2$的电流，实验中电源电压为V。
②实验过程中，小明观察到灯$L_1$总比$L_2$亮些，根据表格中的数据，小明猜想：灯发光的亮暗程度只与电压有关，与电流无关。小明的猜想是（选填“正确”或“错误”）的。

23. (1)如答图所示 断开 (2)5.5 (3)电压表的正负接线柱接反了 (4)①等于 9 ②错误

【分析】
本题围绕“探究串联电路电压特点”的实验展开，需结合串联电路的特点、电压表的使用规则、电路连接的安全要求等知识逐一分析：
（1）补全串联电路需保证电流依次经过用电器形成通路，连接电路时为避免短路，开关应处于断开状态；
（2）读取电压表示数时，先确定电压表量程，再根据分度值读取数值；
（3）电压表使用需遵循“正进负出”原则，改接接线柱时若接反会导致指针反向偏转；
（4）串联电路电流处处相等，总电压等于各部分电压之和；灯的亮暗由实际功率决定，结合实验数据可判断猜想的正误。
【解析】
（1）补全电路：串联电路电流路径为电源正极→开关→L₂→L₁→电源负极，因此需将开关的另一端连接到L₂的D接线柱，L₂的C接线柱连接到L₁的B接线柱（对应答图）；连接电路时，为保护电路，开关应断开。
（2）测L₁两端电压时，电压表选用0~15V量程，分度值为0.5V，指针指向5.5V，故示数为5.5V。
（3）将电压表“－”接线柱从A改接到C时，电流会从电压表的负接线柱流入、正接线柱流出，违反电压表“正进负出”的使用规则，因此问题是电压表的正负接线柱接反了。
（4）①串联电路中电流处处相等，因此第2次实验中流过L₁的电流等于流过L₂的电流；电源电压等于串联总电压，由表格数据可知，任意一次实验中L₁和L₂的电压之和为9V，故电源电压为9V。
②灯的亮暗由实际功率决定，实际功率P=UI，串联电路电流I相同，若仅电压影响亮暗，需看电压与亮暗的关系，但实验中灯L₁总比L₂亮，说明亮暗还与电流有关，因此猜想错误。
【答案】
(1)如答图所示；断开 (2)5.5 (3)电压表的正负接线柱接反了 (4)①等于；9 ②错误
【知识点】
串联电路电压特点、电压表的使用、串联电路电流特点
【点评】
本题考查串联电路的电流、电压特点及电压表的正确使用，需掌握电路连接的安全操作，结合实验数据分析得出结论，注重实验操作的规范性和规律的实际应用。
【难度系数】
0.5
