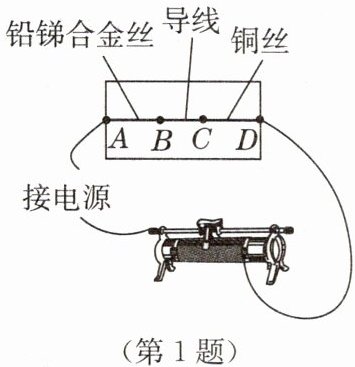

1.如图所示,接线柱A、B之间和C、D之间分别连着铅锑合金丝和铜丝,且长度相等。接通电源后,通过铅锑合金丝的电流(填“大于”“小于”或“等于”)通过铜丝的电流。向右移动变阻器的滑片,发现铅锑合金丝会熔断,而铜丝不会熔断。这是因为与铜丝相比,铅锑合金丝的大、熔点低。

1.等于;电阻

【分析】首先观察电路连接，铅锑合金丝和铜丝是串联在电路中的，根据串联电路的电流规律可判断电流大小；再结合焦耳定律，相同电流下电阻越大产生热量越多，结合熔断现象分析原因。
【解析】1. 由图可知，A、B间的铅锑合金丝与C、D间的铜丝串联在电路中，根据串联电路的电流特点：串联电路中各处电流相等，因此通过铅锑合金丝的电流等于通过铜丝的电流；2. 当电流通过导体时，根据焦耳定律$Q=I^2Rt$，在电流和通电时间相同的情况下，导体的电阻越大，产生的热量越多。铅锑合金丝熔断而铜丝不会，是因为铅锑合金丝的电阻比铜丝大，且熔点低，相同时间内产生的热量更多，达到自身熔点后熔断。
【答案】等于；电阻
【知识点】串联电路电流规律、电阻
【点评】本题考查串联电路的电流特点和电阻的性质，属于基础题型，难度较低，需要学生掌握串联电路的电流规律及焦耳定律的简单应用。
【难度系数】0.7

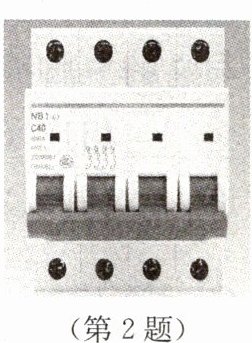

2.如图所示的是家庭电路中的空气开关，它的作用是当家庭电路中过大时，自动切断电路，保护电路；它与家庭电路中其他用电器的连接方式是联。

2.电流;串

【分析】要解答本题，需掌握家庭电路中空气开关的功能和电路连接的基本规则：首先，空气开关是家庭电路的保护装置，当电路中电流过大（短路或用电器总功率过大引发）时，会自动切断电路以保护电路；其次，开关类元件需与用电器串联，才能实现对电路的有效控制，因此空气开关需与其他用电器串联。
【解析】家庭电路中，空气开关的作用是当电路中电流过大时自动切断电路，防止电流过大损坏电路元件；为了能控制整个电路的通断，空气开关需与家庭电路中的其他用电器串联连接。
【答案】电流；串
【知识点】家庭电路、空气开关作用、串联电路
【点评】本题考查家庭电路中空气开关的基础常识，属于识记类基础题目，是初中物理家庭电路部分的核心考点之一。
【难度系数】0.9

3.为了防止电路中电流过大，发生危险，电路中常常要安装保险丝或空气开关，以保护用电器或人身安全。下列关于保险丝和空气开关的说法错误的是（）

A.保险丝是利用电流的热效应工作的
B.空气开关跳闸后，重新闭合开关就可以了
C.现在新建楼房里用空气开关代替保险丝
D.通过保险丝的电流小于或等于额定电流时保险丝正常工作

3.B

【分析】
本题考查家庭电路中保险丝和空气开关的相关知识，需逐一分析各选项的说法是否正确，找出错误选项。解题时要回忆保险丝的工作原理、额定电流的意义，以及空气开关的使用注意事项，结合实际应用判断各选项。
【解析】
对各选项分析如下：
A选项：保险丝利用电流的热效应工作，当电流过大时，保险丝产生过多热量熔断，切断电路，该说法正确；
B选项：空气开关跳闸是因电路电流过大（短路或总功率过大），跳闸后需先排查故障、排除问题，才能重新闭合开关，直接闭合可能引发危险，该说法错误；
C选项：新建楼房为提升安全性和便利性，常用空气开关代替保险丝，该说法正确；
D选项：保险丝的额定电流是其正常工作允许通过的最大电流，电流≤额定电流时，保险丝正常工作，该说法正确。因此错误选项为B。
【答案】
B
【知识点】
家庭电路保护装置、电流的热效应
【点评】
本题为基础题，考查家庭电路中保险丝和空气开关的基本常识，属于识记类题目，难度不大，需学生掌握两者的工作原理与使用注意事项。
【难度系数】
0.7

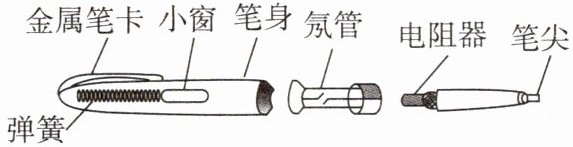

4.下图是测电笔的构造图，下列关于测电笔的说法正确的是 （）


A.测电笔中的电阻器阻值较小
B.使用测电笔时，人与测电笔是并联的
C.使用测电笔时，手必须接触笔尖金属体
D.正确使用测电笔检测相线时，氖管会发光

4.D

【分析】
本题考查测电笔的构造与使用方法，需结合测电笔的工作原理逐一分析选项：测电笔内部有高阻值电阻用于限流，使用时手需接触笔尾金属体形成回路，接触火线（相线）时氖管发光，据此判断各选项正误。
【解析】
对各选项分析如下：
A选项：测电笔中的电阻器是高阻值电阻，作用是限制通过人体的电流，避免触电，并非阻值较小，故A错误；
B选项：使用测电笔时，电流路径为“火线→笔尖金属体→电阻器→氖管→弹簧→金属笔卡→人体→大地”，人与测电笔是串联关系，而非并联，故B错误；
C选项：使用测电笔时，手必须接触笔尾的金属笔卡，若接触笔尖金属体，会直接接触火线引发触电，故C错误；
D选项：正确使用测电笔检测相线（火线）时，电流通过氖管使其发光，故D正确。
【答案】
D
【知识点】
测电笔的使用、电路连接方式、欧姆定律
【点评】
本题为电学基础题，考查测电笔的构造特点与操作规范，需明确其工作原理，属于常考知识点，难度适中。
【难度系数】
0.5

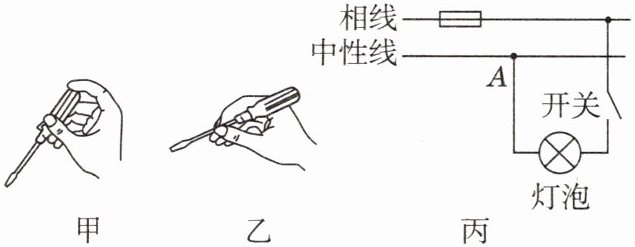

5.如图所示,用测电笔辨别相线与中性线时,握笔方法正确的是(填“甲”或“乙”);当氖管发光时,(填“有”或“没有”)电流通过人体。当开关闭合时,灯泡正常发光(如图丙),用测电笔测试A点,测电笔的氖管(填“会”或“不会”)发光。

5.甲;有;不会

【分析】
要解决本题，需掌握测电笔的正确使用方法、氖管发光的原理，以及家庭电路中相线与中性线的特点。首先根据测电笔的使用规则判断握笔方法；其次结合氖管发光的条件分析是否有电流通过人体；最后根据A点连接的线路类型，判断测电笔测试时的现象。
【解析】
1. 测电笔的握笔方法：使用测电笔辨别相线与中性线时，手必须接触测电笔尾部的金属体，才能让人体与测电笔形成通路，图甲中手接触了笔尾金属体，图乙未接触，因此正确握笔方法是甲。
2. 氖管发光的电流情况：当测电笔接触相线时，电流会经测电笔、人体流入大地形成通路，氖管发光，此时有微弱电流通过人体，因测电笔内部电阻极大，电流很小，不会对人体造成伤害。
3. 测试A点的现象：图丙中A点与中性线相连，中性线与大地之间的电压为0，用测电笔测试A点时，没有电流通过测电笔，因此氖管不会发光。
【答案】
甲;有;不会
【知识点】
测电笔使用、家庭电路、安全用电
【点评】
本题考查安全用电中测电笔的使用及家庭电路的基本特性，属于基础知识点，需准确掌握测电笔的操作要求和相线、中性线的电压特点，难度较低。
【难度系数】
0.3

6.许多家用电器的三脚插头都有一个特别之处:三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长,如图所示。这样设计是为了（）

A.方便识别相线和中性线插脚
B.延长插头使用寿命
C.使插头的造型更美观
D.插头插入插座时,用电器外壳先接保护线;拔出时,用电器外壳后离开保护线,确保安全

6.D

【分析】首先明确三脚插头中稍长的插脚是连接用电器金属外壳的保护接地插脚，思考其设计稍长的作用：插入插座时先接通地线，拔出时后断开地线，全程保证外壳接地，避免触电。再逐一分析选项，排除错误选项得出正确答案。
【解析】三脚插头的长插脚是与用电器金属外壳相连的保护接地插脚，设计为稍长的原因是：插头插入插座时，该长插脚先与插座的接地端接触，使用电器金属外壳先接通保护地线；拔出插头时，该长插脚后离开接地端，使外壳后断开保护地线。这样能确保在插头插入和拔出的过程中，用电器金属外壳始终与保护地线连通，防止电器漏电时人体接触外壳发生触电事故，保障安全。选项A，识别相线和中性线插脚并非该设计的目的；选项B，插脚长度与使用寿命无关；选项C，造型美观不是设计的主要目的；只有选项D符合原理。
【答案】D
【知识点】安全用电、三脚插头原理
【点评】本题考查三脚插头的设计原理，属于安全用电的基础常识，需要理解接地保护的安全作用，难度适中。
【难度系数】0.6

7.家庭装修中离不开插座的安装。若如图所示的插座安装正确,能使测电笔氖管发光的孔是（填“①”“②”或“③”）。若人体不小心触碰到相线裸露处,家庭电路中的（填“漏电保护器”或“空气开关”）会自动断开,切断电路,起到保护作用。

7.③;漏电保护器

【分析】首先回忆家庭三孔插座的接线规则为“左零右火中间地”，据此判断题图中各孔对应的线路；测电笔的工作原理是接触火线时氖管发光，接触零线或地线时不发光；再区分漏电保护器与空气开关的作用：漏电保护器用于电路漏电（如人体触碰火线）时切断电路，空气开关用于电路过载或短路时切断电路。
【解析】1. 根据三孔插座“左零右火中间地”的接线规则，结合题图可知：孔①为地线，孔②为零线，孔③为火线。测电笔接触火线时氖管发光，因此能使测电笔氖管发光的是孔③。2. 当人体触碰相线（火线）裸露处时，电流会通过人体流入大地，漏电保护器可检测到火线与零线的电流差，自动断开电路；空气开关仅在电路过载或短路时切断电路，因此此处起保护作用的是漏电保护器。
【答案】③；漏电保护器
【知识点】家庭电路、测电笔使用、漏电保护器
【点评】本题考查家庭电路的基础常识，需牢记三孔插座接线规则及不同保护装置的作用，属于常规基础题。
【难度系数】0.3

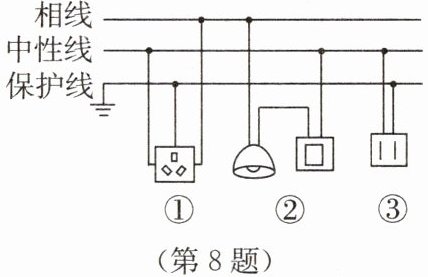

8.某家庭电路如图所示，其中连接正确的是（）

A.①
B.②
C.①③
D.②③

8.A

【分析】
要判断家庭电路中元件连接是否正确，需牢记家庭电路的接线规则：三孔插座遵循“左零右火上接地”；灯泡与开关连接时，开关应接在火线上，灯泡顶端接火线、螺旋套接零线；两孔插座遵循“左零右火”。逐一分析①②③的连接是否符合规则。
【解析】
根据家庭电路连接规则：
1. 三孔插座①：上方接线柱接保护线（地线），左侧接中性线（零线），右侧接相线（火线），符合“左零右火上接地”，连接正确；
2. 灯泡与开关②：开关接在中性线（零线）上，断开开关后灯泡仍与相线（火线）相连，存在安全隐患，连接错误；
3. 两孔插座③：左侧接相线（火线），右侧接中性线（零线），违反“左零右火”规则，连接错误。
综上，只有①连接正确，对应选项A。
【答案】
A
【知识点】
家庭电路连接、插座接线、灯泡与开关接线
【点评】
本题考查家庭电路中插座、灯泡与开关的正确连接，需牢记接线规则逐一排查，难度适中，需细心判断。
【难度系数】
0.4
