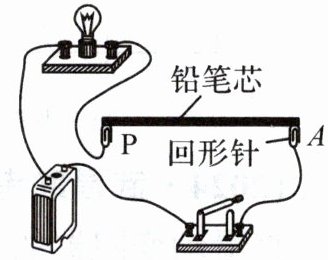

1. (2024·沁阳联考)在设计和制作一个模拟调光灯的活动中,如图是模拟调光灯,小灯泡额定电压为2.5V,为了确保小灯泡能正常工作,下列关于设计和解决问题中不正确的是()

A. 电源可以选用两节干电池
B. 其他电路元件不变,仅更换一根更粗的同材质同长度的铅笔芯,小灯泡的亮度变亮
C. 将P向右滑动时,灯泡的亮度变暗
D. 为保护灯泡,可以在电路中串联一个定值电阻,防止灯泡损坏

C

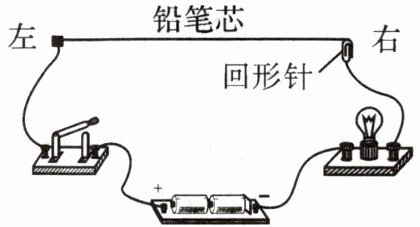

2. (2024·徐州)如图所示,小明用铅笔芯做滑动变阻器,设计并制作一个模拟的调光灯。器材有:电池(电压为3V)、小灯泡(2.5V 0.3A)、铅笔芯、金属回形针、开关、导线、电压表。

(1)铅笔芯和小灯泡的连接方式是____联。
(2)闭合开关,回形针向左移,小灯泡的亮度变____。
(3)把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为____V时,在铅笔芯上标记此时回形针的位置。为了安全使用调光灯,回形针向左调节不能超过此位置。
(4)甲、乙两根铅笔芯的长度都是17.5cm,甲的电阻为20Ω,乙的电阻为10Ω。调节效果可以从两个方面评价:一是小灯泡亮度的变化范围;二是调节的精度,回形针移动一定距离,电阻变化越小调节精度越高。则铅笔芯甲和乙相比____。
A. 调节范围大,调节精度高
B. 调节范围大,调节精度低
C. 调节范围小,调节精度高
D. 调节范围小,调节精度低

(1)串 (2)亮 (3)2.5 (4)B

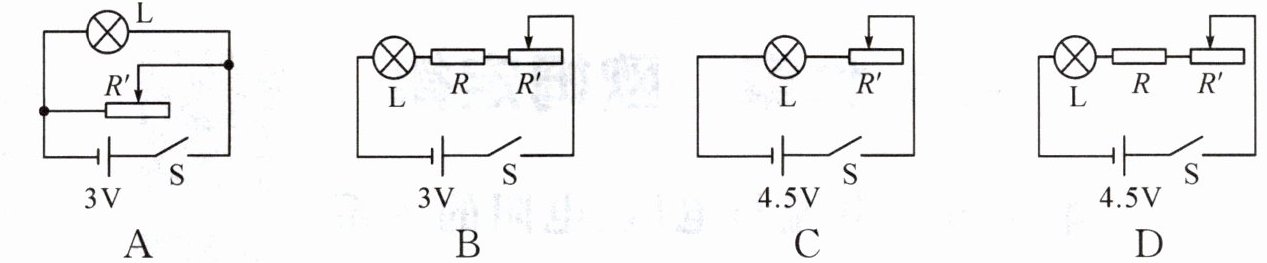

3. (金坛模拟)在设计和制作一个模拟调光灯的综合实践活动中,兴趣小组设计了下面的几个调光灯的电路图,图中小灯泡L的规格都是“3V 0.3A”,所用的定值电阻R的阻值都是5Ω,电源电压如图所示,要求:滑片滑动时,灯泡的亮度连续调节且不能烧坏小灯泡。你认为设计最合理的调光灯电路是()

D
