10. 下列说法不正确的是()
A. 滑动变阻器可以在一定范围内连续改变接入电路的阻值,但不能读出阻值
B. 电阻箱不可以连续地改变接入电路的阻值,但可以读出阻值
C. 要使变阻器能改变通过用电器的电流,必须将它与用电器串联
D. 滑动变阻器的接线柱不分正、负,因而无论怎样接入电路效果都完全一样

D　解析:滑动变阻器能连续地改变接入电路中的阻值，但不能读出阻值，电阻箱能表示出接入电路的阻值，但不能连续地改变接入电路的电阻，A、B正确;要使变阻器能改变通过用电器的电流，应将变阻器与用电器串联;使用滑动变阻器时，要“一上一下”地接入电路，通过改变接入电路的电阻丝的长度,改变接入电路的电阻，改变电路中的电流，C正确，D错误。

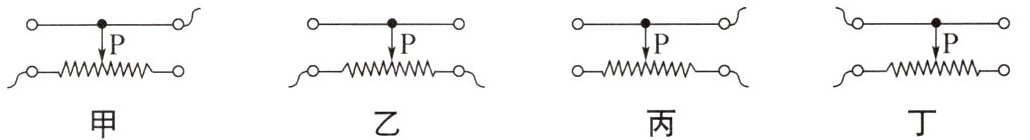

11. 图甲、乙、丙、丁中,向同一方向移动滑片,电阻的变化效果相同的是()

A. 甲和丙
B. 乙和丁
C. 甲和丁
D. 甲和乙

C　解析:题图甲、丁中，滑动变阻器的左下接线柱接入电路中，虽然选择的上方接线柱不同，但接入电路的均为滑片左侧的电阻丝，向同一方向移动滑片时，电阻的变化效果相同.C正确。

12. (2024·广元)小文设计并连接了如图所示的电路,电源电压和灯泡的电阻都不变. 闭合开关S,保证电路安全的前提下,滑动变阻器的滑片从右向左滑动的过程中()

A. 滑动变阻器接入电路的电阻变大,灯泡变暗
B. 电流表示数变大,电压表示数变小
C. 电压表示数与电流表示数的比值变小
D. 可以将滑动变阻器的滑片移到最左端

C　解析:由题图可知,灯泡和滑动变阻器并联，电压表测量电源电压,电流表测量干路电流;滑动变阻器的滑片从右向左滑动的过程中,电源电压不变，因为灯泡的电阻不变，则通过灯泡的电流不变,灯泡亮度不变，而滑动变阻器接入电路的电阻变小,则通过滑动变阻器的电流变大,干路电流变大，即电流表示数变大，电压表示数不变，电压表与电流表的示数之比变小，A、B错误，C正确;将滑动变阻器的滑片移到最左端时,电源被短路,会烧坏电流表和电源,因而不能移到最左端,D错误。

13. 某同学在做“用滑动变阻器改变电流”的实验时,设计了如图所示的电路,将滑动变阻器的滑片移动到最大阻值处,闭合开关S,发现小灯泡不亮,则接下来的操作是()

A. 断开开关,更换小灯泡重新实验
B. 断开开关,增加电池的节数重新实验
C. 断开开关,拆掉导线重新连接电路
D. 观察电流表的示数是否为零,判断电路是否断路

D　解析:闭合开关前,为了保护电路，滑动变阻器接入电路的阻值应调至最大,闭合开关后,由于电路电阻较大,电路中的电流较小，小灯泡可能不发光,所以接下来应观察电流表的示数是否为零，判断电路是否断路,D正确。

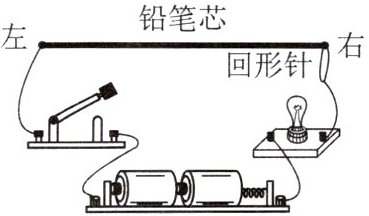

14. (2024·徐州)如图所示,小明用铅笔芯和回形针做滑动变阻器,设计了一个调光灯的模拟电路. 器材有:电池(电压为$3V$)、小灯泡($2.5V 0.3A$)、铅笔芯、金属回形针、开关、导线、电压表.

(1)铅笔芯和小灯泡的连接方式是____联.
(2)闭合开关,回形针向左移,小灯泡亮度变____.
(3)把电压表和小灯泡并联,调节回形针的位置,当电压表的示数为____V时,在铅笔芯上标记此时回形针的位置. 为了安全使用调光灯,回形针向左调节时不能超过此位置.
(4)甲、乙两根铅笔芯的长度都是$17.5cm$,甲的电阻为$20Ω$,乙的电阻为$10Ω$. 调节效果可以从两个方面评价:一是小灯泡亮度的变化范围;二是调节的精度,回形针移动一定距离时,电阻变化越小调节精度越高. 则铅笔芯甲比乙的()
A. 调节范围大,调节精度高
B. 调节范围大,调节精度低
C. 调节范围小,调节精度高
D. 调节范围小,调节精度低

(1)串　　(2)亮　(3)2.5　(4)B　解析:(1)由题图可知,铅笔芯和小灯泡串联。(2)回形针向左移,铅笔芯接入电路的长度变短,接入电路的电阻变小，电路中电流变大，小灯泡变亮。(3)电压表与小灯泡并联,测小灯泡两端的电压,由题意可知,小灯泡两端的额定电压为2.5V,即电压表示数不能超过2.5V。(4)两根铅笔芯长度相同,由于甲的电阻大,故从一端调到另一端时,电阻变化量大,电流变化量大,调节范围大;移动相同距离时,由于甲的电阻变化大，故甲的调节精度低.B正确。
