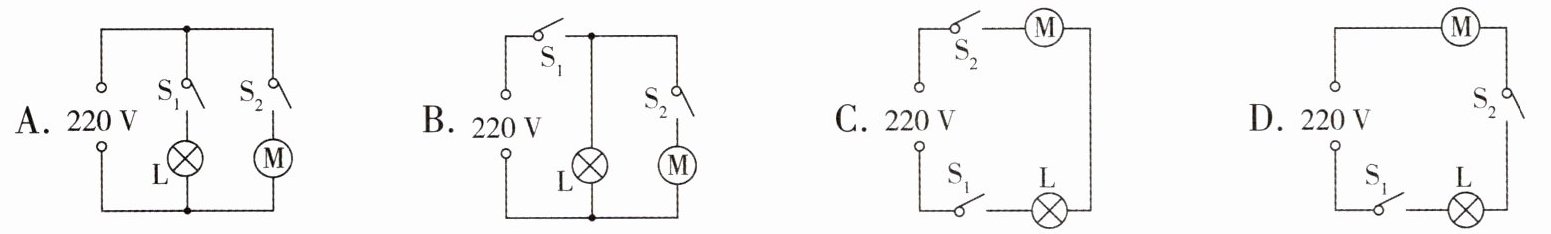

1. ★★ 电冰箱冷藏室中的照明灯L由门控开关$\mathrm{S}_1$控制，压缩机(电动机)由温控开关$\mathrm{S}_2$控制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（
A
）

答案

1. A 解析:由题意可知,电动机和灯泡能独立工作,则二者并联,且每条支路各有一个开关。故A符合题意。

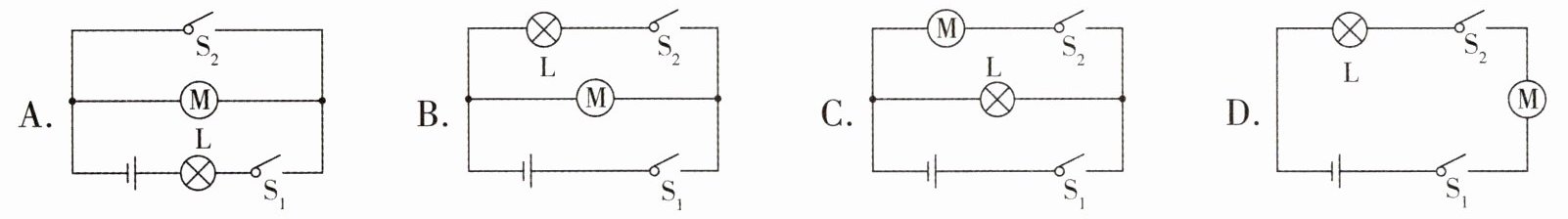

2. ★★★ 为消除骑电动车不戴头盔的安全隐患，某科学小组为共享电动车设计了如下方案:骑行前，扫码成功后开关$\mathrm{S}_1$闭合，指示灯$\mathrm{L}$亮，但电动机所在电路未接通；从车头取出头盔并戴上后，头盔内遥控设备遥控$\mathrm{S}_2$闭合，电动机所在电路接通；若只戴头盔不扫码，指示灯$\mathrm{L}$、电动机所在电路均未接通。下列电路符合以上设计要求的是 (
C
)

答案

2. C 解析:根据题意可知,骑行前,扫码成功后开关S₁闭合,指示灯L亮,但电动机不工作;戴上头盔后,头盔内遥控设备遥控S₂闭合,电动机才通电工作,这说明灯泡与电动机工作时互不影响,是并联的;若只戴头盔不扫码则指示灯L、电动机所在电路均未接通,则开关S₁在干路中控制整个电路,开关S₂与电动机在一条支路中。故选C。

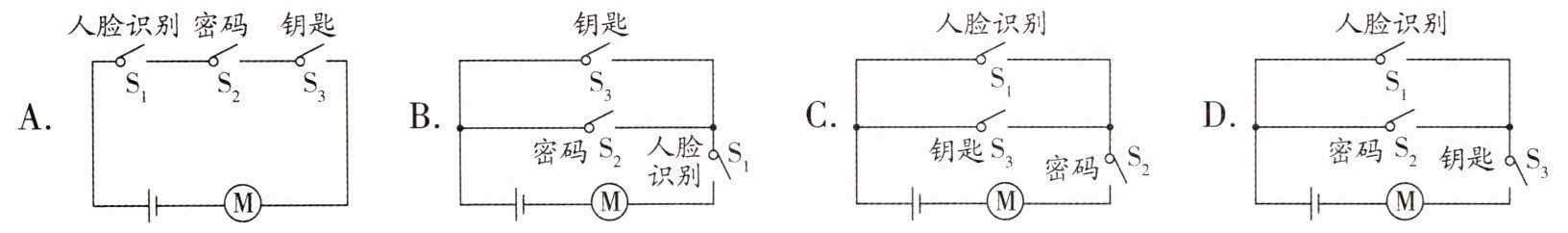

3. 科技小组模拟“智能开锁”设计的电路图，有两种开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁。现用S₁表示人脸识别，S₂、S₃表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是 (
B
)

答案

3. B 解析:由题意可知,想要电动机工作开锁,“人脸识别”必须通过,而输入“密码”和使用“钥匙”其中任意一个开关闭合即可,所以“人脸识别”开关与电动机应在干路上,“密码”开关与“钥匙”开关并联,故B符合题意。

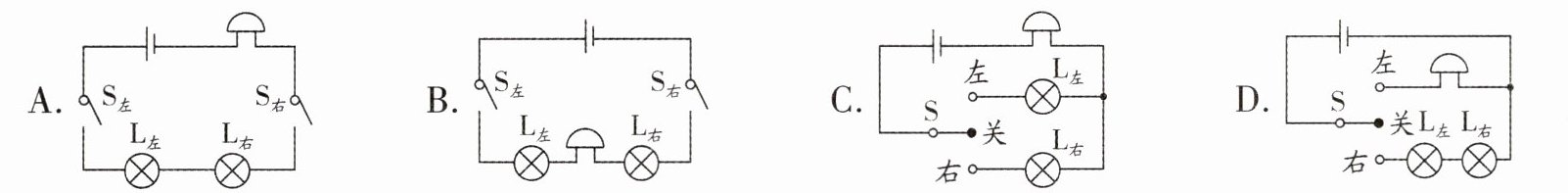

4. 新国标电动车上装有转向灯和蜂鸣器,开关拨至“左”,左转向灯亮、蜂鸣器响;开关拨至“右”,右转向灯亮、蜂鸣器响,左、右转向灯不能同时亮,下列电路图设计合理的是 (
C
)

答案

4. C 解析:由题意可知,左、右转向灯独立工作,互不影响,是并联的;左、右转向灯任何一个亮,蜂鸣器都响,说明蜂鸣器在干路上;用一个单刀双掷开关控制,保证左、右转向灯不能同时亮,故C符合题意。
