5. ★★ 有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为$ R_1 $；将B导线均匀地拉伸到原来长度的两倍，电阻变为$ R_2 $；将C导线从中间对折，电阻变为$ R_3 $。下列大小关系正确的是（）

A.$ R_1＞R_2＞R_3 $
B.$ R_2＞R_1＞R_3 $
C.$ R_2＞R_3＞R_1 $
D.$ R_3＞R_1＞R_2 $

5. B 解析:A导线剪去一半,电阻变为原来的一半,$R_1$比原来小;将B导线均匀地拉伸到原来长度的两倍,长度增加,横截面积减小,电阻变大,$R_2$比原来大;将C导线从中间对折,长度与A导线相同,但横截面积比A大,则电阻$R_3$小于$R_1$,故三个电阻的大小关系$R_2＞R_1＞R_3$。故B正确。

6. ★★★ 有一块长方体铁块,如图所示,分别沿不同方向接入电路,则 ()

A.沿AB方向接入电路时电阻最大
B.沿CD方向接入电路时电阻最大
C.沿EF方向接入电路时电阻最大
D.沿各个方向接入电路时电阻一样大

线条两端 \ 铅笔型号 2B 4B 6B 8B 9B
电阻 /MΩ
涂划次数/次 含碳量(%) 低 → 高
3 ① 0.79 0.67 0.49 ③
6 ② 0.65 0.43 0.28 ④

6. A 解析:已知导体的材料一定时,电阻与长度成正比,与横截面积成反比;由图示可知,沿AB方向接入电路时,长度最长,横截面积最小,电阻最大。故选A。

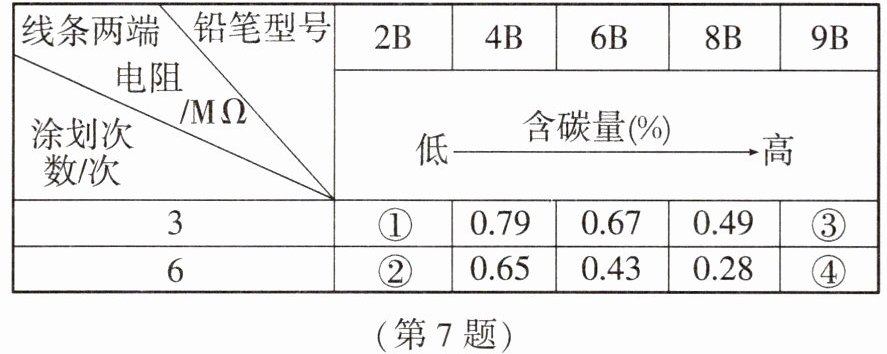

7. 小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：①用铅笔在纸上画出两段长为15 cm的线条，在其中一段线条上重复涂划3次，另一段6次；②换用不同型号铅笔重复①的操作，得到多组等长等宽的线条；③测出每段线条两端的电阻记录在表中。根据实验数据，可推测电阻最小的是。（填表中序号）

7. ④ 解析:由表格数据可知,重复涂划次数相同时,铅笔的含碳量越高,电阻越小,铅笔的含碳量相同时,重复涂划次数越多,电阻越小,故电阻最小的是④。

8. |探究实验 小刚在学习电阻的过程中了解到“金属导体的电阻一般随导体温度的升高而增大”。他想：铅笔芯也是导体，铅笔芯的电阻与温度之间是否也存在这种关系呢？于是，小刚和几位同学找来几根类型不同、长度和粗细都相同的铅笔芯，一起进行了“探究铅笔芯的温度变化对其电阻有何影响”的实验。＞＞ P66 专题16

(1)由于铅笔芯的温度不便于测量，于是根据来判断温度的变化，测出不同温度时通过铅笔芯的电流，根据电流的变化情况，得出铅笔芯电阻大小与其温度变化的关系。
(2)小刚设计了如图所示的电路，主要实验过程如下：
①先将H型铅笔芯接入电路，闭合开关，测量并记录通过它的电流。
②,每隔10 s测量并记录通过它的电流。
③,重复以上实验过程，这是为了。

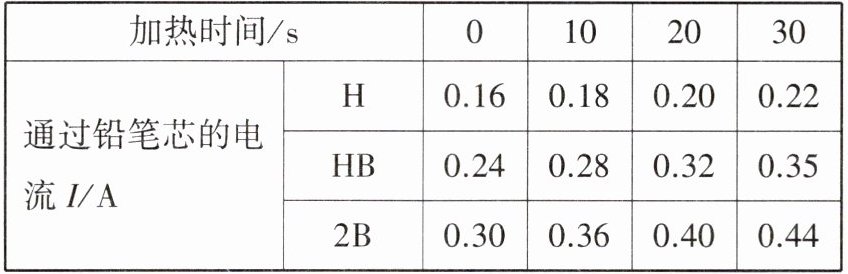

(3)如表是小刚他们记录的实验数据，分析表中数据可以初步得出结论：铅笔芯的电阻随温度的升高而。
(4)从实验数据中还能得出：铅笔芯的电阻还与有关。
(5)小刚他们的实验存在什么不足？写出其中一条：。

8. (1)加热时间 (2)②用酒精灯给铅笔芯加热 ③再分别将HB型、2B型铅笔芯接入电路 避免实验结果的偶然性 (3)减小 (4)材料 (5)铅笔芯容易燃烧;不能直接测量铅笔芯的温度;用酒精灯加热不能保证铅笔芯受热均匀;电路中没有接保护电阻;加热时笔芯容易断裂等(合理即可)。
解析:(1)给铅笔芯加热,根据不同的加热时间来判断温度的变化;(2)②要研究电阻与温度的关系,应控制其他量不变,改变温度,从表中也可以看出,实验中用酒精灯给铅笔芯加热,使铅笔芯的温度逐渐升高,每隔10 s测量并记录通过它的电流;③为了避免实验结果的偶然性,应再分别将HB型、2B型铅笔芯接入电路,重复实验过程,得到多组数据;(3)分析表中数据可以初步得出:铅笔芯的温度越高,通过的电流越大,即铅笔芯的电阻随温度的升高而减小;(4)铅笔芯的长度、粗细、加热时间相同,材料不同时,流过铅笔芯的电流不同,可以得出铅笔芯的电阻还与材料有关;(5)实验存在的不足:铅笔芯容易燃烧;不能直接测量铅笔芯的温度;用酒精灯加热不能保证铅笔芯受热均匀;电路中没有接保护电阻;加热时笔芯容易断裂等(合理即可)。
