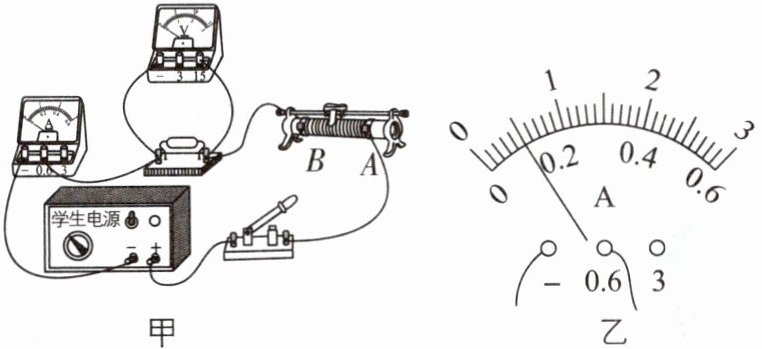

6[2025广西中考,中]用图甲所示的电路探究电流与电阻的关系。已知电源电压为9 V,滑动变阻器最大阻值为20 Ω,四个定值电阻的阻值分别为16 Ω、20 Ω、40 Ω和80 Ω。
(1)在连接电路前,开关应处于状态,滑动变阻器的滑片置于(填“A”或“B”)端。
(2)连接好电路后,闭合开关,发现电压表有示数、电流表无示数,则电路故障的原因可能是电流表(填“短路”或“开路”)。

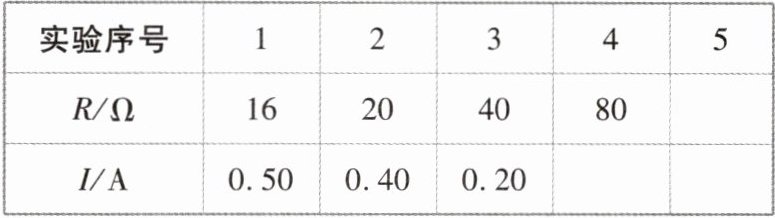

(3)排除故障后,进行实验。每当更换定值电阻,就调节滑动变阻器的滑片,使定值电阻两端电压保持不变,并记下电流表的示数。下表完整记录了前3组数据,第4组的电流如图乙所示,则电流大小为A。

分析表格数据可知:导体两端电压一定时,导体中的电流跟导体的电阻成。
(4)为了得到第5组数据,进一步验证实验结论,现用一个8 Ω的定值电阻和上述器材进行实验,你认为是否可行?请作出判断并说明理由。答:(填“可行”或“不可行”),理由:。

6.(1)断开 B (2)短路 (3)0.10 反比 (4)可行 理由:当定值电阻阻值为8 Ω时,电路电流为$I'=\frac{U}{R'}=\frac{8\ \mathrm{V}}{8\ \Omega}=1\ \mathrm{A}$,滑动变阻器连入电路的阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{源}}-U}{I'}=\frac{9\ \mathrm{V}-8\ \mathrm{V}}{1\ \mathrm{A}}=1\ \Omega＜20\ \Omega$,则可行,换用电流表0~3 A测量范围即可完成实验。【解析】(1)为保护电路,连接电路前,开关应处于断开状态,并且滑动变阻器滑片应置于接入电路的阻值最大处,即滑片应置于$B$端;(2)由图甲知,滑动变阻器和定值电阻串联,电压表测定值电阻两端电压,电流表测电路中的电流,闭合开关,电压表有示数,电流表无示数,则故障为电流表短路或定值电阻开路,由题知电流表发生故障,则故障为电流表短路;(3)由图乙可知,电流表选用0~0.6 A的测量范围,分度值为0.02 A,示数为0.10 A,分析表格数据可知,导体两端电压一定时,导体中的电流跟导体的电阻成反比;(4)由表格数据知,控制定值电阻两端电压为$U=16\ \Omega×0.50\ \mathrm{A}=20\ \Omega×0.40\ \mathrm{A}=40\ \Omega×0.20\ \mathrm{A}=80\ \Omega×0.10\ \mathrm{A}=8\ \mathrm{V}$,当定值电阻阻值为8 Ω时,电路电流为$I'=\frac{U}{R'}=\frac{8\ \mathrm{V}}{8\ \Omega}=1\ \mathrm{A}$,滑动变阻器连入电路的阻值$R_{\mathrm{滑}}=\frac{U_{\mathrm{源}}-U}{I'}=\frac{9\ \mathrm{V}-8\ \mathrm{V}}{1\ \mathrm{A}}=1\ \Omega＜20\ \Omega$,则可行,换用电流表0~3 A测量范围即可完成实验。

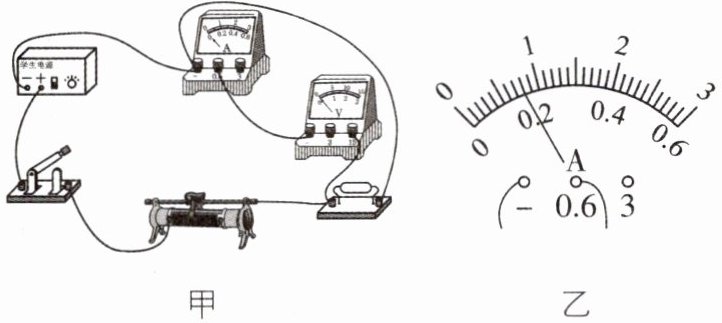

7[2025湖北武汉中考,中]某同学利用如图甲所示的电路测量定值电阻的阻值,实验中电源电压保持不变,滑动变阻器的规格为“30 Ω 1.0 A”。

(1)该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。
(2)正确改接电路后,将滑动变阻器的滑片移到阻值最大处,闭合开关,电流表示数如图乙所示,此时电路中的电流为A,电压表示数为零,接着将滑动变阻器的滑片移到阻值最小处,发现电流表示数增加了0.24 A,电压表示数始终为零,原因可能是(填序号)。
①定值电阻被短接
②电压表测量范围选大了
③电压表和定值电阻左端接线柱相连的导线开路
(3)解决问题后,接着进行实验,该同学最终测出定值电阻的阻值约为Ω,选用的电源电压约为V。

7.(1)如图所示 (2)0.16 ③ (3)20 8 【解析】(1)原电路中,电流表和电压表串联后再并联在定值电阻两端是错误的,电流表应与定值电阻串联,电压表应与定值电阻并联,更改如答案图所示。(2)如图乙所示,电流表选择0~0.6 A测量范围,分度值为0.02 A,电流表的示数即此时电路中的电流为0.16 A。①若定值电阻被短接,则将滑动变阻器的滑片移到阻值最小处时,会发生电源短路,电源会被烧坏,则该原因不可能;②电压表测量范围选大了,电压表指针偏转较小,但电压表的读数不可能为0,则该原因不可能;③电压表和定值电阻左端接线柱相连的导线开路,电压表没有连入电路中,其示数始终为0,移动变阻器的滑片时电流表示数会发生变化,则该原因可能;故选③。(3)将滑动变阻器的滑片移到阻值最大处,变阻器连入电路的电阻为30 Ω,由串联电路的规律及欧姆定律可知$U=I_1R+I_1R_{\mathrm{滑大}}$,即$U=0.16\ \mathrm{A}× R+0.16\ \mathrm{A}×30\ \Omega$ ①,接着将滑动变阻器的滑片移到阻值最小处(变阻器连入的电阻为0)时,电路为定值电阻的简单电路,由欧姆定律可知$U=I_2R$,即$U=0.40\ \mathrm{A}× R$ ②,电源电压不变,则联立①②两式解得$R=20\ \Omega$,$U=8\ \mathrm{V}$。
