22. 三个质量相同、由不同材料制成的小球，放入水中静止时如图8所示，
C
小球的浮力最小，B
小球的密度和水的密度相等。A球的浮力等于
B球的浮力（选填“大于”“小于”或“等于”）。答案
22.C B 等于

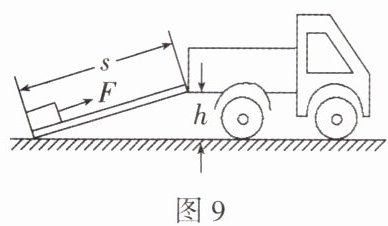

23.工人师傅用斜面把重物搬运到汽车上。如图9所示，如果汽车车厢底板离地面的高度$h=1.5\ \mathrm{m}$，斜面长度$s=3\ \mathrm{m}$，现用力$F=1\ 200\ \mathrm{N}$沿着斜面把重力$G=1\ 800\ \mathrm{N}$的重物匀速拉到车厢上，则该斜面的机械效率是________，重物所受摩擦力为$\_\_\_\_\_\_\ \mathrm{N}$。
答案
23.75% 300
三、作图与实验
24.如图10所示，分别画出图中物块所受重力的示意图和木棒所受拉力$F_1$的力臂。
24.如图10所示，分别画出图中物块所受重力的示意图和木棒所受拉力$F_1$的力臂。
答案
解：
1. 绘制物块所受重力示意图：
在物块的几何中心（重心）处，沿竖直向下的方向画一条带箭头的线段，在箭头旁标注符号$G$，即为物块所受重力的示意图。
2. 绘制拉力$F_1$的力臂：
① 确定木棒的支点$O$，即木棒与墙面的固定铰接点；
② 从支点$O$向拉力$F_1$的作用线作垂线，在垂足处标注直角符号，支点到垂足的垂线段即为拉力$F_1$的力臂，在该垂线段旁标注符号$l_1$。
1. 绘制物块所受重力示意图：
在物块的几何中心（重心）处，沿竖直向下的方向画一条带箭头的线段，在箭头旁标注符号$G$，即为物块所受重力的示意图。
2. 绘制拉力$F_1$的力臂：
① 确定木棒的支点$O$，即木棒与墙面的固定铰接点；
② 从支点$O$向拉力$F_1$的作用线作垂线，在垂足处标注直角符号，支点到垂足的垂线段即为拉力$F_1$的力臂，在该垂线段旁标注符号$l_1$。
25. 图11是未绕绳子的滑轮组,请在图中用笔画线画出滑轮组的绕绳,要求用滑轮组提高重物时比较省力并且能改变力的方向。
答案
解：
该滑轮组由一个定滑轮和一个动滑轮组成，要求既省力又能改变力的方向，绕绳步骤为：
1. 将绳子的起始端固定在上方定滑轮的下挂钩上；
2. 绳子竖直向下绕过下方的动滑轮；
3. 绳子再向上绕过上方的定滑轮，最终绳子自由端竖直向下。
此时动滑轮上共有2段绳子承担物重，既可以省力，又通过定滑轮实现了改变拉力方向的要求。
（按上述路径用笔画线连接滑轮，即可得到符合要求的绕绳图）
该滑轮组由一个定滑轮和一个动滑轮组成，要求既省力又能改变力的方向，绕绳步骤为：
1. 将绳子的起始端固定在上方定滑轮的下挂钩上；
2. 绳子竖直向下绕过下方的动滑轮；
3. 绳子再向上绕过上方的定滑轮，最终绳子自由端竖直向下。
此时动滑轮上共有2段绳子承担物重，既可以省力，又通过定滑轮实现了改变拉力方向的要求。
（按上述路径用笔画线连接滑轮，即可得到符合要求的绕绳图）
