7.在如图所示的电路中,下列说法不正确的是 (
A.只闭合开关$S_1$,灯$L_2$发光
B.只闭合开关$S_2$,两个灯泡串联
C.开关$S_1$、$S_2$、$S_3$可以都闭合
D.闭合开关$S_1$、$S_3$,两个灯泡并联
(第7题) (第8题)
C
)A.只闭合开关$S_1$,灯$L_2$发光
B.只闭合开关$S_2$,两个灯泡串联
C.开关$S_1$、$S_2$、$S_3$可以都闭合
D.闭合开关$S_1$、$S_3$,两个灯泡并联
(第7题) (第8题)
答案
7.C

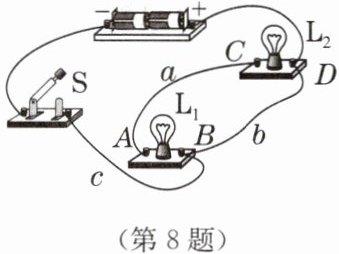

8. [六安月考]关于如图所示的电路，下列说法错误的是（
A.开关S闭合后，两灯都不亮，电源可能会损坏
B.去掉导线b，开关S能同时控制灯$\mathrm{L}_1$和$\mathrm{L}_2$
C.要使两只灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，可以去掉导线a
D.若将导线c从B改接到A上，开关S闭合后，两灯并联
C
）A.开关S闭合后，两灯都不亮，电源可能会损坏
B.去掉导线b，开关S能同时控制灯$\mathrm{L}_1$和$\mathrm{L}_2$
C.要使两只灯泡$\mathrm{L}_1$、$\mathrm{L}_2$串联，可以去掉导线a
D.若将导线c从B改接到A上，开关S闭合后，两灯并联
答案
8.C

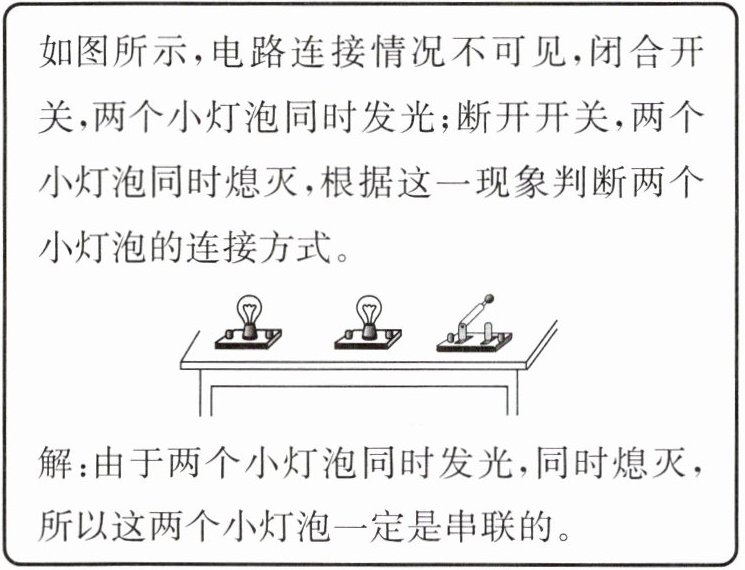

9. 新设问问 在学习了电路的知识后，小点同学记录了以下错题，请你帮助他找出错误之处、分析错因并写出正确解答过程。
错题记录
错题改正
错误之处：
错因分析：
正确解答：
错题记录
错题改正
错误之处：
错因分析：
正确解答：
答案
9.错误之处:两个小灯泡一定是串联的。
错因分析:忽略并联电路中开关在干路上,也能控制整个电路的通、断。
正确解答:两个小灯泡的连接方式有两种可能:①串联;②并联且开关接在干路上。
错因分析:忽略并联电路中开关在干路上,也能控制整个电路的通、断。
正确解答:两个小灯泡的连接方式有两种可能:①串联;②并联且开关接在干路上。
