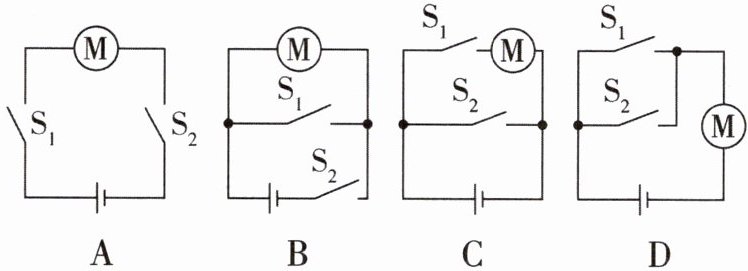

1[中]在富顺高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，检票通过。身份证和人脸识别系统都相当于开关，信息符合后开关自动闭合。下列电路中，符合上述要求的是（
A
）答案
1.A 【解析】根据题意可知，只有两个开关都闭合的情况下，闸机门才会自动打开，这说明两个开关相互影响，是串联的，且两开关与电动机串联在电路中，故A正确。故选A。

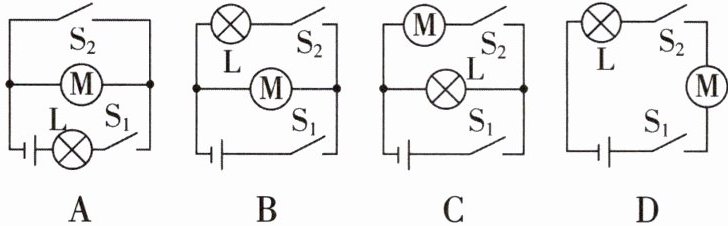

2[2025江苏扬州期末,中]某学校为了培养学生的科学素养,开展了科创教育,在此期间,科创小组为共享单车设计“安全骑行”电路,具体方案如下:骑行前,扫码成功后开关$S_1$闭合,指示灯L亮,但电动机不工作;从车筐取出头盔并戴上后,头盔内遥控设备遥控$S_2$闭合,电动机才通电工作;若只戴头盔不扫码,则无法骑行。下列电路符合以上设计要求的是 (
C
)答案
2.C 【解析】根据题意可知,骑行前,扫码成功后开关$S_1$闭合,指示灯L亮,但电动机不工作;从车筐取出头盔并戴上后,头盔内遥控设备遥控$S_2$闭合,电动机才通电工作;若只戴头盔不扫码,则无法骑行,说明指示灯与电动机并联,且$S_1$为干路开关,$S_2$为电动机所在支路开关,故C正确。故选C。

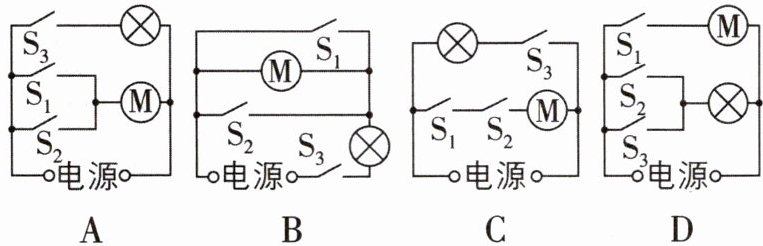

3[2025江苏宿迁中考,中]跨学科实践活动中,学习小组为某居民小区设计“图书自动借阅机”,通过刷卡(相当于闭合开关$S_1$)或人脸识别(相当于闭合开关$S_2$)都可以使电动机工作,完成借阅服务;当天黑时,光控开关$S_3$闭合还可以提供照明。下列电路符合设计要求的是 (
A
)答案
3.A 【解析】由题知,通过刷卡(相当于闭合开关$S_1$)或人脸识别(相当于闭合开关$S_2$)都可以使电动机工作,说明开关$S_1$、$S_2$并联,且$S_1$、$S_2$并联后再与电动机串联;当天黑时,光控开关$S_3$闭合还可以提供照明,说明$S_3$与灯泡串联,结合选项可知A符合题意,B、C、D不符合题意。故选A。

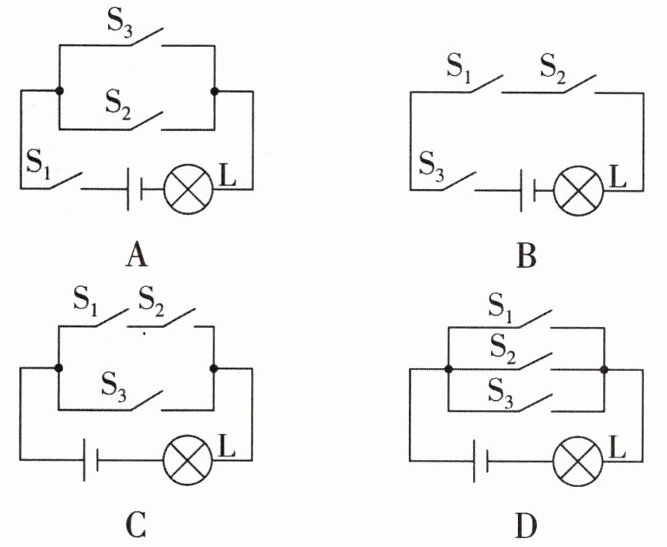

4[2026四川南充模拟,中]某智能烧水壶工作方式有两种,必须先闭合电源开关S₁,再闭合按键开关S₂或语音开关S₃,烧水壶才能工作。用灯泡发光模拟烧水壶工作,则下列设计的电路图符合要求的是 (
A
)答案
4.A 【解析】根据题意,开关$S_1$应在干路上,按键开关$S_2$或语音开关$S_3$中任意一个闭合,烧水壶才能工作,说明这两个开关互不影响,是并联的,故A符合题意,BCD不符合题意。故选A。

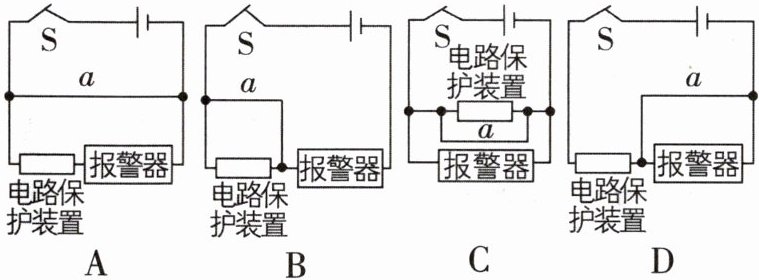

5[2026辽宁大连期末,中]某新型防盗玻璃是由中间嵌有极细金属丝的多层玻璃组成的。当玻璃被击碎时,金属丝断裂,报警器就会报警。下列电路图,能满足上述要求的是(导线a为金属丝)（
D
）答案
5.D 【解析】A图中闭合开关后电源被短路,故A错误;B图中闭合开关后报警器工作,a断开后报警器仍工作,故B错误;C图中开关闭合后电源被短路,故C错误;D图中a连接在报警器两端,a完好时报警器被短路,不工作,a断裂时,报警器报警,故D正确。故选D。
6[2026江苏江阴期中,中]汽车的座椅和安全带插口分别相当于一个开关,人坐在座椅上时,开关$S_1$闭合,红灯$L_1$、绿灯$L_2$都发光,接下来将安全带插入插口时,开关$S_2$闭合,红灯$L_1$熄灭,绿灯$L_2$仍发光。只将安全带插入插口时,两灯都不发光。根据以上描述,将电路图连接完整。
答案
6.如图所示
