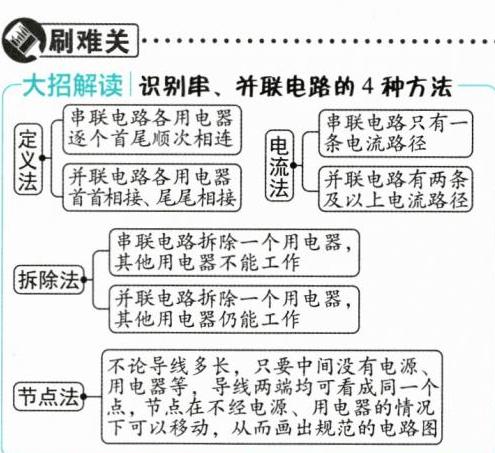

母题学大招 识别串、并联电路的4种方法

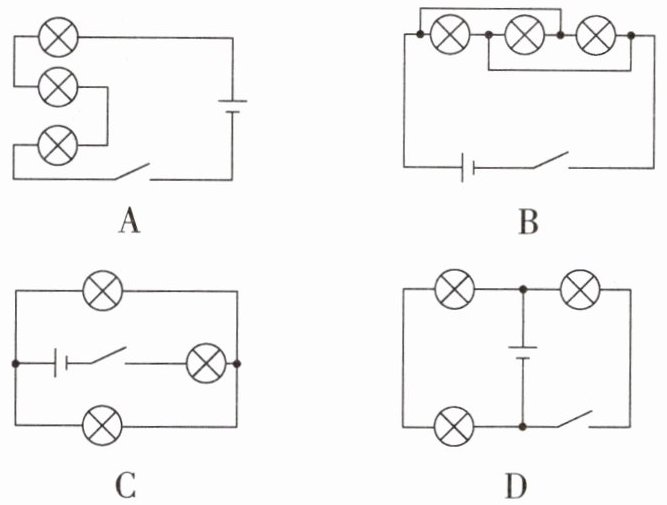

1[中]如图所示电路中，三个灯泡都并联的是（）

1.B 【解析】A 图中三个灯泡逐个顺次连接,是串联的,故 A 不符合题意;B 图中三个灯泡工作时互不影响,是并联的,故 B 符合题意; C 图中两个灯泡并联后再与第三个灯泡串联,故 C 不符合题意; D 图中两个灯泡串联后再与第三个灯泡并联,故 D 不符合题意。故选 B。
关键点拔
两个及以上的用电器可以独立工作,互不影响的电路是并联电路。

2[2025湖南湘潭调研,中]如图所示的电路图,下列说法中不正确的是 ()

A.只闭合$S_2$,$L_2$、$L_3$串联
B.只闭合$S_2$、$S_3$,只有$L_3$亮
C.$S_1$、$S_2$、$S_3$都闭合,$L_1$、$L_2$、$L_3$都亮
D.通过开关的闭合和断开,无法实现$L_1$、$L_2$并联

2.C 【解析】由电路图知,只闭合$S_2$,电流由电源正极流出,依次通过$L_3$、$S_2$和$L_2$后回到电源负极,$L_2$、$L_3$串联在电路中,故 A 正确,不符合题意。只闭合$S_2$、$S_3$,$L_1$所在支路开路,$L_2$被短路,只有$L_3$亮,故 B 正确,不符合题意。三个开关都闭合,$L_1$、$L_3$并联在电路中,$L_2$被短路,只有$L_1$、$L_3$亮,故 C 错误,符合题意。只闭合$S_1$,$L_1$、$L_2$串联在电路中;只闭合$S_3$,$L_3$单独工作;只闭合$S_1$、$S_2$,$L_1$、$L_3$并联后再与$L_2$串联;只闭合$S_1$、$S_3$,$L_1$与$L_2$串联后再与$L_3$并联;结合 ABC 选项知,通过开关的闭合和断开,无法实现$L_1$、$L_2$并联,故 D 正确,不符合题意。故选 C。

3[2026黑龙江哈尔滨质检,中]在如图所示的电路中,要使灯$\mathrm{L}_1$和$\mathrm{L}_2$连接成并联电路,应只闭合开关;要使两灯连接成串联电路,应闭合开关,同时断开开关。如果同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$,则会出现故障。

3.$S_2$、$S_3$ $S_1$ $S_2$、$S_3$ 电源短路 【解析】闭合开关$S_2$、$S_3$时,电流从电源正极出发,经过开关$S_2$后,一条流经$L_1$,一条流经$L_2$、开关$S_3$,汇合在一起回到电源的负极,此时$L_1$和$L_2$并联。要使两灯连接成串联电路,电流从电源的正极流出后,应依次经过开关$S_1$、灯泡$L_2$、灯泡$L_1$,最后回到电源的负极,因此应闭合开关$S_1$,同时断开开关$S_2$、$S_3$。同时闭合开关$S_1$、$S_3$时,导线直接连在了电源的两端,会造成电源短路。

C子题练变式 根据实物图识别串、并联电路

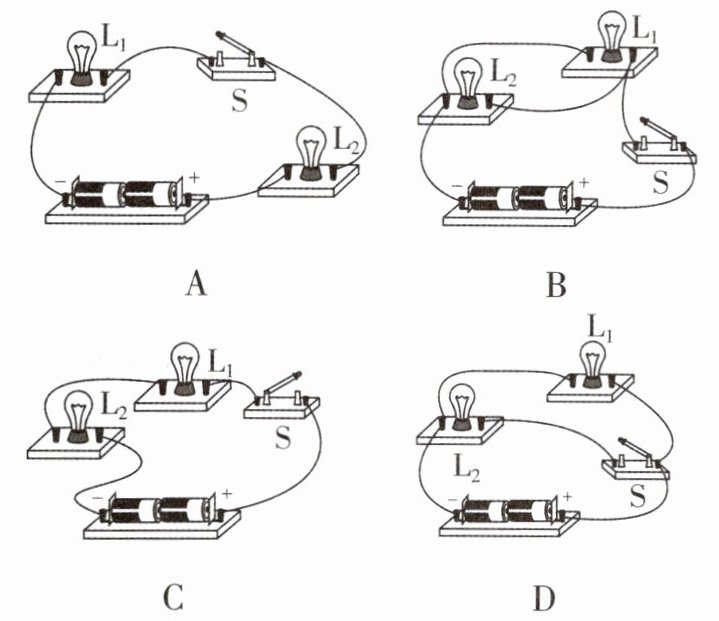

4[2025四川成都质检,中]如图所示的电路中,开关只控制$L_2$,且两灯互不影响的电路是（）

4.D 【解析】由图 A 可知两灯串联,开关控制整个电路,两灯相互影响,故 A 不符合题意;由图 B 可知两灯并联,开关接在干路上,开关控制整个电路,两灯互不影响,故 B 不符合题意;由图 C 可知两灯串联,开关控制整个电路,两灯相互影响,故 C 不符合题意;由图 D 可知两灯并联,开关接在$L_2$所在支路上,所以开关只控制$L_2$,两灯互不影响,故 D 符合题意。故选 D。
关键点拔
分析实物图可知,$L_1$和$L_2$是并联关系,开关$S_1$在干路上,控制整个电路;开关$S_2$在$L_2$所在的支路上,据此可画出对应的电路图。

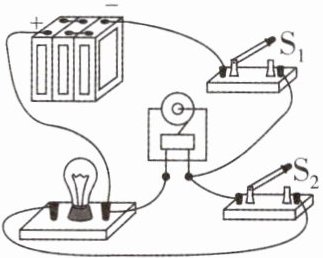

5[2025河北邢台调研,中]如图所示电路,有一个电铃和一个小灯泡,在开关闭合的情况不同时,下列说法中正确的是 ()

A.只闭合开关$S_1$时,电铃能工作,小灯泡不能工作
B.开关$S_1$和$S_2$都闭合时,电铃和小灯泡是串联的
C.只闭合开关$S_2$时,小灯泡能工作,电铃不能工作
D.开关$S_1$只能控制电铃,开关$S_2$只能控制小灯泡

5.A 【解析】
A 只闭合开关$S_1$时,电铃能工作,小灯泡不能工作,故 A 正确
B 开关$S_1$和$S_2$都闭合时,电铃和小灯泡是并联的,故 B 错误
C 只闭合开关$S_2$时,小灯泡和电铃都不能工作,故 C 错误
D 开关$S_1$在干路上,能控制整个电路,开关$S_2$和小灯泡串联,开关$S_2$只能控制小灯泡,故 D 错误

C子题练变式 根据工作特点识别串、并联电路
6[2026江西上饶质检,中]小明在家乡的元宵灯会上,看见很多小朋友都拿着一种创意花灯(如图)。花灯可以只发光或边发光边转动,则电动机和灯的连接方式应该是联。

6.并 【解析】花灯可以只发光或边发光边转动,说明电动机和灯连接的方式应该是并联。
