2026年能力素养与学力提升八年级物理上册苏科版第68页答案

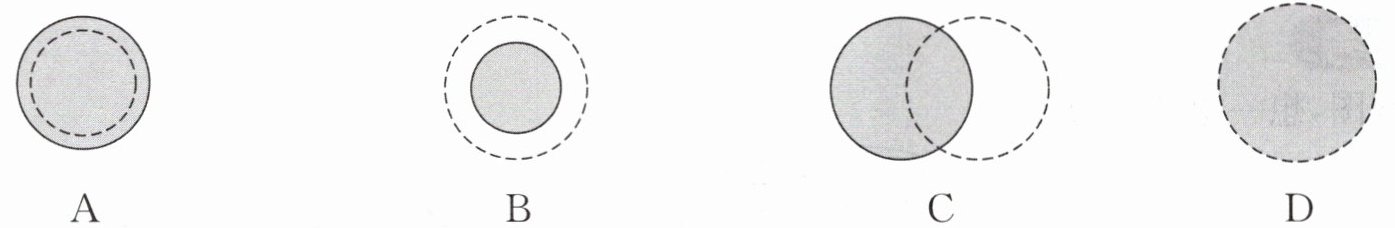

3. 如图所示，手电筒向下照射，发出的光照向空烧杯底，光束投射到烧杯底部形成一个圆形光斑（光斑边界用虚线圈表示）。再向烧杯中注水到一半高度，烧杯底部的光斑（用灰色圆斑表示）会变为下列图中的 （
B
）

答案

3. B
4. 如图所示，画出了光线通过透镜(图中未画出)的情形，其中为凸透镜的是 （
C
）


A.a
B.b、d
C.c
D.a、c

答案

4. C
5. 如图所示，这张烧烤桌装有一大块透镜，可以将透镜下面的金属烤盘上的食物烤熟，和用电或用炭的烧烤相比，胜在足够天然。图中的透镜是一个 （
A
）

A.凸透镜，对光具有会聚作用
B.凸透镜，对光具有发散作用
C.凹透镜，对光具有会聚作用
D.凹透镜，对光具有发散作用

答案

5. A
6. 完成光路图。

答案


6. 如图所示
7. 将两个三棱镜按如图所示组合，让两束平行光按如图所示的方向入射。
（1）请你根据光的折射规律，画出光束经过三棱镜的大致传播路径。
（2）如图所示的组合对光的作用和
凸
透镜对光的作用相似。

答案


7. (1) 如图所示 (2) 凸
1. 某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引起火灾。太阳光经过矿泉水瓶发生了
折射
（选填“反射”或“折射”），矿泉水瓶相当于
凸透镜
。因此，提醒大家在车内不要放置有聚光效果的物品。

答案

1. 折射 凸透镜
