7. 图$17 - 4 - 22为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I - U$图像,从图中可知()。

A.$R_{1} ＞ R_{2}$
B.$R_{1}$、$R_{2}$串联后,总电阻$I - U$图线在区域Ⅱ内
C.$R_{1}$、$R_{2}$并联后,总电阻$I - U$图线在区域Ⅲ内
D.$R_{1}$、$R_{2}$并联后,总电阻$I - U$图线在区域Ⅰ内

D 【解析】由欧姆定律可知,当两电阻器电流相同时,电阻越大电压越大,所以$R_{1}＜R_{2}$,故选项A错误。$R_{1}$、$R_{2}$串联后,总电阻变大,总电阻I-U图线在区域Ⅲ内,故选项B错误。$R_{1}$、$R_{2}$并联后,总电阻变小,总电阻I-U图线在区域Ⅰ内,故选项C错误,选项D正确。

8. (2023,齐齐哈尔)如图$17 - 4 - 23$所示,电源电压恒定,先只闭合开关$S_{1}$,两电表均有示数；再断开$S_{1}$,同时闭合$S_{2}和S_{3}$,此过程中()。

A.电压表示数变大,电流表示数变小
B.电压表示数变小,电流表示数不变
C.电压表示数与电流表示数乘积变大
D.电压表示数与电流表示数比值不变

C 【解析】只闭合开关$S_{1}$,两电阻器串联,电压表测电源电压,电流表测电路中的电流;再断开$S_{1}$,同时闭合$S_{2}$和$S_{3}$,两电阻器并联,电压表测电源电压,电流表测$R_{1}$中的电流,所以电压表示数不变,电流表示数变大,选项A、B错误。电压表示数与电流表示数乘积变大,电压表示数与电流表示数比值变小,故选项C正确,选项D错误。

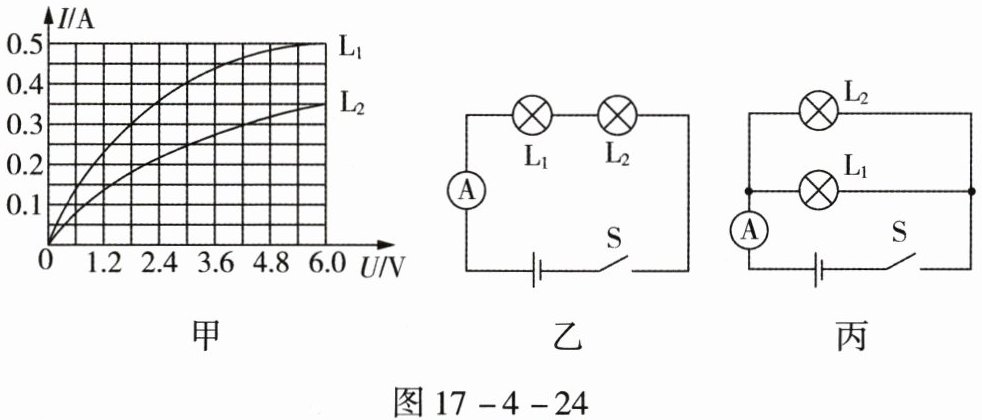

9. (2024,呼和浩特)图$17 - 4 - 24甲所示的是L_{1}$、$L_{2}两个灯泡的I - U$图像,请根据图像所给信息进行计算：
(1)若两灯泡串联在电路中(如图$17 - 4 - 24$乙所示),此时电流表的示数为$0.3A$,求此时两灯泡的电阻。
(2)保持电源电压不变,将两灯泡的连接方式改为并联(如图$17 - 4 - 24$丙所示),求此时电流表的示数。

(1)6Ω,14Ω;
(2)0.85 A。【解析】
(1)两灯串联,电流相等,都是0.3A,由题图甲可知,$L_{1}$两端电压是1.8V,$L_{1}$的阻值$R_{1}=\frac {U_{1}}{I}=\frac {1.8V}{0.3A}=6Ω$;由题图甲可知,$L_{2}$两端电压是4.2V,$L_{2}$的阻值$R_{2}=\frac {U_{2}}{I}=\frac {4.2V}{0.3A}=14Ω$;电源电压$U=U_{1}+U_{2}=1.8V+4.2V=6V$。
(2)并联时,两灯泡电压都等于电源电压6V,由题图甲可知,通过$L_{1}$的电流为0.5A,通过$L_{2}$的电流为0.35A,电流表测干路电流,示数为$I'=I_{1}+I_{2}=0.5A+0.35A=0.85A$。
