4. 我国的家庭照明电路的电压是
220
V；常用的一节新干电池的电压是1.5
V；铅蓄电池的电压是2
V；手机电池的电压是3.7
V。答案
220 1.5 2 3.7
5. 电压的高低可以用电压表测量,电压表在电路中的符号是____,测量某元器件两端的电压时,电压表必须与这个元件
并联
,并使标有“+
”号的接线柱靠近电源的正极,标有“−
”号的接线柱靠近电源的负极,还要注意被测电压不得超过所选测量范围的最大值
。答案
①并联 + − 测量范围的最大值
解析
V 并联 + - 量程
6. 学生用的电压表,通常有
3
个接线柱,2
个测量范围,如图16 - 1 - 3 所示,使用“ - ”和“15”接线柱,电压表的测量范围是0~15
V,每个大格表示5
V,每个小格表示0.5
V,指针所指的电压值是3
V。若使用“ - ”和“3”接线柱时,电压表的测量范围是0~3
V,每个大格表示1
V,每个小格表示0.1
V,指针所指的电压值是0.6
V。答案
3 2 0~15 5 0.5 3 0~3 1 0.1 0.6

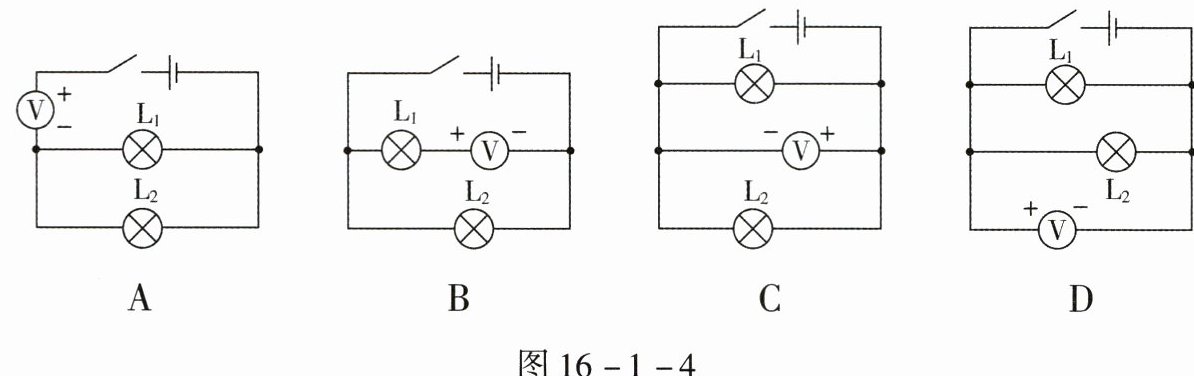

7. 如图 16 - 1 - 4 所示,用电压表测量灯 $ L_1 $ 两端的电压,正确的电路图是(
(attachment:image.png)
D
)。(attachment:image.png)
答案
D [解析]电压表串联在电路中，电压表的示数等于电源电压，选项A错误;图中电压表串联在$L_{1}$支路中，$L_{1}$不能发光，此时电压表相当于与$L_{2}$并联，能够测出$L_{2}$两端的电压，选项B错误;图中两灯泡并联，电压表的正、负接线柱连接错误，不能正确测出小灯泡$L_{1}$两端的电压，选项C错误;图中两灯泡并联，电压表测量电源电压，同时测量两个灯泡的电压，电压表“+”“−”接线柱接法也正确，选项D正确。

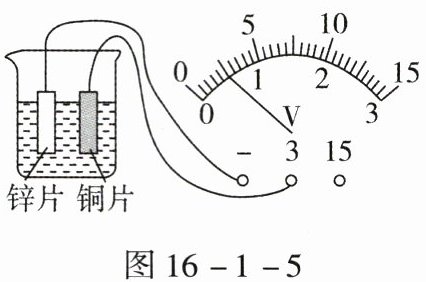

8. 在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池,试着用电压表测量这个自制电池的电压,请你观察图 16 - 1 - 5 中所示情况,回答下面的问题：这个电池的电压是
(attachment:image.png)
0.5
V；金属片铜片
是电池的正极。(attachment:image.png)
答案
0.5 铜片 [解析]题图中电压表所选测量范围为0~3V，对应的分度值为0.1V;根据指针所指位置可读出电压值为0.5V。根据电压表的使用规则:正接线柱靠近电源的正极，负接线柱靠近电源的负极，此时指针正向偏转可知，题图中的铜片是电池的正极。
解析
0.5；铜片
9. 如图 16 - 1 - 6 所示,电源电压为 1.5 V,某同学要测量灯两端的电压,但他错把电压表与灯串联起来了,当他闭合开关后,灯
不亮
(选填“亮”或“不亮”),电压表的示数为1.5
V。答案
不亮 1.5 [解析]由题图可知，电压表与灯泡串联，因电压表在电路中相当于断路，所以闭合开关后，灯不亮;电压表测量的是电源两端的电压，为1.5V。
解析
不亮 1.5
10. 一位同学选“0 ~ 3 V”测量范围的电压表测量电压,另一同学却读数为 12 V,实际测得的电压应该是(
A.24 V
B.2.4 V
C.0.24 V
D.1.2 V
B
)。A.24 V
B.2.4 V
C.0.24 V
D.1.2 V
答案
B
解析
电压表“0~3V”量程的分度值是“0~15V”量程的$\frac{1}{5}$。
误按“0~15V”量程读数为12V，实际电压为$12\mathrm{V}×\frac{1}{5}=2.4\mathrm{V}$。
B
误按“0~15V”量程读数为12V，实际电压为$12\mathrm{V}×\frac{1}{5}=2.4\mathrm{V}$。
B
