第33天 家庭电路的基本组成
家庭电路中,我们一按墙壁上的开关,天花板上的灯就亮了,墙上的开关是如何控制天花板上的灯的?墙壁上的插座,有两孔和三孔两类,它们有什么区别?实验室电路,通过滑动变阻器保护电路;家庭电路中,通过哪些装置保护电路呢?
第一步 学课本
知识点1 电路保护装置 难点
1.保险丝与空气开关
(1)保险丝。
①材料:保险丝是用铅锑合金制作的,铅锑合金的特点是电阻大、熔点低。不能用铜丝、铁丝等代替保险丝。
②作用:保险丝在电流过大时,升温快,熔化快,可以首先熔断,从而切断相线与家用电器的连接,保证安全。
③安装位置:安装在相线上。
(2)空气开关:在家用电路中总电流过大时,空气开关自动断开,切断电路,从而起到保护作用,也就是我们常说的“跳闸”。在找到问题并解决后,重新接通空气开关即可。
2.保护线与漏电保护器
(1)保护线。

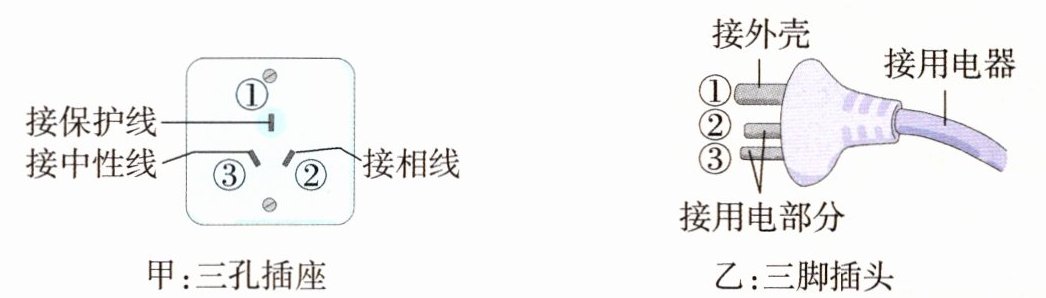

①连接:如图甲所示,在三孔插座中,上边的孔连接的导线是与大地连接的;该导线叫保护线(用PE表示,俗称地线)。如图乙所示,用电器上三脚插头的“①”脚与用电器的金属外壳接通。
②作用:当把三脚插头插在三孔插座里,就把金属外壳与大地连接起来。万一用电器内部相线绝缘皮破损或失去绝缘性能,使金属外壳与相线接通而带电,电流也会从保护线流走,即使人体接触外壳,一般情况下也不会造成伤害。
(2)漏电保护器。

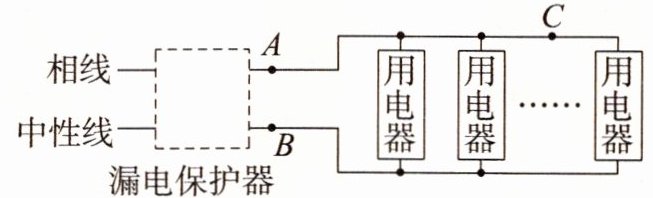

①安装位置:同时安装在相线和中性线上,如图所示。
②作用:发生漏电时,相线和中性线上的电流不相等,漏电保护器会迅速切断电路。
[小贴士]保险丝和空气开关主要是用来保护电路,在电路中电流过大时断开电路。漏电保护器主要是用来防止人体触电,在家庭电路发生漏电时断开电路。
【学以致用1】在①保险丝、②空气开关、③三脚插头、④漏电保护器四个元件中,主要作用是防止家庭电路电流过大的是;主要作用是防止人体触电的是。

①② ③④
[解析]保险丝、空气开关起到防止家庭电路中电流过大的作用;三脚插头最上面的“脚”与用电器的金属外壳接通,可以防止人体触电;漏电保护器可以在发生漏电时及时切断电路,防止人体触电。
