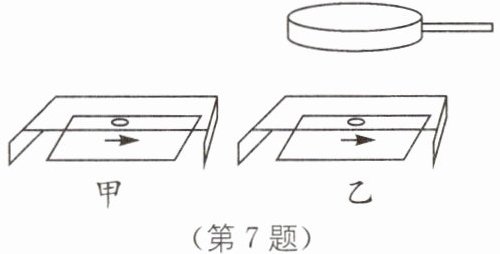

7. 如图所示,在自制水滴显微镜的实验中.

视频学重难
(1) 如图甲所示,将小水滴作为显微镜的镜,其直径约为4 mm,它与被观察物体的间距为10~15 mm.
(2)如图甲所示,透过小水滴应该可以看到位于水滴下方白纸上的“箭头”成(填“倒立”或“正立”)、(填“放大”或“缩小”)的像.如果不是这样,就要调整之间的距离,或者改变.
(3)如图乙所示,用凸透镜做镜,调整好小水滴与被观察物体的距离后,使箭头、小水滴、凸透镜上,并且保持凸透镜水平,眼睛不要离得太近,边观察边调节凸透镜的位置,当凸透镜与小水滴的距离适当时,就可以观察到箭头的像,这个像要比图甲所示情况下的像(填“大”或“小”)得多.

7.(1)物 (2)倒立 放大 水滴与箭头 小水滴的直径(厚度) (3)目 在同一条直线 大
[解析](1)如题图甲所示,小水滴接近圆形,且中间厚,边缘薄,所以其相当于一个焦距很小的凸透镜,是当作显微镜的物镜来使用的.(2)显微镜的物镜所成的像是倒立、放大的实像,所以透过小水滴应该可以看到位于水滴下方白纸上“箭头”倒立、放大的像;若不是这样的像,应改变物距或物镜的焦距,则可以适当调整水滴与箭头之间的距离或改变小水滴的直径(厚度).(3)如题图乙所示,凸透镜位于小水滴的上方,相当于显微镜的目镜;透过凸透镜去观察小水滴,使箭头、小水滴、凸透镜在同一直线上,此时凸透镜相当于一个放大镜,放大镜成的是正立、放大的虚像,因此这个像要比题图甲所示情况下的像大得多.
思路引导 中间厚、边缘薄的透镜为凸透镜,显微镜的物镜相当于投影仪的镜头,使物体成倒立、放大的实像;目镜的作用相当于一个放大镜,使物镜成的实像,通过目镜再成一个正立、放大的虚像,经过两次凸透镜的放大作用,使微小的物体放大许多倍.

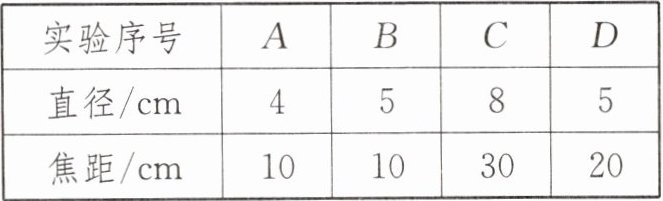

8. (2025·无锡梁溪区一模)跨学科实践课上同学们准备自制天文望远镜,实验室有四种规格的凸透镜如下表：


查得资料:望远镜的放大倍率取2至3倍为宜,放大倍率为物镜的焦距与目镜的焦距之比.选物镜与目镜直径大的,可适当增大观察范围,并使成像更亮更清晰.
(1)为获得较大放大倍率且使成像较亮、较清晰,小组应选用透镜做物镜,透镜做目镜最适宜.(填透镜序号)

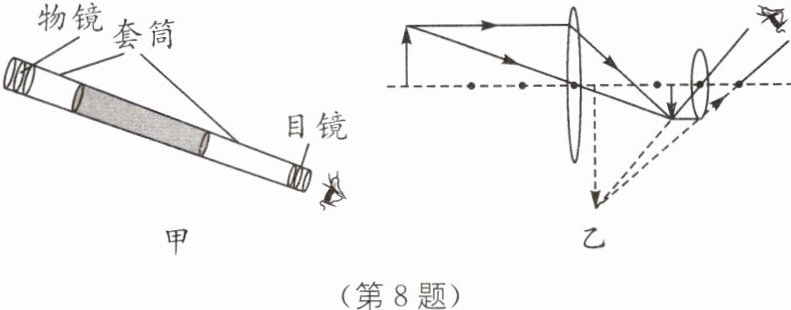

(2)图乙为望远镜成像原理图,物镜的原理相当于,目镜相当于.(填“放大镜”“投影仪”或“照相机”)

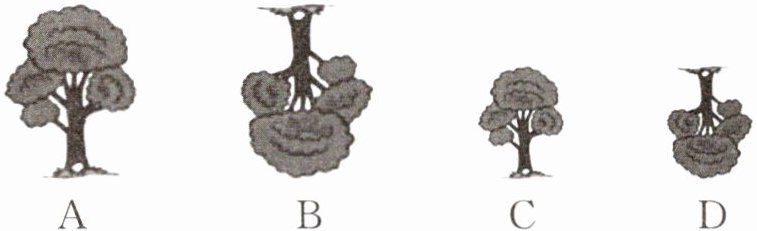

(3)制作完成后,他们用望远镜观察远处树木,肉眼直接观察树木如图丙所示,则在原地用自制望远镜看到的像是(填一个字母);与原物相比,通过望远镜所成的是树木(填“放大”或“缩小”)的虚像.


中考提分新题 提前感知中考常考题型与难度

8.(1)C B (2)照相机 放大镜 (3)D 缩小
[解析](1)根据资料可知,望远镜的放大倍率为物镜的焦距与目镜的焦距之比,且放大倍率取2至3倍为宜.要获得较大的放大倍率,应选择焦距较长的凸透镜作为物镜,焦距较短的凸透镜作为目镜.在给出的四种凸透镜中,C透镜的焦距为30 cm,是最长的,适合作为物镜;A、B透镜的焦距均为10 cm,相对较短,可作为目镜.同时,C透镜的直径为8 cm,是所有透镜中最大的,能增大观察范围并使成像更亮更清晰;而A、B透镜中,B透镜的直径为5 cm,大于A透镜的直径4 cm,所以选择B透镜做目镜更适宜.故应选用C透镜做物镜、B透镜做目镜.(2)物镜的作用是使远处的物体在焦点附近成倒立、缩小的实像,这与照相机的成像原理相似;目镜的作用是将物镜所成的实像再次放大,成正立、放大的虚像,其原理相当于放大镜.(3)通过天文望远镜最终看到的像是经过物镜成倒立的实像后再经目镜成正立的虚像后的结果,所以看到的是倒立的像.观察远处树木,肉眼直接观察树木是正立的,那么通过自制望远镜看到的像应该是倒立的,与原物相比,通过望远镜所成的是树木缩小的虚像.因为物镜成缩小的实像,目镜将这个实像放大,但整体而言,与原物相比还是缩小的.所以通过望远镜看到的是缩小的虚像.
望远镜看清远处物体的本质是将物体的像拉近,增大了视角

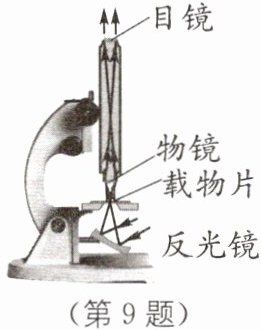

9. (2025·西藏中考)“工欲善其事，必先利其器.”人们对微观世界的观察离不开显微镜. 分析图中显微镜的光路可知：目镜(图中未画出)对光线有作用，相当于一个透镜.

9.会聚 凸
