8. 实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器,如图所示。“20Ω”指的是____接线柱间的电阻值,“2A”指的是____。
答案
A、B 滑动变阻器允许通过的最大电流为 2A
9. 如图所示是一种调节收音机音量兼开关的电位器,它是通过改变接入电路电阻线的____来改变其连入电路电阻大小的。按图示串联接入电路,要使音量最大,滑片P应接在____点;当顺时针旋转滑片P,音量变____;若要关闭收音机,滑片P应接在____点。
答案
长度 d 小 a

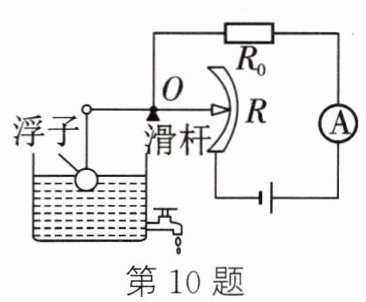

10. 如图是一种自动测定油箱内油面高度的装置。R₀为定值电阻,R是滑动变阻器,它的金属滑片连在杠杆的一端。从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低。当油面下降时,滑动变阻器连入电路的阻值将____(变大/不变/变小),电流表的示数将____(变大/不变/变小)。电路中R₀的作用是____。
答案
变大 变小 保护电路

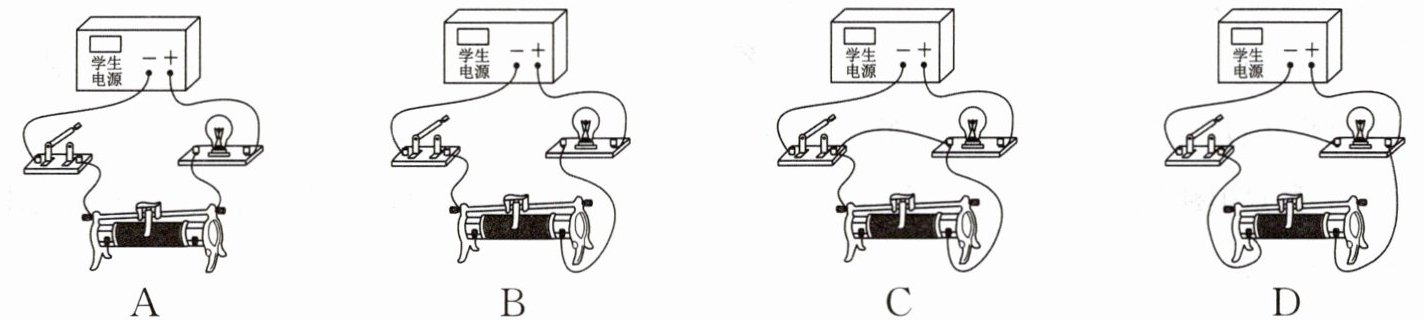

11. 电源的电压恒定,闭合开关后,向左移动滑片能改变小灯泡亮度的电路是()
答案
B
12. 如图所示是一种自动测定吊瓶药水量的装置,滑动变阻器R的金属滑片与滑杆(杠杆)相连,从电流表示数大小就可知道瓶内药水量的多少。观察分析图示可知,下列说法错误的是()
A. 电流表可以改装成药水量表
B. R₀在电路中起到保护电路的作用
C. 药水量增加,R的阻值减小,电流表示数变大
D. 药水量减少,R的阻值减小,电流表示数变小
A. 电流表可以改装成药水量表
B. R₀在电路中起到保护电路的作用
C. 药水量增加,R的阻值减小,电流表示数变大
D. 药水量减少,R的阻值减小,电流表示数变小
答案
D

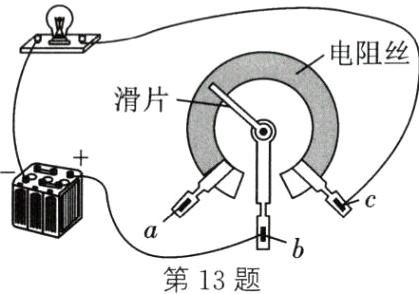

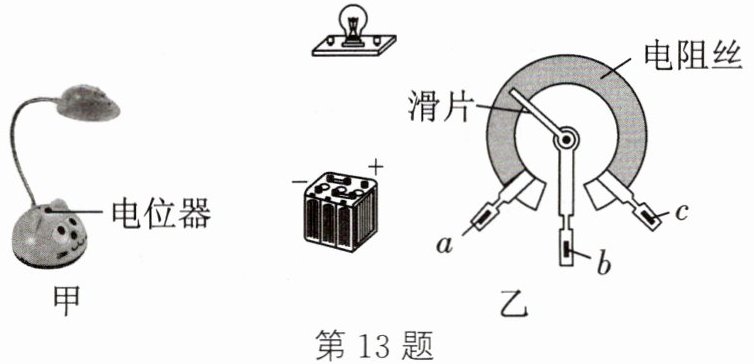

13. 如图甲是生活中常见的亮度可调的台灯,顺时针旋动调光的电位器旋钮灯会变亮,图乙是模拟台灯的工作电路图,a、b、c为电位器的接线柱。请你用笔画线代替导线连接此工作电路图。
答案
如图所示
