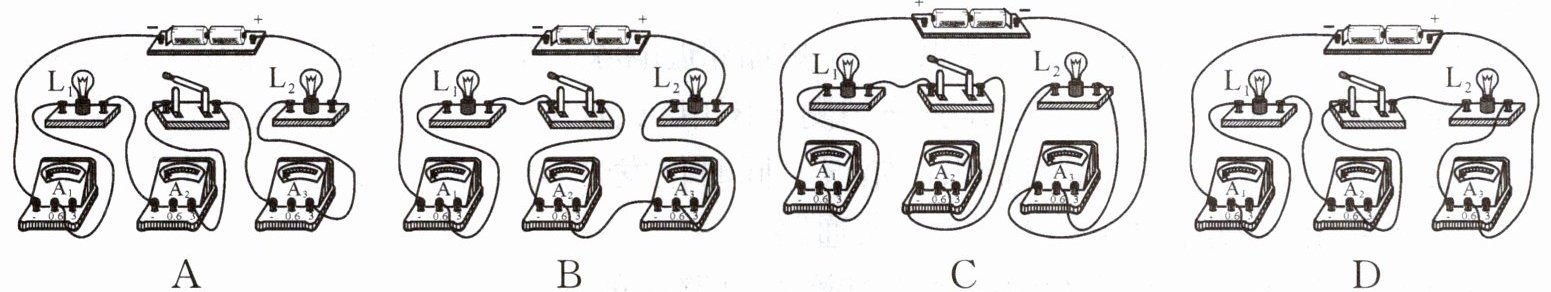

4. (2024·江岸联考)在完成探究串联电路中各处电流的关系实验后,小明借来其他小组的电流表,同时测量三个位置的电流以验证探究结果。下列实物电路连接最合理的是()

A.
B.
C.
D.

D

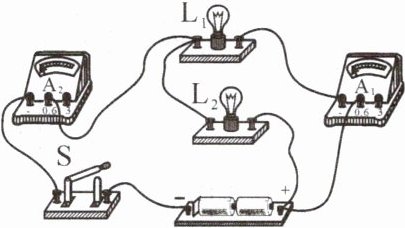

5. (鄂州中考)如图所示的实验电路,闭合开关$S$后,电流表$A的示数为0.5\ A$,电流表$A_{1}的示数为0.3\ A$。下列说法正确的是()

A. $L_{1}与L_{2}$串联
B. 开关$S只控制L_{1}$
C. $L_{1}$、$L_{2}的电流分别是0.3\ A$、$0.2\ A$
D. $L_{1}$、$L_{2}的电流分别是0.5\ A$、$0.3\ A$

C

6. 如图所示,当开关$S$闭合时,关于三个电流表$A_{1}$、$A_{2}和A_{3}$的示数,下列说法正确的是()

A. 电流表$A_{1}的示数等于通过灯泡L_{1}$的电流
B. 电流表$A_{1}的示数一定等于A_{2}和A_{3}$的示数之和
C. 三个电流表的示数相等
D. 电流表$A_{2}的示数等于通过灯泡L_{2}和L_{3}$的电流之和

D

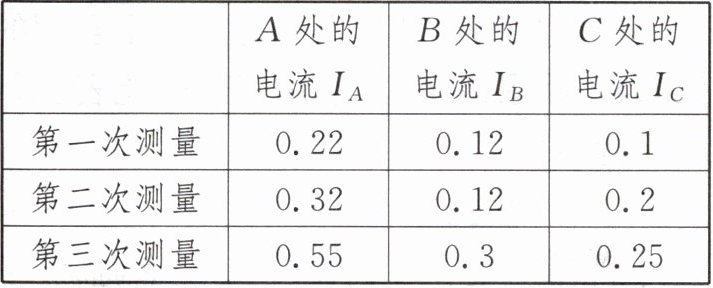

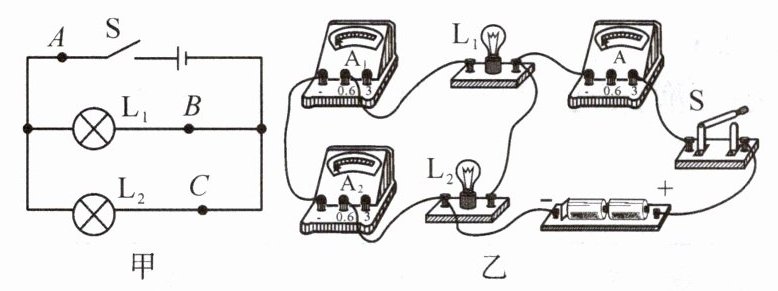

7. (黄石联考)为了探究并联电路中电流的规律,小明在图甲电路中的$A$、$B$、$C$三点各加一块电流表,并且连成了如图乙所示的实物图。

(1)小明发现电流表$A$指针指向零刻度线左端,这是因为____,调整后,小明刚要闭合开关时,小华及时制止了他,这是因为闭合开关可能会损坏电路中的元件____。小华发现这个电路中有一根导线接错了,请在这根导线上打“×”,然后画出正确的连接位置。
(2)改正错误后,为了防止个别偶然因素的影响,他们采用了以下两种方法来重复实验,完成了第二次和第三次测量。方法一:改变电源电压;方法二:更换其中一条支路中的灯泡(规格不同)。请你根据他们的实验步骤和有关数据回答下列问题:
①他们设计的表格中存在的不足之处是____。
②表格补充完整后,通过对数据的分析可知:第二次测量是采用上述的方法____(选填“一”或“二”)来进行的,实验结论是:并联电路中,____。

(1)电流表没调零 电流表A₂

(2)①电流没有单位 ②二 干路电流等于各支路电流之和
