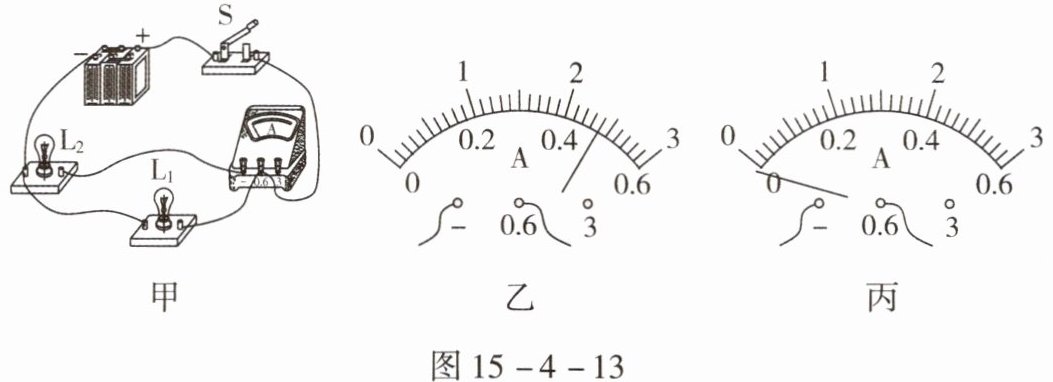

3. 小明在做“用电流表测量电流”的实验。

图15-4-13
(1)连接电路时,开关应处于（选填“断开”或“闭合”）状态,电流表应先用（选填“较大”或“较小”）测量范围试触。
(2)小明在连接好电路之后闭合开关,看到如图15-4-13丙所示的情景,那他将要进行的操作是。
A. 将电流表的正、负接线柱调换过来 B. 电流表选用0~3 A的测量范围
(3)改正错误后连接的电路如图15-4-13甲所示,则电流表测的是灯的电流。闭合开关后,若电流表的示数如图15-4-13乙所示,则通过该灯的电流是A。
(4)若闭合开关后,两灯均亮,但电流表指针不发生偏转,那么原因可能是。
A. 电流表内部断路 B. 开关处接触不良 C. 电流表被短接 D. 电源供电不足

(1)断开 较大 (2)A (3)L₂ 0.48 (4)C
【解析】(1)为保护电路,连接电路时,开关应处于断开状态。电流表应先用较大测量范围试触。
(2)开关闭合后,看到如题图丙所示的情景,其原因是电流表正、负接线柱接反了,所以应将电流表的正、负接线柱调换过来,选项A正确。(3)由题图甲知,电流表与L₂串联,所以电流表测量通过L₂的电流;由题图乙知,电流表的测量范围为0~0.6 A,分度值为0.02 A,示数为0.48 A。(4)电流表的示数为零,两灯泡都发光,说明不可能是电路断路或电源供电不足,则是由于电流表被短接,选项C正确。

【分析】
本题考查电流表的使用及电路相关基础操作，解题思路如下：
1. 第(1)问：连接电路时，为防止短路损坏元件，开关需断开；电流表使用前，因不确定电流大小，先用较大量程试触，避免电流过大烧坏电表。
2. 第(2)问：图丙中电流表指针反向偏转，是正负接线柱接反导致，需调换正负接线柱，对应选项A。
3. 第(3)问：图甲中电流表与L₂串联，故测L₂的电流；图乙电流表用0~0.6A量程，分度值0.02A，读数为0.48A。
4. 第(4)问：两灯均亮说明电路是通路，电流表无偏转说明电流表被短路，对应选项C。
【解析】
(1) 连接电路时，为保护电路，开关应处于断开状态；电流表使用时，应先用较大测量范围试触，防止电流过大损坏电流表。
(2) 图丙中电流表指针反向偏转，原因是电流表正、负接线柱接反，因此需将电流表的正、负接线柱调换过来，故选A。
(3) 由图甲可知，电流表与灯L₂串联，因此电流表测L₂的电流；图乙中电流表选用0~0.6A量程，分度值为0.02A，示数为0.48A。
(4) 闭合开关后两灯均亮，说明电路为通路，排除断路故障；电流表指针不偏转，说明电流表被短接，故选C。
【答案】
(1)断开；较大 (2)A (3)L₂；0.48 (4)C
【知识点】
电流表的使用、电路连接的基本操作、电流的测量
【点评】
本题为电学基础实验题，围绕电流表的正确使用展开，考查了电路连接的安全规则、电流表量程选择与读数、电路故障分析等核心知识点，难度适中，适合巩固电流表使用的基础内容。
【难度系数】
0.6

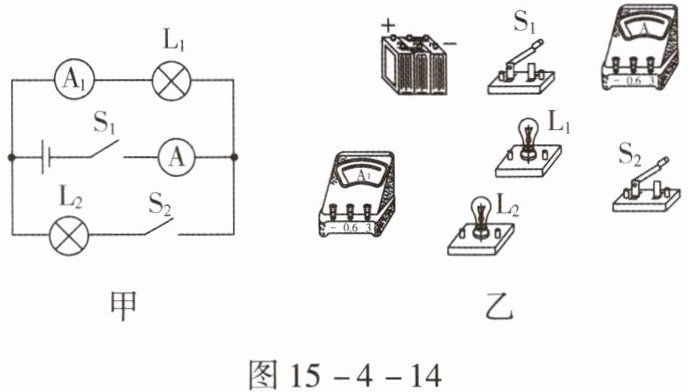

4. 根据图15 -4 -14甲所示的电路图，用笔画线表示导线将图15 -4 -14乙中的实物连接起来。 图15 -4 -14

如图答15 - 4 - 3所示。

【分析】首先分析图甲的电路结构：L₁与L₂并联，开关S₁在干路，电流表A测干路总电流，电流表A₁与L₁串联测L₁支路电流，开关S₂在L₂支路。连接实物时，需遵循“先串后并”原则，从电源正极出发，依次连接干路元件，再将两条支路并联接入电路，同时保证电流表正负接线柱连接正确（电流正进负出）。
【解析】连接步骤：1. 从电源正极出发，连接开关S₁的一端，S₁另一端接电流表A的正接线柱（图乙中电流表的“3”接线柱）；2. 电流表A的负接线柱引出导线，分为两条支路：一条支路接电流表A₁的正接线柱，A₁负接线柱连接L₁的一个接线柱，L₁另一个接线柱接电源负极；另一条支路接开关S₂的一端，S₂另一端连接L₂的一个接线柱，L₂另一个接线柱接电源负极；3. 检查连接，确保符合电路图的支路、干路及电流表的使用要求。
【答案】
【知识点】并联电路连接、电流表使用
【点评】本题考查根据并联电路图连接实物电路，需掌握并联电路特点和电流表的使用规则，属于电学基础操作题。
【难度系数】0.6

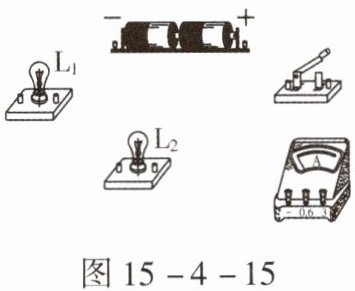

5.在图15-4-15中,用笔画线表示导线将图中的实物连接起来(导线不许交叉),并在虚线框内画出其对应的电路图。要求:两只电灯并联,电流表测量通过$L_2$的电流(电路中的总电流约为0.6 A)。

如图答15 - 4 - 4所示。

【分析】
要解决本题，需明确题目要求：两只电灯并联，电流表测量通过$L_2$的电流，总电流约0.6A。解题思路如下：1. 并联电路的电流有两条独立路径，干路开关控制整个电路；2. 电流表需与被测用电器（$L_2$）串联，根据总电流约0.6A，选择电流表的0~0.6A量程，且电流从电流表正接线柱流入、负接线柱流出；3. 连接实物时要保证导线不交叉，对应电路图需清晰体现并联结构，各元件位置对应正确。
【解析】
1. 实物连接步骤：
① 从电源正极出发，连接开关的一个接线柱，开关的另一接线柱作为干路分支点；
② 一条支路：将$L_1$的一个接线柱连接到干路分支点，$L_1$的另一个接线柱连接到电源负极；
③ 另一条支路：电流表选择0~0.6A量程，将电流表的正接线柱连接到干路分支点，电流表的负接线柱连接到$L_2$的一个接线柱，$L_2$的另一个接线柱连接到电源负极；
④ 检查所有导线无交叉，电流表与$L_2$串联，符合测量要求。
2. 电路图绘制：
在虚线框内，先画电源，电源正极接开关，开关后分两条支路：一条支路为$L_1$，另一条支路为电流表与$L_2$串联，两条支路汇合后回到电源负极。
【答案】
如图答15 - 4 - 4所示。

【知识点】
并联电路、电流表使用、电路图绘制
【点评】
本题考查并联电路的实物连接与电路图绘制，重点考查电流表的使用规则，是电学基础题型，需注意导线不交叉和电路结构的正确性。
【难度系数】
0.6

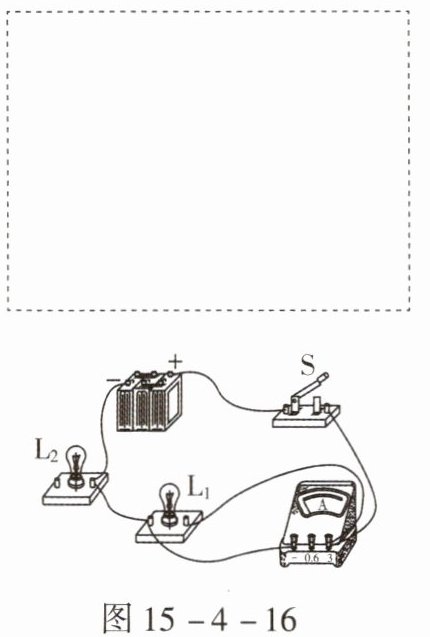

6. 指出图15 - 4 - 16所示电路中的错误之处。
(1) ；
(2) ；
(3) 。

(1)灯L₂没有接入电路 (2)电流表与灯L₁并联了 (3)电源短路
【解析】(1)元器件要接入电路,两个接线柱都要使用,而L₂只用了一个接线柱,故灯L₂没有接入电路;(2)图中电流表与灯L₁并联了,L₁被短路;(3)电流从电源的正极流出,经过开关、电流表、L₁的左接线柱、L₂的右接线柱回到负极,没有经过任何用电器,所以电源被短路。

【分析】
要找出电路错误，需逐个检查元件连接是否符合规则：先看灯泡L₂，用电器接入电路需两个接线柱都接线，观察L₂仅接一根线，未形成通路；再看电流表，电流表应串联在电路中，判断其是否与用电器并联；最后沿电流路径，检查是否存在不经过用电器直接连通电源正负极的短路情况。
【解析】
1. 灯L₂的连接：用电器接入电路需两个接线柱都接线，图中L₂仅连接了一个接线柱，未形成闭合通路，因此灯L₂没有接入电路；
2. 电流表的连接：电流表的正确使用规则是串联在电路中，图中电流表直接并联在灯L₁的两端，违反了电流表的使用要求；
3. 电源的状态：电流从电源正极流出，经过开关后，通过电流表，再经L₁的左接线柱、L₂的右接线柱回到电源负极，整个路径未经过正常工作的用电器，直接连通电源正负极，造成电源短路。
【答案】
(1)灯L₂没有接入电路；(2)电流表与灯L₁并联了；(3)电源短路
【知识点】
电路连接、电流表使用、电源短路
【点评】
本题考查实物电路的错误判断，需掌握电路元件的正确连接方法，是电路基础题，能帮助学生巩固电路连接的基本规则。
【难度系数】
0.3
