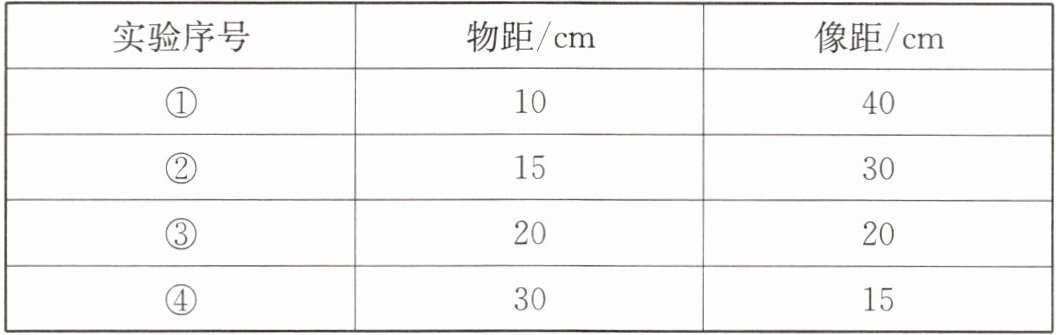

8. 小明做“探究凸透镜成像的规律”实验，记录了光屏上成清晰像时的4组数据，如下表所示。已知$f=10\ \mathrm{cm}$，下列数据中明显错误的一组是()。
| 实验序号 | 物距/cm | 像距/cm |
| --- | --- | --- |
| ① | 10 | 40 |
| ② | | 30 |
| ③ | 20 | 20 |
| ④ | 30 | 15 |

A.①
B.②
C.③
D.④

A

已知凸透镜焦距$f=10\ \mathrm{cm}$，根据凸透镜成像规律逐一判断：
1. 实验①：物距$u=10\ \mathrm{cm}=f$，此时光线经凸透镜后平行射出，无法在光屏上得到清晰的实像，该组数据错误；
2. 实验②：物距$u=15\ \mathrm{cm}$，满足$f＜u＜2f$，对应像距应大于$2f=20\ \mathrm{cm}$，$30\ \mathrm{cm}$符合成像规律；
3. 实验③：物距$u=20\ \mathrm{cm}=2f$，对应像距$v=2f=20\ \mathrm{cm}$，符合成像规律；
4. 实验④：物距$u=30\ \mathrm{cm}＞2f$，对应像距应满足$f＜v＜2f$，$15\ \mathrm{cm}$符合成像规律。
因此明显错误的是第①组。

9. 小华在做“探究凸透镜成像的规律”实验。

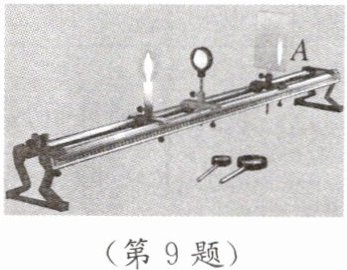

（1）如图所示，点燃蜡烛后发现烛焰的像成在光屏边缘的A处，产生这一现象的原因是。

（2）若烛焰放在距凸透镜20 cm处时，在光屏上得到等大的实像，则凸透镜焦距为cm。将烛焰放在距凸透镜15 cm处，调节光屏可得到倒立、（放大/缩小/等大）的实像。
（3）在上述实验基础上，将蜡烛向远离透镜的方向移动。要在光屏上再次得到清晰的像，应将光屏向（远离/靠近）透镜的方向移动，光屏上的像（变大/变小/不变）。
（4）当烛焰通过凸透镜在光屏上成像时，小华用不透明的纸挡住透镜上半部分，结果会怎样？

解：
（1）烛焰、凸透镜、光屏三者的中心不在同一高度
（2）凸透镜成等大实像时，物距等于2倍焦距，即$u=2f=20\ \mathrm{cm}$，解得$f=10\ \mathrm{cm}$。
当烛焰距凸透镜15 cm时，满足$f＜u＜2f$，此时成倒立、放大的实像。
答案依次为：10；放大
（3）蜡烛向远离透镜方向移动，物距增大，根据凸透镜成像规律，像距会减小，像变小，因此应将光屏向靠近透镜的方向移动，光屏上的像变小。
答案依次为：靠近；变小
（4）光屏上仍能成烛焰完整的像，只是透过透镜的光线总量减少，像的亮度会变暗。
