1.(2026聊城茌平区期中)如图是某跑步爱好者网购的一款香薰运动风扇,该风扇的电池电压最接近 ()

A.9 V
B.110 V
C.220 V
D.380 V

1. A

【分析】要判断运动风扇的电池电压，需结合生活中常见用电器的电压常识：家庭电路电压为220V，动力电路电压为380V，110V是部分国家的家庭电路电压，小型用电器（如运动风扇）的电池电压通常为几伏到十几伏，据此分析各选项。
【解析】逐一分析选项：
选项A：9V属于小型用电器常见的电池电压，符合运动风扇这类小型电器的电池供电特点；
选项B：110V是国外部分地区的家庭电路电压，我国无此类民用电压，运动风扇不会采用该电压；
选项C：220V是我国家庭电路的电压，这类小型风扇一般为电池供电，并非直接接入家庭电路，不符合；
选项D：380V是工业动力电路的电压，不可能是小型运动风扇的电池电压。因此答案选A。
【答案】A
【知识点】电压的估测；生活中的电压常识
【点评】本题结合生活中的运动风扇，考查对常见用电器电压的估测，需要学生掌握生活中不同场景的电压值，属于基础常识题，难度较低。
【难度系数】0.5

2. 关于电流表和电压表的使用，下列图示与说法正确的是（）

A.电流表测量通过灯$\mathrm{L}_1$的电流
B.电流表测量通过灯$\mathrm{L}_2$的电流
C.电压表测量灯$\mathrm{L}_1$两端的电压
D.电压表测量灯$\mathrm{L}_2$两端的电压

B

【分析】
要解决此题，需牢记电流表和电压表的正确使用规则：电流表应串联在被测电路中，电流从正接线柱流入、负接线柱流出；电压表应并联在被测电路两端，电流从正接线柱流入、负接线柱流出。需逐一分析每个选项的电表接线和测量对象是否符合规则。
【解析】
选项A：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，使用错误，排除A。
选项B：电流表与$\mathrm{L}_2$串联，电流从电流表的正接线柱流入、负接线柱流出，接线正确，且测量$\mathrm{L}_2$的电流，符合要求，B正确。
选项C：电压表并联在电路中，但正负接线柱接反，且测量对象不是$\mathrm{L}_1$两端电压，使用错误，排除C。
选项D：电压表正负接线柱接反，使用错误，排除D。
【答案】
B
【知识点】
电流表的使用，电压表的使用，电路连接
【点评】
本题考查电流表和电压表的正确使用，需掌握电表的接线规则和测量对象的判断，属于基础题，需仔细分析每个选项的细节。
【难度系数】
0.5

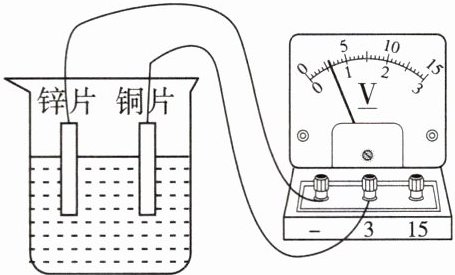

3.铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。下列说法正确的是 （）


A.锌片是电池的正极
B.这个电池的电压为6 V
C.这个电池的电压为3 V
D.这个电池的电压为0.6 V

3. D

【分析】
要解决这道题，需分两步思考：①根据电压表的使用规则（电流从正接线柱流入、负接线柱流出时指针正向偏转）判断自制电池的正负极；②根据电压表所选量程和分度值读取电压值，再逐一分析选项得出答案。
【解析】
1. 判断电池正负极：电压表正向偏转，说明与电压表正接线柱（接“3”的接线柱）相连的铜片是电池的正极，与负接线柱（接“-”的接线柱）相连的锌片是负极，因此A选项“锌片是电池的正极”错误。
2. 读取电池电压：电压表选用的是0~3V量程，该量程下分度值为0.1V，指针指向0.6V刻度处，所以这个自制电池的电压为0.6V，故B（6V）、C（3V）错误，D选项正确。
【答案】
D
【知识点】
电压表的使用、电压的测量
【点评】
本题结合自制盐水电池考查电压表的使用与读数，属于基础题型，核心是掌握电压表的使用规则和读数方法，难度不大。
【难度系数】
0.7

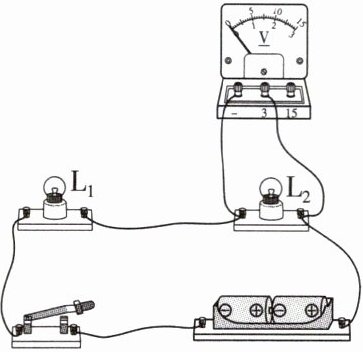

4.小明在实验室里连接了如图所示的电路，下列关于此电路的认识中，正确的是 （）


A.小灯泡并联，电压表测电源电压
B.小灯泡串联，电压表测$\mathrm{L}_2$两端的电压
C.若灯$\mathrm{L}_1$短路，则电压表示数为零
D.若灯$\mathrm{L}_2$短路，则电压表示数为3 V

4. B

【分析】首先通过电流路径判断电路连接方式：电流从电源正极出发，依次经过开关S、灯泡$\mathrm{L}_1$、灯泡$\mathrm{L}_2$后回到电源负极，因此两灯为串联；再观察电压表的连接，电压表并联在$\mathrm{L}_2$的两端，故电压表测量$\mathrm{L}_2$两端的电压。接下来逐一分析选项，判断对错。
【解析】1. 电路连接判断：电流依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，两灯是串联，A选项中“小灯泡并联”错误；2. 电压表测量对象：电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压，B选项符合分析，正确；3. 选项C分析：若$\mathrm{L}_1$短路，电压表相当于接在电源两端，示数等于电源电压，不为零，C错误；4. 选项D分析：若$\mathrm{L}_2$短路，电压表也被短路，示数为0，不是3V，D错误。
【答案】B
【知识点】串联电路、电压表的使用、电路故障分析
【点评】本题考查电路连接方式判断、电压表测量对象确定及电路故障分析，需先正确识别电路结构，再结合相关规则逐一分析选项，属于基础电路题，核心是掌握串并联电路的判断和电压表的使用规则。
【难度系数】0.6

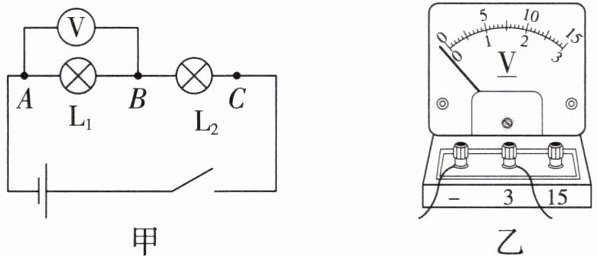

5.“探究串联电路的电压关系”的实验电路如图甲所示。下列说法正确的是 （）


A.电压表不可以直接接在电源两端测量电路两端总电压
B.选择电压表量程时，可以任意选择一个量程进行测量
C.测完$\mathrm{L}_1$两端的电压后，应先断开开关，再将电压表并联在$B$、$C$两端
D.在测量$\mathrm{L}_1$两端电压时，电压表示数如图乙所示时，则应当对电压表调零

5. C

【分析】本题考查“探究串联电路的电压关系”实验中电压表的使用规则，需结合电压表的使用要求（如能否直接接电源、量程选择、更换测量对象的操作、调零要求等）逐一分析选项，判断正误。
【解析】
选项A：电压表可直接并联在电源两端测量电源电压，因此A错误；
选项B：选择电压表量程时，需根据被测电压大小选合适量程，不能任意选择，否则会增大测量误差或损坏电表，因此B错误；
选项C：测完$\mathrm{L}_1$两端电压后，若要测$\mathrm{L}_2$两端（$B$、$C$间）电压，应先断开开关，再将电压表并联在$B$、$C$两端，符合实验操作规范，因此C正确；
选项D：图乙中电压表指针初始在0刻度线处，说明未测量时指针已归零，不需要调零，因此D错误。
【答案】C
【知识点】电压表的使用、串联电路电压规律
【点评】本题为电学基础实验题，考查电压表的正确使用方法，学生掌握电压表使用规则后，逐一分析选项即可得出答案，难度较低。
【难度系数】0.6

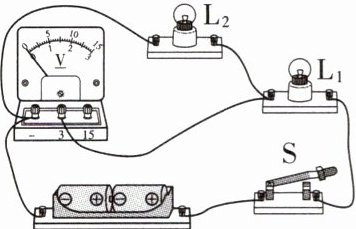

6.在探究串联电路电压的特点时,闭合开关,灯泡都不发光,电压表无示数。下列说法可能的是 ()


A.$\mathrm{L}_1$短路
B.$\mathrm{L}_1$开路
C.$\mathrm{L}_2$短路
D.$\mathrm{L}_2$开路

6. B

【分析】
首先，串联电路中两灯都不发光，说明电路为断路故障（若为短路，至少一个灯泡会发光，可先排除短路选项）；接着结合电压表的示数情况判断故障位置：电压表并联在$\mathrm{L}_2$两端，若电压表无示数，说明电压表两端无法接到电源两极，据此逐一分析选项。
【解析】
1. 排除短路类选项：若$\mathrm{L}_1$短路（选项A），电路为通路，$\mathrm{L}_2$会发光，不符合“都不发光”，排除A；若$\mathrm{L}_2$短路（选项C），电路为通路，$\mathrm{L}_1$会发光，不符合题意，排除C。
2. 分析断路类选项：若$\mathrm{L}_2$开路（选项D），电压表的右端接电源正极，左端可通过$\mathrm{L}_1$、开关接到电源负极，此时电压表相当于串联在电路中，会有示数（接近电源电压），不符合“电压表无示数”，排除D；若$\mathrm{L}_1$开路（选项B），整个电路断开，电压表的左端无法通过$\mathrm{L}_1$接到电源负极，电压表两端无电压，故电压表无示数，且电路断路导致两灯都不发光，符合题意。
【答案】
B
【知识点】
串联电路故障分析；电压表的使用
【点评】
本题考查串联电路的故障分析，需结合电路特点和电压表的工作原理，逐步排除不符合条件的选项，关键是明确断路时电压表有无示数的判断方法。
【难度系数】
0.5
