1 如图所示电路中,闭合开关S,若电路出现下列故障,请分析可能出现的现象。(灯泡均填发光情况)
(1)若灯$\mathrm{L}_1$与灯座接触不良,则电流表示数,电压表示数,灯$\mathrm{L}_2$;
(2)若灯$\mathrm{L}_2$断路,则电流表示数,电压表示数,灯$\mathrm{L}_1$;
(3)若灯$\mathrm{L}_1$短路,则电流表示数,电压表示数,灯$\mathrm{L}_2$;
(4)若灯$\mathrm{L}_2$短路,则电流表示数,电压表示数,灯$\mathrm{L}_1$;
(5)若电压表短路,则灯$\mathrm{L}_1$,灯$\mathrm{L}_2$;
(6)若电压表和电流表的位置互换,则灯$\mathrm{L}_1$,灯$\mathrm{L}_2$。

(1)无 有 不发光
(2)无 无 不发光
(3)有 无 发光
(4)有 有 发光
(5)不发光 发光
(6)不发光 不发光
【解析】 (1)分析题图电路可知,灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,电压表与灯$\mathrm{L}_1$并联,电流表测电路中的电流。若灯$\mathrm{L}_1$与灯座接触不良,则灯$\mathrm{L}_1$断路,电压表串联到电路中,测电源电压,电压表有示数,整个电路中没有电流通过,电流表无示数,灯$\mathrm{L}_2$不发光。
(2)若灯$\mathrm{L}_2$断路,则整个电路断路,整个电路中没有电流通过,电流表无示数,电压表两端无法与电源相通,电压表无示数,灯$\mathrm{L}_1$不发光。
(3)若灯$\mathrm{L}_1$短路,则灯$\mathrm{L}_2$单独接入电路,灯$\mathrm{L}_2$发光,电路中有电流通过,电流表有示数,电压表被短路,无示数。
(4)若灯$\mathrm{L}_2$短路,灯$\mathrm{L}_1$单独接入电路,电路中有电流通过,电流表有示数,灯$\mathrm{L}_1$发光,电压表两端与电源相通,电压表有示数。
(5)若电压表短路,则灯$\mathrm{L}_1$短路,不发光,灯$\mathrm{L}_2$单独接入电路,灯$\mathrm{L}_2$发光。
(6)若电压表和电流表的位置互换,电压表串联到电路中,整个电路中没有电流通过,灯$\mathrm{L}_1$、$\mathrm{L}_2$均不发光。

【分析】首先明确电路结构：灯$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表测电路中的电流，电压表并联在$\mathrm{L}_1$两端，测$\mathrm{L}_1$的电压。分析故障时，需根据断路、短路的特点，判断电路是否通路、有无电流，以及电压表能否接到电源两端，进而确定电表示数和灯泡发光情况。
【解析】(1)灯$\mathrm{L}_1$与灯座接触不良，即$\mathrm{L}_1$断路，此时电压表串联在电路中，由于电压表内阻极大，电路中电流几乎为0，电流表无示数；电压表相当于接在电源两端，测电源电压，有示数；电路无电流，$\mathrm{L}_2$不发光。
(2)灯$\mathrm{L}_2$断路，整个电路断开，电路中无电流，电流表无示数；电压表两端无法与电源两极连通，无示数；电路无电流，$\mathrm{L}_1$不发光。
(3)灯$\mathrm{L}_1$短路，此时电压表也被短路，无示数；电路为$\mathrm{L}_2$的简单电路，有电流，电流表有示数；$\mathrm{L}_2$发光。
(4)灯$\mathrm{L}_2$短路，电路为$\mathrm{L}_1$的简单电路，有电流，电流表有示数；电压表接在电源两端，测电源电压，有示数；$\mathrm{L}_1$发光。
(5)电压表短路，相当于$\mathrm{L}_1$被短路，$\mathrm{L}_1$无电流，不发光；电路为$\mathrm{L}_2$的简单电路，$\mathrm{L}_2$发光。
(6)电压表和电流表位置互换，电压表串联在电路中，电路中电流几乎为0，电流表无示数，两灯都无电流，均不发光。
【答案】(1)无；有；不发光 (2)无；无；不发光 (3)有；无；发光 (4)有；有；发光 (5)不发光；发光 (6)不发光；不发光
【知识点】电路故障分析、串联电路特点、电流表与电压表的使用
【点评】本题考查串联电路的故障分析，需掌握断路、短路对电路的影响，以及电流表、电压表的使用规则，是电学基础题型，能有效检验对电路的理解程度。
【难度系数】0.5

2 [2025哈尔滨四十七中月考]如图所示电路，电源电压保持不变。闭合开关后，两只灯泡均发光，若$\mathrm{L}_2$突然断路，则发生的情况是（）

A.灯泡$\mathrm{L}_1$变暗
B.电压表$\mathrm{V}$示数变大
C.电流表$\mathrm{A}_1$示数变小
D.电流表$\mathrm{A}_2$示数变小

D 由题图可知,开关闭合时,该电路为并联电路,电压表测量电源电压,电流表$\mathrm{A}_2$测量干路中的电流,$\mathrm{A}_1$测量通过灯泡$\mathrm{L}_1$的电流,开关接在干路中。并联电路中各支路互不影响,若$\mathrm{L}_2$突然断路,灯泡$\mathrm{L}_2$所在支路的电流为0,但通过灯泡$\mathrm{L}_1$的电流不变,电流表$\mathrm{A}_1$的示数不变,灯泡$\mathrm{L}_1$两端的电压仍然等于电源电压,$\mathrm{L}_1$亮度不变,故A、B、C不符合题意;根据并联电路的电流关系可知,通过灯泡$\mathrm{L}_1$的电流不变,通过灯泡$\mathrm{L}_2$的电流变为0,所以干路中的电流变小了,即电流表$\mathrm{A}_2$的示数变小,故D符合题意。

【分析】
首先分析电路结构：由题图可知，闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关控制整个电路。接着确定各电表的测量对象：电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测量$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$在干路，测量干路的总电流；电压表$\mathrm{V}$并联在$\mathrm{L}_2$两端，由于并联电路各支路电压等于电源电压，因此电压表$\mathrm{V}$测量电源电压。根据并联电路“各支路独立工作、互不影响，干路电流等于各支路电流之和”的特点，分析$\mathrm{L}_2$断路后的变化：$\mathrm{L}_2$断路后，$\mathrm{L}_1$支路的电压仍等于电源电压，其电阻不变，所以$\mathrm{L}_1$支路的电流不变，$\mathrm{A}_1$示数不变，$\mathrm{L}_1$亮度不变；电压表$\mathrm{V}$测电源电压，示数不变；干路电流等于$\mathrm{L}_1$支路电流与$\mathrm{L}_2$支路电流之和，$\mathrm{L}_2$断路后其支路电流为0，因此干路电流变小，$\mathrm{A}_2$示数变小。
【解析】
1. 电路分析：由题图可知，闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$并联，开关位于干路；电流表$\mathrm{A}_1$与$\mathrm{L}_1$串联，测$\mathrm{L}_1$支路的电流；电流表$\mathrm{A}_2$在干路，测干路总电流；电压表$\mathrm{V}$并联在$\mathrm{L}_2$两端，因并联电路各支路电压等于电源电压，故$\mathrm{V}$测电源电压。
2. 并联电路特点：并联电路中各支路独立工作、互不影响，干路电流等于各支路电流之和。
3. $\mathrm{L}_2$断路后的变化：当$\mathrm{L}_2$突然断路时，$\mathrm{L}_1$支路两端电压仍等于电源电压，$\mathrm{L}_1$的电阻不变，根据欧姆定律$I=\frac{U}{R}$，通过$\mathrm{L}_1$的电流不变，因此电流表$\mathrm{A}_1$示数不变，灯泡$\mathrm{L}_1$亮度不变；电压表$\mathrm{V}$测量电源电压，其示数不变；干路电流等于$\mathrm{L}_1$支路电流与$\mathrm{L}_2$支路电流之和，$\mathrm{L}_2$断路后其支路电流为0，所以干路电流变小，即电流表$\mathrm{A}_2$示数变小。
【答案】
D
【知识点】
并联电路的特点；电流表与电压表的使用
【点评】
本题考查并联电路的电流、电压特点，解题关键是正确分析电路连接方式及各电表的测量对象，利用并联支路互不影响、干路电流等于支路电流之和的规律分析各电表示数变化，属于基础电路分析题。
【难度系数】
0.6

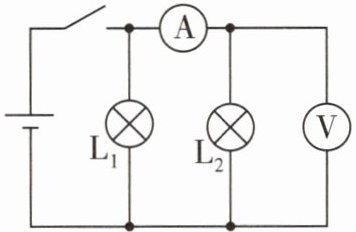

3 [2025西安陕师大附中期中] 某同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关，灯$\mathrm{L}_1$、$\mathrm{L}_2$都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是 ()

A.灯$\mathrm{L}_1$短路
B.灯$\mathrm{L}_1$断路
C.灯$\mathrm{L}_2$短路
D.灯$\mathrm{L}_2$断路

B 由题图可知,两灯并联,电压表测量电源的电压,电流表测量通过$\mathrm{L}_2$的电流。一盏灯灭了,两表示数不变,说明电压表还能与电源相通,$\mathrm{L}_2$中还有电流,则$\mathrm{L}_1$熄灭,发生断路故障。故B符合题意。

【分析】
首先明确电路结构：题图中$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表与$\mathrm{L}_2$串联，测量$\mathrm{L}_2$支路的电流；电压表并联在电源两端，测量电源电压。故障现象为“一盏灯熄灭，电流表、电压表示数均不变”，说明电压表仍与电源连通，$\mathrm{L}_2$支路正常，故障出在$\mathrm{L}_1$支路，且故障不会影响$\mathrm{L}_2$支路的工作，据此逐一分析选项。
【解析】
1. 确定电路连接：$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表测$\mathrm{L}_2$的电流，电压表测电源电压。
2. 分析各选项：
选项A：若$\mathrm{L}_1$短路，会造成电源短路，两灯均不发光，电流表、电压表均无示数，不符合题意；
选项B：若$\mathrm{L}_1$断路，并联电路各支路独立工作，$\mathrm{L}_2$支路不受影响，仍正常发光；电流表仍测$\mathrm{L}_2$的电流，示数不变；电压表仍测电源电压，示数不变，仅$\mathrm{L}_1$熄灭，符合题意；
选项C：若$\mathrm{L}_2$短路，会造成电源短路，两灯均不发光，电流表、电压表均无示数，不符合题意；
选项D：若$\mathrm{L}_2$断路，电流表所在支路断开，电流表示数变为0，不符合“电流表示数不变”的条件，排除。
综上，故障为$\mathrm{L}_1$断路，选B。
【答案】
B
【知识点】
并联电路故障分析、电流表与电压表的使用
【点评】
本题考查并联电路的故障判断，核心是明确并联电路各支路独立工作的特点，结合电表测量对象分析故障影响，是电学故障类的基础题型。
【难度系数】
0.5

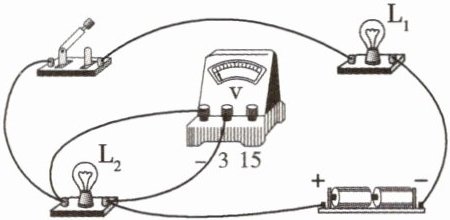

4 如图所示的电路中,两个灯泡的规格相同。闭合开关后,只有一个灯泡发光,电压表指针偏转明显。则故障原因可能是 ()

A.$\mathrm{L}_1$ 短路
B.$\mathrm{L}_1$ 断路
C.$\mathrm{L}_2$ 短路
D.$\mathrm{L}_2$ 断路

A 题图中,两个灯泡串联,有一个灯泡发光,一个灯泡不发光,表明电路是通路,不发光的灯泡被短路,电压表有示数,表明与电压表并联的灯泡$\mathrm{L}_2$没有被短路,故电路中的故障可能是灯泡$\mathrm{L}_1$短路。

【分析】
首先观察电路，确定两个灯泡为串联连接。闭合开关后只有一个灯泡发光，说明电路是通路，故障类型为短路（若为断路，整个电路断开，两灯都不发光，可排除断路选项）。再看电压表，它并联在$\mathrm{L}_2$两端，指针偏转明显，说明电压表能接到电源两端，$\mathrm{L}_2$是通路，因此故障是与电压表并联之外的$\mathrm{L}_1$发生短路，导致$\mathrm{L}_1$不发光，$\mathrm{L}_2$发光，电压表测$\mathrm{L}_2$电压有示数。
【解析】
1. 确定电路连接：由题图可知，$\mathrm{L}_1$与$\mathrm{L}_2$串联。
2. 判断故障类型：闭合开关后只有一个灯泡发光，说明电路为通路，故障是短路，排除断路选项B（$\mathrm{L}_1$断路）、D（$\mathrm{L}_2$断路），因为断路时电路断开，两灯均不发光。
3. 分析电压表与故障：电压表并联在$\mathrm{L}_2$两端，指针偏转明显，说明电压表两端能与电源两极连通，$\mathrm{L}_2$正常工作，因此故障是$\mathrm{L}_1$短路，此时$\mathrm{L}_1$相当于导线不发光，$\mathrm{L}_2$通路发光，符合题意。
【答案】
A
【知识点】
串联电路故障分析、电压表的使用
【点评】
本题考查串联电路的故障判断，需结合通路、短路、断路的特点，以及电压表的测量对象和示数特点分析，是电学故障类的典型题型。
【难度系数】
0.5

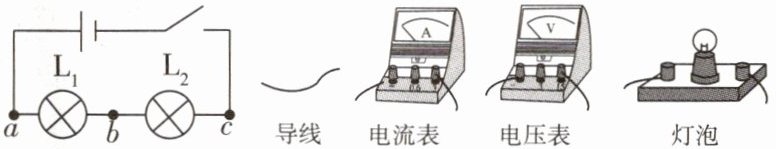

5 如图所示,小敏在做“组成串联电路”的实验,当电路连好后,闭合开关,两灯均不亮,经检查,电路连接无误,老师告诉她是其中一个灯泡坏了,下列方法不能检测出坏掉的灯泡的是 ()


A.用一根导线分别与两个灯泡并联
B.用一个电流表分别串联在图中的a、b、c三点
C.用一个电压表分别与两个灯泡并联
D.用一个灯泡分别与两个灯泡并联

B 由题意知,其中一个灯泡发生断路。A项中,用一根导线分别与两个灯泡并联,则断路的地方会接通,另一个灯泡会发光,可行;B项中,用一个电流表分别串联在题图中的a、b、c三点,电路依然处于断路状态,电流表均无示数,无法测出故障,不可行;C项中,用一个电压表分别与两个灯泡并联,当电压表并联在断路的灯泡两端时,电压表有示数,能测出故障,可行;D项中,用一个灯泡分别与两个灯泡并联,当灯泡发光时,与其并联的灯泡即为坏掉的灯泡,能测出故障,可行。

【分析】
首先明确电路故障：串联电路中两灯均不亮，且电路连接无误，说明故障为其中一个灯泡断路（若为短路，另一灯泡会发光）。要检测断路的灯泡，需利用断路时的电路特点：断路处两端存在电压，或接入通路后电路导通。接下来逐个分析选项的检测原理：
A选项：用导线并联在灯泡两端，若并联在断路灯泡上，相当于接通断路处，电路导通，另一灯泡会发光，可判断故障；
B选项：电流表串联在断路电路中，无论串联在a、b、c哪点，电路始终为断路状态，电流表均无示数，无法区分故障位置；
C选项：电压表并联在灯泡两端，若并联在断路灯泡上，电压表相当于接在电源两端，会有示数，可判断故障；
D选项：用灯泡并联在待测灯泡两端，若该灯泡发光，说明并联的原灯泡断路，电路导通，可判断故障。
【解析】
由题意知，电路为串联电路，闭合开关两灯均不亮，且电路连接无误，说明故障为其中一个灯泡断路。对各选项分析如下：
1. A选项：用一根导线分别与两个灯泡并联，若断路的灯泡被导线并联接通，电路形成通路，另一灯泡会发光，可检测出故障，方法可行；
2. B选项：用电流表分别串联在a、b、c三点，由于电路本身处于断路状态，电流表串联后整个电路仍为断路，电流表均无示数，无法判断哪个灯泡断路，方法不可行；
3. C选项：用电压表分别与两个灯泡并联，当电压表并联在断路的灯泡两端时，电压表相当于直接接在电源两端，会有示数，能检测出故障，方法可行；
4. D选项：用一个灯泡分别与两个灯泡并联，若并联后该灯泡发光，说明与其并联的原灯泡断路，电路导通，能检测出故障，方法可行。
【答案】
B
【知识点】
串联电路故障检测、电流表使用、电压表使用
【点评】
本题考查串联电路断路故障的检测方法，需掌握电流表、电压表在故障检测中的作用，以及导线、灯泡并联对断路电路的影响，是电路故障分析的典型题型。
【难度系数】
0.5
