9. 核心素养 科学思维「2026广东深圳南山外国语学校期中，★★☆」在如图所示的电路中，电源电压保持不变。闭合开关$\mathrm{S}_1$，当开关$\mathrm{S}_2$由断开到闭合时，下列说法正确的是 (
A.电流表$\mathrm{A}_1$的示数减小，电压表的示数不变
B.电流表$\mathrm{A}_1$的示数增大，电压表的示数不变
C.电流表$\mathrm{A}_2$的示数减小，电压表的示数不变
D.电流表$\mathrm{A}_2$的示数不变，电压表的示数减小
第9题图 第10题图
B
)A.电流表$\mathrm{A}_1$的示数减小，电压表的示数不变
B.电流表$\mathrm{A}_1$的示数增大，电压表的示数不变
C.电流表$\mathrm{A}_2$的示数减小，电压表的示数不变
D.电流表$\mathrm{A}_2$的示数不变，电压表的示数减小
第9题图 第10题图
答案
9.B 开关$\mathrm{S}_2$断开时,电压表测电源电压,电流表$\mathrm{A}_1$、$\mathrm{A}_2$都测通过$R_2$的电流;开关$\mathrm{S}_2$闭合时,$R_1$、$R_2$并联,电压表测电源电压,电流表$\mathrm{A}_1$测干路电流,电流表$\mathrm{A}_2$测通过$R_2$的电流。由于并联电路的各个支路互不影响,因此开关$\mathrm{S}_2$由断开到闭合的过程中,通过$R_2$的电流不变,即电流表$\mathrm{A}_2$的示数不变,电流表$\mathrm{A}_1$的示数变大。开关$\mathrm{S}_2$由断开到闭合的过程中,电压表始终测电源电压,所以电压表的示数不变。故选B。
解析
【分析】
要解决该电路动态问题，需分两种开关状态分析电路结构：先明确S₂断开时的电路组成、电表测量对象，再分析S₂闭合后的电路变化，结合并联电路的特点判断电表示数的变化情况。
【解析】
1. 当闭合开关$\mathrm{S}_1$，开关$\mathrm{S}_2$断开时：电路为$R_2$的简单电路，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测量通过$R_2$的电流，电压表并联在电源两端，测量电源电压。
2. 当开关$\mathrm{S}_2$闭合后：$R_1$与$R_2$并联，电压表仍并联在电源两端，因此电压表测量的电源电压不变；电流表$\mathrm{A}_2$测量通过$R_2$的电流，由于并联电路各支路独立工作、互不影响，所以$R_2$的电流不变，即$\mathrm{A}_2$示数不变；电流表$\mathrm{A}_1$测量干路电流，干路电流等于各支路电流之和，此时新增了$R_1$的支路电流，因此$\mathrm{A}_1$的示数增大。
综上，开关$\mathrm{S}_2$由断开到闭合时，电压表的示数不变，电流表$\mathrm{A}_1$示数增大，$\mathrm{A}_2$示数不变，对应选项B正确。
【答案】
B
【知识点】
并联电路特点、电流表使用、电压表使用
【点评】
本题为电路动态分析题，核心是判断开关通断时的电路连接方式，利用并联电路“各支路独立、干路电流等于支路电流之和”的特点分析电表示数变化，需掌握电表测量对象的判断方法，属于中等难度的电路基础题。
【难度系数】
0.6
要解决该电路动态问题，需分两种开关状态分析电路结构：先明确S₂断开时的电路组成、电表测量对象，再分析S₂闭合后的电路变化，结合并联电路的特点判断电表示数的变化情况。
【解析】
1. 当闭合开关$\mathrm{S}_1$，开关$\mathrm{S}_2$断开时：电路为$R_2$的简单电路，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测量通过$R_2$的电流，电压表并联在电源两端，测量电源电压。
2. 当开关$\mathrm{S}_2$闭合后：$R_1$与$R_2$并联，电压表仍并联在电源两端，因此电压表测量的电源电压不变；电流表$\mathrm{A}_2$测量通过$R_2$的电流，由于并联电路各支路独立工作、互不影响，所以$R_2$的电流不变，即$\mathrm{A}_2$示数不变；电流表$\mathrm{A}_1$测量干路电流，干路电流等于各支路电流之和，此时新增了$R_1$的支路电流，因此$\mathrm{A}_1$的示数增大。
综上，开关$\mathrm{S}_2$由断开到闭合时，电压表的示数不变，电流表$\mathrm{A}_1$示数增大，$\mathrm{A}_2$示数不变，对应选项B正确。
【答案】
B
【知识点】
并联电路特点、电流表使用、电压表使用
【点评】
本题为电路动态分析题，核心是判断开关通断时的电路连接方式，利用并联电路“各支路独立、干路电流等于支路电流之和”的特点分析电表示数变化，需掌握电表测量对象的判断方法，属于中等难度的电路基础题。
【难度系数】
0.6
10.「2026山东师大二附中月考改编，★★☆」如图所示电路中，闭合开关后，要使两灯都发光，甲、乙、丙三处所连的电表是（
A.电流表、电压表、电压表
B.电流表、电流表、电压表
C.电压表、电流表、电压表
D.电流表、电流表、电流表
C
）A.电流表、电压表、电压表
B.电流表、电流表、电压表
C.电压表、电流表、电压表
D.电流表、电流表、电流表
答案
10.C 当两个灯泡串联时,电流的路径只有一条,先后经过两个灯泡,则乙为电流表;甲、丙并联接入电路中,则甲、丙为电压表。当两个灯泡并联时,电流的路径有两条,分别经过两个灯泡,甲、丙串联接入电路中,则甲、丙为电流表;乙并联接入电路中,则乙为电压表。故选C。
解析
【分析】要使两灯都发光，需明确电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在被测电路两端。结合电路结构，分析电流路径，判断各电表的类型，避免短路用电器。
【解析】根据电流表串联、电压表并联的特点：若L₁与L₂串联，电流路径为：电源正极→开关S→L₂→乙→L₁→电源负极，此时乙需串联在电流路径中，故乙为电流表；甲并联在L₂两端，丙并联在L₁两端，为避免短路，甲、丙需为电压表，这样两灯串联，均能发光。若甲或丙为电流表，会短路对应灯泡，无法正常发光，因此甲、丙为电压表，乙为电流表，对应选项C。
【答案】C
【知识点】电流表、电压表的使用；串联电路
【点评】本题考查电表的正确使用，核心是掌握电流表串联、电压表并联的规则，结合串并联电路的电流路径分析，判断电表类型，需注意避免短路用电器，属于中等难度题。
【难度系数】0.5
【解析】根据电流表串联、电压表并联的特点：若L₁与L₂串联，电流路径为：电源正极→开关S→L₂→乙→L₁→电源负极，此时乙需串联在电流路径中，故乙为电流表；甲并联在L₂两端，丙并联在L₁两端，为避免短路，甲、丙需为电压表，这样两灯串联，均能发光。若甲或丙为电流表，会短路对应灯泡，无法正常发光，因此甲、丙为电压表，乙为电流表，对应选项C。
【答案】C
【知识点】电流表、电压表的使用；串联电路
【点评】本题考查电表的正确使用，核心是掌握电流表串联、电压表并联的规则，结合串并联电路的电流路径分析，判断电表类型，需注意避免短路用电器，属于中等难度题。
【难度系数】0.5
11.「2026河南洛阳老城期中，★★☆」如图所示电路中，闭合开关S，两灯均发光。下列说法正确的是（
A.电压表测灯$\mathrm{L}_1$两端电压
B.电压表测电源和$\mathrm{L}_2$两端电压
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流一样大
D.开关断开时，电流表无示数，但电压表有示数
AC
）A.电压表测灯$\mathrm{L}_1$两端电压
B.电压表测电源和$\mathrm{L}_2$两端电压
C.通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流一样大
D.开关断开时，电流表无示数，但电压表有示数
答案
11.AC 当开关闭合时,两灯泡串联,电流表测电路电流,电压表测$\mathrm{L}_1$两端电压,根据串联电路中电流处处相等知,通过灯$\mathrm{L}_1$和灯$\mathrm{L}_2$的电流一样大,故A、C正确,B错误。当开关断开时,电路为断路,电压表、电流表都没有示数,D错误。故选A、C。
解析
【分析】
要解决本题，需先明确闭合开关时的电路连接方式，再判断各电表的测量对象，结合串联电路特点分析选项；开关断开时，需分析断路状态下电表的示数情况。首先确定闭合开关后，L₁与L₂串联，电流表测串联电路电流，电压表并联在L₁两端；再逐一分析每个选项的正误。
【解析】
1. 闭合开关S时，电流路径为：电源正极→L₁→电流表A→L₂→开关S→电源负极，因此L₁和L₂串联，电流表测串联电路的电流。根据串联电路“电流处处相等”的特点，通过L₁和L₂的电流一样大，故C正确。
2. 电压表并联在L₁两端，因此电压表测L₁两端的电压，并非电源和L₂两端的电压，故A正确，B错误。
3. 开关断开时，整个电路断路，电流表所在支路无电流，电流表无示数；电压表的右端无法通过断开的开关连接到电源负极，因此电压表两端无电压差，电压表也无示数，故D错误。
综上，正确选项为AC。
【答案】
AC
【知识点】
串联电路电流特点；电压表的使用；电流表的使用
【点评】
本题考查串联电路的特点、电表测量对象的判断及断路电路的分析，需准确识别电路连接方式，是中等难度的基础题，侧重对电路基本规律的应用。
【难度系数】
0.6
要解决本题，需先明确闭合开关时的电路连接方式，再判断各电表的测量对象，结合串联电路特点分析选项；开关断开时，需分析断路状态下电表的示数情况。首先确定闭合开关后，L₁与L₂串联，电流表测串联电路电流，电压表并联在L₁两端；再逐一分析每个选项的正误。
【解析】
1. 闭合开关S时，电流路径为：电源正极→L₁→电流表A→L₂→开关S→电源负极，因此L₁和L₂串联，电流表测串联电路的电流。根据串联电路“电流处处相等”的特点，通过L₁和L₂的电流一样大，故C正确。
2. 电压表并联在L₁两端，因此电压表测L₁两端的电压，并非电源和L₂两端的电压，故A正确，B错误。
3. 开关断开时，整个电路断路，电流表所在支路无电流，电流表无示数；电压表的右端无法通过断开的开关连接到电源负极，因此电压表两端无电压差，电压表也无示数，故D错误。
综上，正确选项为AC。
【答案】
AC
【知识点】
串联电路电流特点；电压表的使用；电流表的使用
【点评】
本题考查串联电路的特点、电表测量对象的判断及断路电路的分析，需准确识别电路连接方式，是中等难度的基础题，侧重对电路基本规律的应用。
【难度系数】
0.6

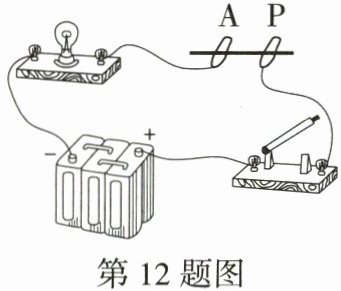

12. 实验 考法 项目式学习「2026河南洛阳期中，★★★」在“设计制作一个调光灯”的实践活动中，伊伊设计了如图所示的电路，电源使用三节铅蓄电池串联，A、P两个回形针可在铅笔芯上滑动。通过交流，川川同学提出了改进建议，你认为合理的是（
A.为使灯泡亮度变化更明显，应把铅笔芯换成铜棒
B.为使灯泡亮度变化更明显，应选用更细的铅笔芯
C.为保护灯泡，可以在A、P之间做一个标记，防止接入阻值太小
D.闭合开关，将回形针P固定在铅笔芯右端，回形针A向左移动时灯泡亮度变亮
BC
）A.为使灯泡亮度变化更明显，应把铅笔芯换成铜棒
B.为使灯泡亮度变化更明显，应选用更细的铅笔芯
C.为保护灯泡，可以在A、P之间做一个标记，防止接入阻值太小
D.闭合开关，将回形针P固定在铅笔芯右端，回形针A向左移动时灯泡亮度变亮
答案
12.BC 铜棒的导电性极好,电阻较小,移动回形针时,电流大小改变较小,灯泡亮度变化不明显,A选项建议不合理;选用更细的铅笔芯,横截面积变小,电阻变大,移动滑片时,电流大小变化更明显,灯泡亮度变化更明显,B选项建议合理;若接入电路的阻值太小,会导致电流过大而烧坏灯泡,C选项建议合理;闭合开关,将回形针P固定在铅笔芯右端,回形针A向左移动时,接入电路的阻值变大,电流变小,灯泡变暗,故D错误。故选B、C。
解析
【分析】
本题考查滑动变阻器在调光灯中的应用，需结合电阻的影响因素、欧姆定律分析各选项。首先明确铅笔芯相当于滑动变阻器的电阻丝，接入电路的电阻由接入的长度、横截面积等决定，电阻变化会改变电路电流，进而影响灯泡亮度。逐一分析每个选项的合理性：
1. 分析选项A：铜棒电阻远小于铅笔芯，移动回形针时电阻变化极小，电流变化不明显，灯泡亮度变化不明显；
2. 分析选项B：更细的铅笔芯，横截面积更小，相同长度下电阻更大，移动回形针时电阻变化更显著，电流变化大，灯泡亮度变化更明显；
3. 分析选项C：若接入电阻过小，电路电流过大，会烧坏灯泡，做标记可防止接入阻值过小，起到保护作用；
4. 分析选项D：P固定在右端，A左移时，接入电路的电阻丝长度变长，电阻变大，电流变小，灯泡应变暗而非变亮。
【解析】
根据上述分析：
选项A：铜棒导电性好，电阻很小，移动回形针时，电路电阻变化很小，电流变化不明显，灯泡亮度变化不明显，故A不合理；
选项B：选用更细的铅笔芯，其横截面积更小，在长度变化相同时，电阻变化更显著，电路电流变化更明显，灯泡亮度变化更明显，故B合理；
选项C：若A、P接入的电阻过小，根据欧姆定律，电路电流会过大，易烧坏灯泡，做标记可防止接入阻值太小，保护灯泡，故C合理；
选项D：闭合开关，P固定在铅笔芯右端，A向左移动时，接入电路的铅笔芯长度变长，电阻变大，电路电流变小，灯泡变暗，故D错误。
综上，合理的选项是B、C。
【答案】
BC
【知识点】
滑动变阻器原理、影响电阻的因素、欧姆定律
【点评】
本题结合实践活动考查滑动变阻器的实际应用，需将电阻的影响因素与电路电流变化结合分析，是基础应用类题目，注重知识的实际运用。
【难度系数】
0.6
本题考查滑动变阻器在调光灯中的应用，需结合电阻的影响因素、欧姆定律分析各选项。首先明确铅笔芯相当于滑动变阻器的电阻丝，接入电路的电阻由接入的长度、横截面积等决定，电阻变化会改变电路电流，进而影响灯泡亮度。逐一分析每个选项的合理性：
1. 分析选项A：铜棒电阻远小于铅笔芯，移动回形针时电阻变化极小，电流变化不明显，灯泡亮度变化不明显；
2. 分析选项B：更细的铅笔芯，横截面积更小，相同长度下电阻更大，移动回形针时电阻变化更显著，电流变化大，灯泡亮度变化更明显；
3. 分析选项C：若接入电阻过小，电路电流过大，会烧坏灯泡，做标记可防止接入阻值过小，起到保护作用；
4. 分析选项D：P固定在右端，A左移时，接入电路的电阻丝长度变长，电阻变大，电流变小，灯泡应变暗而非变亮。
【解析】
根据上述分析：
选项A：铜棒导电性好，电阻很小，移动回形针时，电路电阻变化很小，电流变化不明显，灯泡亮度变化不明显，故A不合理；
选项B：选用更细的铅笔芯，其横截面积更小，在长度变化相同时，电阻变化更显著，电路电流变化更明显，灯泡亮度变化更明显，故B合理；
选项C：若A、P接入的电阻过小，根据欧姆定律，电路电流会过大，易烧坏灯泡，做标记可防止接入阻值太小，保护灯泡，故C合理；
选项D：闭合开关，P固定在铅笔芯右端，A向左移动时，接入电路的铅笔芯长度变长，电阻变大，电路电流变小，灯泡变暗，故D错误。
综上，合理的选项是B、C。
【答案】
BC
【知识点】
滑动变阻器原理、影响电阻的因素、欧姆定律
【点评】
本题结合实践活动考查滑动变阻器的实际应用，需将电阻的影响因素与电路电流变化结合分析，是基础应用类题目，注重知识的实际运用。
【难度系数】
