2026年拔尖特训八年级物理上册苏科版第42页答案
1. [2025 扬州模拟]当光从水中射向空气时，折射光线如图所示，请画出其入射光线的大致位置和对应的反射光线。
（第1题图）
（第2题图）
（第3题图）

答案


1.
图中法线和折射光线已画出，折射角等于90°−45°=45°，光由水中斜射入空气中时，折射角大于入射角，在法线左侧的水中画出入射光线；在发生折射的同时还发生光的反射，且反射角等于入射角，据此在法线右侧的水中画出反射光线。
2. 画出图中一束光线通过三棱镜的折射光路。

答案


2.
光先从空气斜射入玻璃中，折射光线向靠近法线的方向偏折；之后光从玻璃斜射入空气中，折射光线向远离法线的方向偏折，即折射光线向三棱镜的底边偏折。
3. 如图所示，三棱镜的截面为等腰三角形，一条光线从三棱镜一面垂直入射，请画出这条入射光线经三棱镜从另外两个面射出的光路图。

答案


3.
图中已知入射光线从空气垂直入射到三棱镜左侧面，所以传播方向不变。由图可知，等腰三角形的对称轴与法线位置重合，根据反射角等于入射角，作出反射光线。三棱镜的截面为等腰三角形，等腰三角形左右两侧对称，由几何知识可知，反射光线会从三棱镜内部垂直射入空气中，所以该反射光线的传播方向不变。

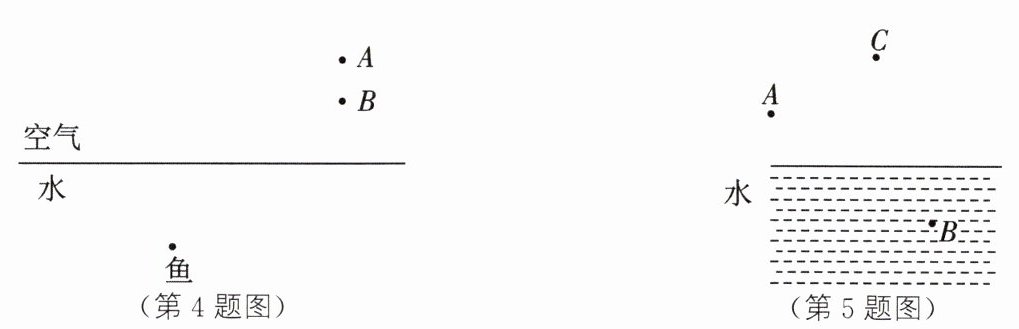

4. 我们站在桥上看水中的风景，桥下的鱼也在水中看着我们。已知A和B，一个是真的我们，一个是我们的像。请完成鱼在水中看我们的光路图。

答案


4.
我们站在桥上看水中的风景，桥下的鱼也在水中看着我们。鱼从水中看我们，我们反射的光由空气斜射入水中发生折射，此时折射光线会靠近法线，因此A是我们的像，B是真的我们，连接A点和鱼，与水面的交点为入射点，再连接B点与入射点。
5. 小明站在水池旁观赏游鱼，恰好看见一架飞机飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在水池里的实际位置。（保留必要的作图痕迹）

答案


5.
C点是飞机，A点是人眼，人眼看到飞机即飞机反射的光线直接进入人眼，故连接CA，并标上箭头，箭头指向人；人能看到水中的鱼，是因为鱼反射的光线经水面折射后进入人眼，人眼看到的鱼是鱼的虚像，虚像在鱼的实际位置的上方，因此鱼的实际位置D点，在B点的下方，所以先连接BA，BA与水面的交点O为折射点，然后连接OA即为折射光线，连接DO即为入射光线，并标上箭头，箭头指向A点。

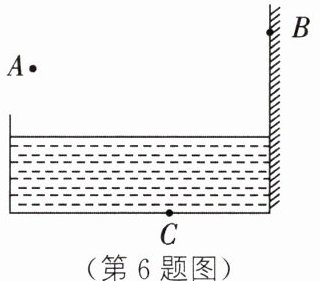

6. 如图所示，小羽家墙角有一鱼缸，盛了一部分水，小羽用激光笔从A点射向水面，在缸底C点和墙上B点照出两个光斑，请帮小羽完成激光笔射出的光形成光斑的光路图。

（第6题图）
（第7题图）

答案


6.
在鱼缸底部C点和墙上B点发现两个光斑，这两个光斑分别是由光的折射和光的反射形成的；先作出激光笔在A点关于水面的对称点A'，即像点；因为反射光线的反向延长线一定过像点，所以再连接像点A'和B点，连线与水面的交点O为入射点，则OB为反射光线，再连接AO，即为入射光线，最后连接OC为折射光线。

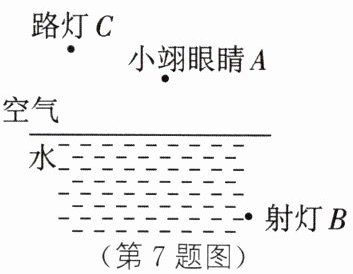

7. 如图所示，清澈平整的水面下有一射灯(用B表示)，在空气中有一路灯(用C表示)。小翊既看到水中的射灯，又看到路灯在水中的像。请画出：
(1) 水中射灯B射出的光进入小翊眼睛A的路径。
(2) 路灯C在水中的像$C'$。
(3) 路灯C发出的光经水面反射后进入小翊眼睛A的路径。

答案


7.
(1) 射灯B射出的光线从水中斜射进入空气中时，折射光线要偏离法线。
(2) 作出路灯C关于水面的对称点C'，即路灯C在水中的像C'。
(3) 连接AC'与水面交于O点，即入射点(反射点)O，连接CO就得到入射光线，OA为反射光线。
