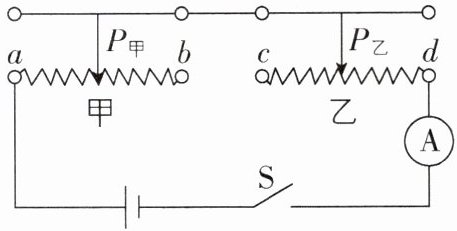

1[2025福建南平期中,中]如图,将甲、乙两个滑动变阻器串联在电路中,下列说法中正确的是 (
A.$ P_甲 $移到a端,$ P_乙 $移到c端,电路将短路
B.$ P_甲 $移到b端,$ P_乙 $移到d端,电路将短路
C.$ P_甲 $移到b端,$ P_乙 $移到d端,电流表的示数最小
D.$ P_甲 $移到b端,$ P_乙 $移到c端,电流表的示数最小
D
)A.$ P_甲 $移到a端,$ P_乙 $移到c端,电路将短路
B.$ P_甲 $移到b端,$ P_乙 $移到d端,电路将短路
C.$ P_甲 $移到b端,$ P_乙 $移到d端,电流表的示数最小
D.$ P_甲 $移到b端,$ P_乙 $移到c端,电流表的示数最小
答案
1.D
【解析】由图可知,$P_甲$移到a端,$P_乙$移到c端,甲滑动变阻器接入电路的电阻为零,乙滑动变阻器接入电路的电阻最大,电路没有短路,故A错误;由图可知,$P_甲$移到b端,$P_乙$移到d端,甲滑动变阻器接入电路的电阻最大,乙滑动变阻器接入电路的电阻为零,电路没有短路,此时电路的总电阻不是最大,所以电流表的示数不是最小,故B、C错误;由图可知,$P_甲$移到b端,$P_乙$移到c端,甲、乙两个滑动变阻器接入电路的电阻均最大,电路总电阻最大,电流表的示数最小,故D正确。
【解析】由图可知,$P_甲$移到a端,$P_乙$移到c端,甲滑动变阻器接入电路的电阻为零,乙滑动变阻器接入电路的电阻最大,电路没有短路,故A错误;由图可知,$P_甲$移到b端,$P_乙$移到d端,甲滑动变阻器接入电路的电阻最大,乙滑动变阻器接入电路的电阻为零,电路没有短路,此时电路的总电阻不是最大,所以电流表的示数不是最小,故B、C错误;由图可知,$P_甲$移到b端,$P_乙$移到c端,甲、乙两个滑动变阻器接入电路的电阻均最大,电路总电阻最大,电流表的示数最小,故D正确。

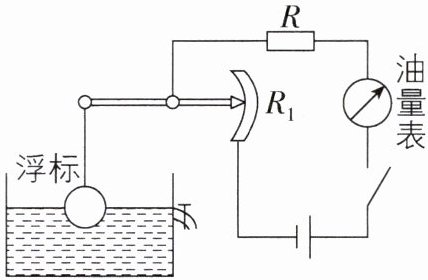

2[2025山东泰安调研,中]如图是自动测定油箱内油量的装置,当油位上升时,关于油量表和$R_1$接入电路中电阻的情况,下列说法正确的是 (
A.油量表是由电流表改装而成的,$R_1$接入电路的电阻变大
B.油量表是由电流表改装而成的,$R_1$接入电路的电阻变小
C.油量表是由电压表改装而成的,$R_1$接入电路的电阻变大
D.油量表是由电压表改装而成的,$R_1$接入电路的电阻变小
B
)A.油量表是由电流表改装而成的,$R_1$接入电路的电阻变大
B.油量表是由电流表改装而成的,$R_1$接入电路的电阻变小
C.油量表是由电压表改装而成的,$R_1$接入电路的电阻变大
D.油量表是由电压表改装而成的,$R_1$接入电路的电阻变小
答案
2.B
【解析】由图可知,油量表串联在电路中,所以油量表是由电流表改装而成的;由图可知,油位上升时,浮标上移,滑片下移,$R_1$接入电路中的电阻变小,故B正确。
【解析】由图可知,油量表串联在电路中,所以油量表是由电流表改装而成的;由图可知,油位上升时,浮标上移,滑片下移,$R_1$接入电路中的电阻变小,故B正确。

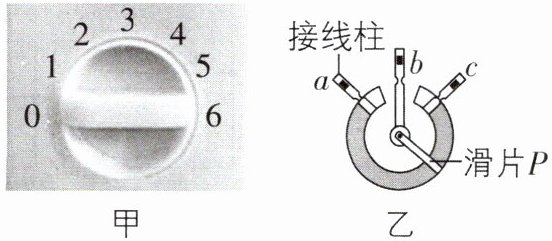

3[2026湖北襄阳期末,中]图甲是家用风扇的调速开关,图乙是调速开关的电位器结构图,a、b、c是它的三个接线柱,如果要使滑片P顺时针转动时风扇转速加快,下列连接方法正确的是(电流越大,风扇转速越快) (
A.将接线柱a与b接入电路
B.将接线柱b与c接入电路
C.将接线柱a与c接入电路
D.以上连接方法都可以
A
)A.将接线柱a与b接入电路
B.将接线柱b与c接入电路
C.将接线柱a与c接入电路
D.以上连接方法都可以
答案
3.A
【解析】电位器是通过改变接入电路中电阻丝的长度来改变电阻的,从而改变电路中的电流,达到改变风扇转速的目的。将a、b接入电路,滑片左边的电阻丝接入电路,顺时针转动滑片时,电位器接入电路的电阻变小,电路中电流变大,风扇转速变大,故A正确;将b、c接入电路,滑片右边的电阻丝接入电路,顺时针转动滑片时,电位器接入电路的电阻变大,电路中电流变小,风扇转速变小,故B错误;将a、c接入电路,电位器的全部电阻丝都接入电路,顺时针转动滑片时,接入电路中的电阻不变,不能改变电路中的电流,所以不能改变风扇的转速,故C、D错误。
【解析】电位器是通过改变接入电路中电阻丝的长度来改变电阻的,从而改变电路中的电流,达到改变风扇转速的目的。将a、b接入电路,滑片左边的电阻丝接入电路,顺时针转动滑片时,电位器接入电路的电阻变小,电路中电流变大,风扇转速变大,故A正确;将b、c接入电路,滑片右边的电阻丝接入电路,顺时针转动滑片时,电位器接入电路的电阻变大,电路中电流变小,风扇转速变小,故B错误;将a、c接入电路,电位器的全部电阻丝都接入电路,顺时针转动滑片时,接入电路中的电阻不变,不能改变电路中的电流,所以不能改变风扇的转速,故C、D错误。

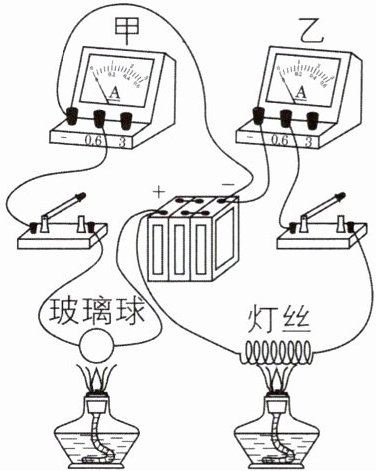

4[2025江苏扬州期末,中]如图装置,不点燃酒精灯,闭合两开关后,电流表
刷素养 走向重高
乙
(填“甲”“乙”或“甲和乙”)有示数;点燃酒精灯加热玻璃球和灯丝一段时间,甲表示数变大
(填“变大”“变小”或“不变”,下同),乙表示数变小
。刷素养 走向重高
答案
4.乙 变大 变小
【解析】常温下玻璃是绝缘体,当玻璃球接入电路时,闭合开关,左边电路中没有电流通过,即电流表甲无示数;因为灯丝是导体,所以开关闭合后电流表乙有示数。当对玻璃球加热后,玻璃的导电性能会发生改变,会变成导体,也就是说此时左边电路中会有电流通过,所以电流表甲的示数变大;当对灯丝加热时,温度升高,灯丝的电阻增大,所以通过灯丝的电流变小,即电流表乙的示数变小。
【解析】常温下玻璃是绝缘体,当玻璃球接入电路时,闭合开关,左边电路中没有电流通过,即电流表甲无示数;因为灯丝是导体,所以开关闭合后电流表乙有示数。当对玻璃球加热后,玻璃的导电性能会发生改变,会变成导体,也就是说此时左边电路中会有电流通过,所以电流表甲的示数变大;当对灯丝加热时,温度升高,灯丝的电阻增大,所以通过灯丝的电流变小,即电流表乙的示数变小。

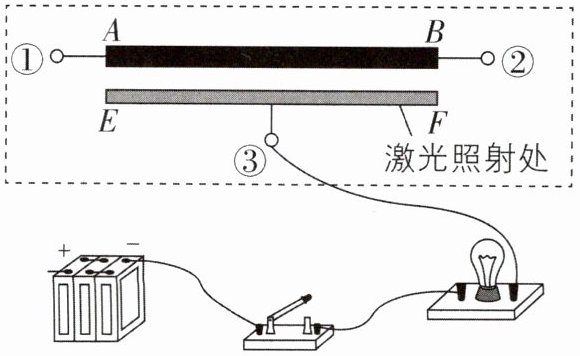

5 核心素养 科学思维 [中]如图虚线框内是光敏变阻器的结构图，AB为阻值均匀的薄膜电阻，EF为一条导电电极（相当于导线），在AB、EF之间是光导电层（无激光照射时为绝缘体；有激光照射时被照射处的光导电层导电，在该点处将薄膜电阻和导电电极接通），①②③为接线柱。请将光敏变阻器正确串联到下面电路中，要求开关闭合后，当激光束水平左移时灯泡变暗。
答案

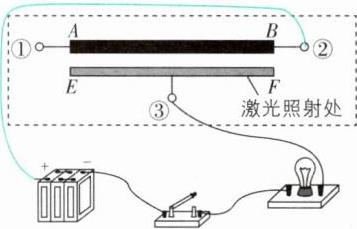

5.如图所示
