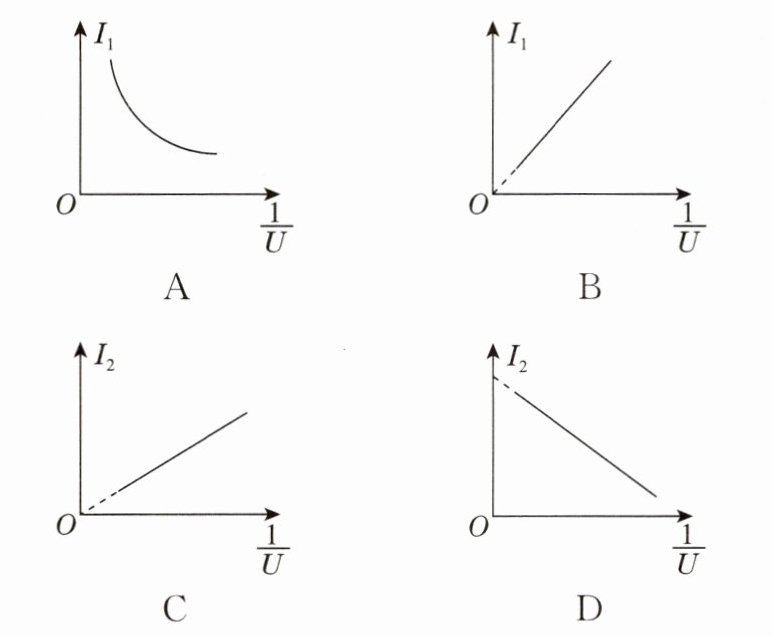

8. 如图所示电路中，电源为恒功率电源，工作时输出的总功率大小恒定，$R_1$为定值电阻。移动滑动变阻器$R_2$的滑片P，下列表示通过$R_1$的电流$I_1$、通过$R_2$的电流$I_2$随电压表示数的倒数$\frac{1}{U}$的变化关系图线中，可能正确的是（）

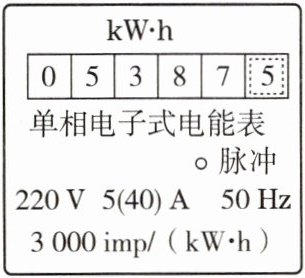

9. 如图所示为单相电子式电能表，该电能表允许接入的用电器总功率为W。关闭家里其他用电器，只让微波炉工作，当电能表的指示灯闪烁300次时，用时6 min，则微波炉的电功率为W。当小明用同样的方法测家中电热水器的电功率时，发现电能表指示灯闪烁得更快，这说明电流通过电热水器做功（填“多”或“快”）一些。

10.[扬州期末改编] 将四个定值电阻a、b、c、d分别接入不同电路,测出各电阻两端的电压U和通过的电流I,在坐标系中描点如图所示。阻值最大的电阻是;和电阻a的电功率大小相等的电阻是。电功率相差最大的两个电阻是和。

11. （科学思维 科学推理）如图所示，电路中电源电压为6 V，$R_1$、$R_2$均为滑动变阻器。闭合开关S后，调节滑动变阻器的滑片，使电路的总功率为5.4 W时，发现无论怎样改变滑动变阻器接入电路的阻值，两个滑动变阻器接入电路中的电阻之差的最大值均为10 Ω。则$R_1$、$R_2$两个滑动变阻器的最大阻值可能为（）

A.15 Ω、30 Ω
B.20 Ω、30 Ω
C.20 Ω、25 Ω
D.15 Ω、20 Ω

12. （新考法方案设计）某实验兴趣小组在实验室研究滑动变阻器对电路的影响，先设计了如图甲所示的电路，电源电压恒为12 V，电阻$R_1$的阻值为8 Ω，电流表$\mathrm{A}_1$量程为0～3 A。请回答下列问题。

(1)在图甲实验电路中，通过电阻$R_1$的电流是 A，功率为 W。
(2)若将滑动变阻器$R_2$和量程为0～0.6 A的电流表$\mathrm{A}_2$连接后，再与电阻$R_1$以某种方式接入图乙虚线框中后，能测得电路中最小电功率为21.6 W。
①补全电路图，确保实验安全并满足上述题干要求。
②滑动变阻器$R_2$的最大阻值为 Ω。
③可求得图乙电路最大电功率为 W。
