7.（改编自《实验班初中物理实验题》）在某次探究凸透镜成像规律的实验中.

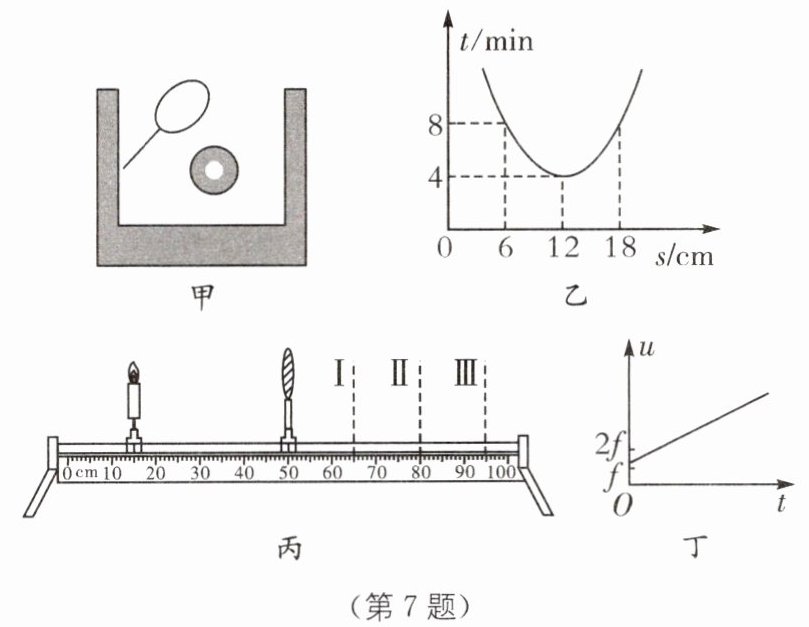

(1)小文将一块透镜的镜面垂直于阳光,在透镜后面放上白纸(与镜平行),分别测出透镜与白纸间距(s/cm)与白纸被烤焦的时间(t/min),绘出图像,如图乙所示,可判断该透镜的焦距f为cm.
(2)实验前组装并调整实验器材时,应使烛焰和光屏的中心位于凸透镜的上.
(3)如图丙所示,当把一块焦距为15 cm的凸透镜固定在50 cm刻度线位置,蜡烛固定在15 cm刻度线位置时,光屏应在(填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内移动,光屏上能得到清晰的(合理表述像的大小)的实像.
(4)图丙中,老师取下自己的眼镜放于蜡烛和凸透镜之间,光屏上的像变得模糊,小文将光屏向左移动适当距离后像又变清晰.由此他判断:老师是(填“近视”“远视”或“正常”)眼.
(5)随着蜡烛燃烧变短,为使图丙中的像回到光屏中央,光屏应向(填“上”“下”“左”或“右”).

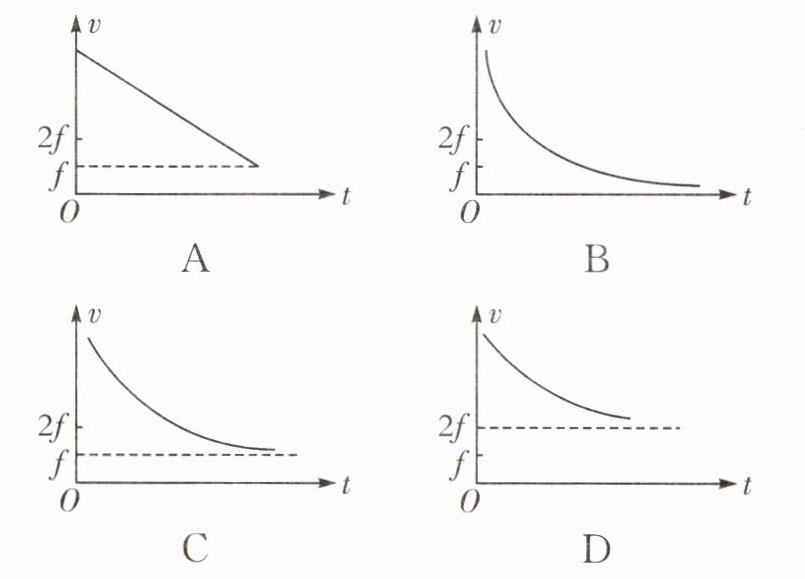

(6)实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜,物距u随时间t的变化图像如图丁所示,该过程中像的大小将,像距v与t的大致变化关系为下列图中的.

7.(1)12 (2)主光轴 (3)Ⅱ 缩小 (4)远视 (5)上 (6)变小 C [解析](1)由图乙可知,当透镜与白纸间距$s=12\ \mathrm{cm}$时,白纸被烤焦的时间$t=4\ \mathrm{min}$,所用的时间最短,说明太阳光经过凸透镜会聚后该点的温度最高,这个点就是凸透镜的焦点,由此可判断该透镜的焦距$f=12\ \mathrm{cm}$.(2)在实验中,为使像能成在光屏的中心,应调整烛焰、凸透镜和光屏的高度,使它们的中心大致在同一高度,使烛焰和光屏的中心位于凸透镜的主光轴上.(3)由图丙可知,当把一块焦距为15 cm的凸透镜固定在50 cm刻度线位置,蜡烛固定在15 cm刻度线位置时,则物距$u=50\ \mathrm{cm}-15\ \mathrm{cm}=35\ \mathrm{cm}＞2f$,成倒立、缩小的实像,像距$f＜v＜2f$,即$15\ \mathrm{cm}＜v＜30\ \mathrm{cm}$,所以光屏距离凸透镜的距离大于$50\ \mathrm{cm}+15\ \mathrm{cm}=65\ \mathrm{cm}$、小于$50\ \mathrm{cm}+30\ \mathrm{cm}=80\ \mathrm{cm}$,即光屏应在Ⅱ区域内移动,光屏上才能得到清晰的缩小的实像.(4)把眼镜放于蜡烛和凸透镜之间,光屏向左移动适当距离后像又清晰,说明该眼镜对光线具有会聚作用,为凸透镜,是远视眼镜.(5)蜡烛在燃放中不断缩短,向下移动,光屏上的像向上移动,要使像能够成在光屏中央,可向上移动光屏,或向上移动蜡烛,或向下移动凸透镜和光屏.(6)当物距大于焦距时,凸透镜成的是实像,将蜡烛从略大于一倍焦距处逐渐远离凸透镜,物距变大,像距则变小,像缩小,并且当物距无限远时,像无限靠近焦点但始终无法到达焦点处,同时像移动的速度逐渐变慢,所以像距$v$与$t$的大致变化关系为图中的C选项.
→当物体位于一倍焦距与二倍焦距之间时,像移动的速度大于物移动的速度;当物体位于二倍焦距之外时,像移动的速度小于物移动的速度

题型2 探究凸透镜成像的规律
内容选自《实验班中考物理压轴题》
[二维码]

解：
（1）平行于主光轴的光线经凸透镜折射后会聚在焦点上，焦点到凸透镜光心的距离为焦距，测得该凸透镜焦距为10.0cm。
（2）实验前调整烛焰、凸透镜、光屏三者的中心在同一高度，目的是使像成在光屏的中央。
（3）题图乙中物距大于2倍焦距，光屏上成倒立、缩小的实像，生活中照相机就是利用该成像规律工作的。
（4）光的折射现象中光路可逆，保持蜡烛和光屏位置不动，将凸透镜向左移动适当距离，当物距等于原来的像距、像距等于原来的物距时，光屏上可再次呈现倒立、放大的清晰实像。
（5）蜡烛燃烧变短，烛焰位置向下偏移，烛焰的像会向上偏移；不更换器材的前提下，可将光屏向上移动（或将蜡烛向上移动、或将凸透镜向下移动），使像重新回到光屏中央。
最终结论：
该凸透镜焦距为10.0cm；三者中心调至同一高度，保证像成在光屏中央；u＞2f时成倒立缩小实像，对应照相机原理；利用光路可逆移动透镜可再次成放大实像；蜡烛变短像上移，调整对应器材可让像重回光屏中央。
