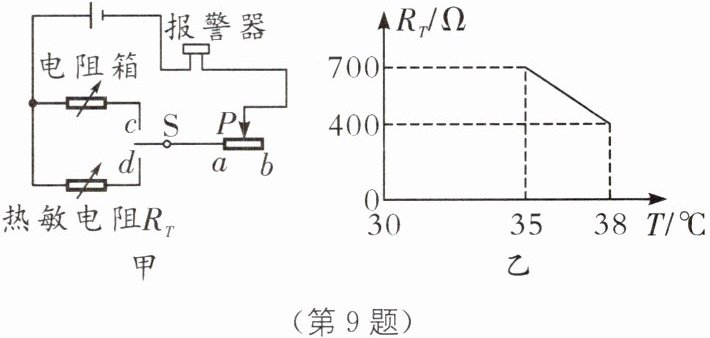

9. (2025·苏州姑苏区月考)小明利用热敏电阻设计了如图甲所示的模拟智能测温报警电路.电源电压调为18 V,报警器(电阻不计)通过的电流超过10 mA时就会报警,电阻箱最大阻值为999 Ω,热敏电阻$R_T$阻值随温度$T$的变化关系如图乙所示.

(1)要求:当所测温度达到或超过$37\ °\mathrm{C}$时,系统报警.按照下列步骤调试电路:
a. 先将滑动变阻器滑片置于$b$端,开关$\mathrm{S}$向端闭合;
b. 再将电阻箱调到$\Omega$,移动滑动变阻器的滑片,直至报警器报警;
c. 保持滑动变阻器滑片位置不变,将开关$\mathrm{S}$向另一端闭合,报警系统即正常使用.
(2)如果要提高报警温度,可以将滑动变阻器滑片向(填“$a$”或“$b$”)端移动.

9.(1)a.$c$
b.500
(2)$b$

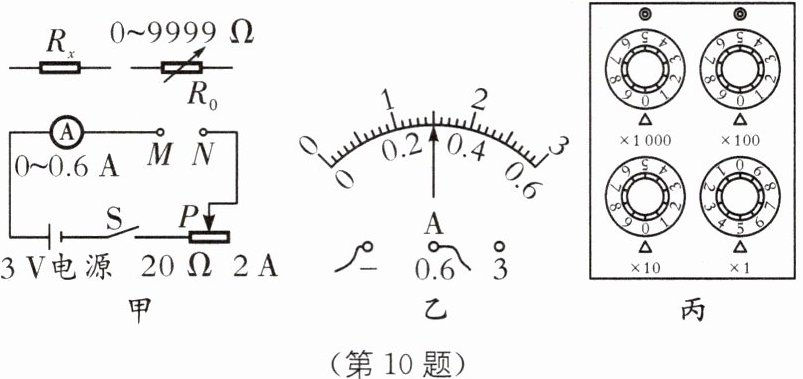

10. (2025·镇江丹徒区月考)小明设计了如图甲所示的电路, 间接测量待测电阻$R_{x}$的阻值. 他的测量步骤如下.
(1)第1步:按照图甲连接好电路,并将滑动变阻器滑片$P$调至(填“最左端”“中间”或“最右端”), 同时将电阻箱$R_{0}$的阻值调至最大.
(2)第2步:将$R_{x}$接在电路中$M$、$N$两点间,闭合开关$\mathrm{S}$,调节滑动变阻器滑片$P$至适当位置,此时电流表的示数如图乙所示,示数为$\mathrm{A}$; 断开开关$\mathrm{S}$,移走$R_{x}$.
(3)第3步:再将电阻箱$R_{0}$接在$M$、$N$两点间,闭合开关$\mathrm{S}$,保持不变,调节电阻箱使电流表的示数仍如图乙所示,此时电阻箱接入电路的阻值如图丙所示,则小明测得$R_{x}$的阻值为$\Omega$.

10.(1)最右端
(2)0.3
(3)滑动变阻器滑片位置；5

11. (2025·南京一模)设计如图所示电路,测量额定电压为$U_{\mathrm{额}}$(已知)的小灯泡正常发光时的电阻$R_{\mathrm{L}}$,电源电压可调,但不能显示出具体电压值.
(1)将$R$阻值调至最大,电源电压调至最小.
(2)闭合S,将$\mathrm{S}_{1}$和$\mathrm{S}_{2}$分别接,先调节,再调节另一个可调器材,直到电流表示数为(用文字表示).
(3)电阻箱阻值记为$R_{1}$,电流表示数记为$I_{1}$.
(4)断开S,改变$\mathrm{S}_{1}$和$\mathrm{S}_{2}$连接位置,闭合S,直接读出电流表示数,记为$I_{2}$.
(5)$R_{\mathrm{L}}=$.
(6)讨论时发现,完成步骤(2)后,还有其他方法能继续完成测量.其中一种是仅改变$\mathrm{S}_{1}$的连接位置,调节$R$使电流表示数为$I_{1}$,再进行记录和计算,但只有当$R_{1}\_\_\_\_\_\_R_{\mathrm{L}}$时,才能实现打点部分的操作.

11.(2)$a、c$；电阻箱；额定电压与电阻箱的阻值的比值
(5)$R_L=\dfrac{U_{\mathrm{额}}}{I_2}$
(6)$＜$
