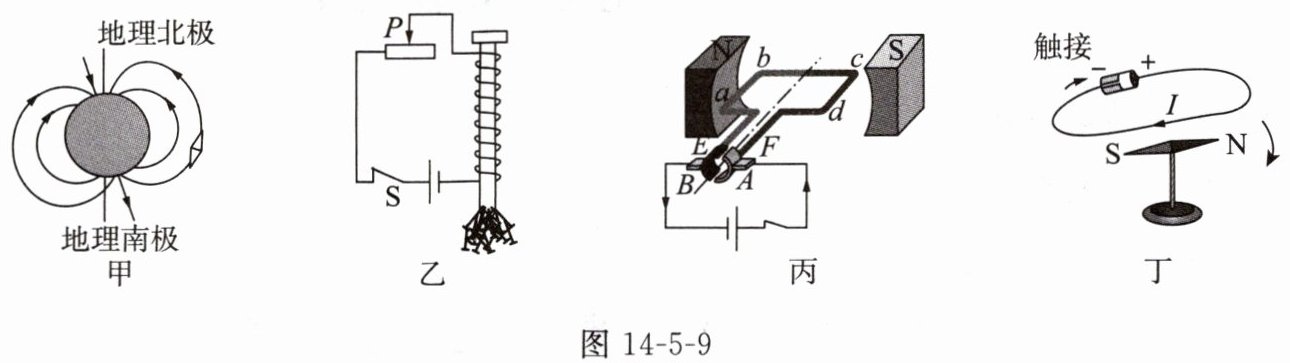

8. 下列关于图 14-5-9 的说法正确的是()。

A.甲：磁感线是真实存在的,可以自由转动的小磁针静止时 N 极大致指向地理的北极
B.乙：铁钉上端是电磁铁的 N 极,滑动变阻器的滑片 P 向左移动时电磁铁能吸引更多大头针
C.丙：只对调磁体的 N、S 极,线圈的转动方向不会发生改变
D.丁：反映的是电动机的工作原理

B

【解析】
逐一分析各选项：
A. 磁感线是为描述磁场假想的曲线，并非真实存在，故A错误；
B. 根据安培定则，可判断铁钉上端为电磁铁的N极；滑动变阻器滑片P向左移动时，接入电路的电阻减小，电路中电流增大，电磁铁磁性增强，能吸引更多大头针，故B正确；
C. 丙图中对调磁体的N、S极，磁场方向改变，线圈的转动方向会发生改变，故C错误；
D. 丁图是奥斯特实验，反映电流的磁效应，并非电动机的工作原理，故D错误。
【答案】
B
【知识点】
磁感线的认识、电磁铁的磁性、电动机原理
【点评】
本题考查磁现象相关的多个知识点，需准确区分磁现象相关概念，对基础知识掌握要求较高。
【难度系数】
0.6

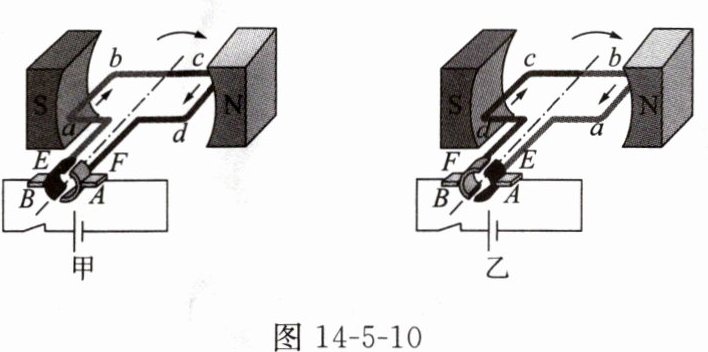

9. 图 14-5-10 为直流电动机在两个不同时刻的工作原理图,下列叙述正确的是()。

A.电动机工作时把机械能转化为电能
B.在这两个时刻磁场方向都是由左向右
C.在图甲中,导线 ab 受到的力与导线 cd 受到的力方向相同
D.在这两个时刻导线 ab 中的电流方向不同,磁场方向相同,因此导线 ab 受到的力的方向不同

D

【解析】
逐一分析选项：
A. 电动机工作时将电能转化为机械能，并非机械能转化为电能，A错误；
B. 磁场方向由N极指向S极，图中N极在右、S极在左，故磁场方向由右向左，B错误；
C. 图甲中，导线ab与cd的电流方向相反，磁场方向相同，根据左手定则，二者受到的力方向相反，C错误；
D. 两图中磁场方向均由右向左（相同），导线ab中的电流方向不同（甲图a→b，乙图b→a），根据左手定则，受力方向与电流方向、磁场方向有关，因此导线ab受到的力的方向不同，D正确。
【答案】
D
【知识点】
电动机能量转化、磁场方向判断、受力方向影响因素
【点评】
本题考查直流电动机的工作原理，需明确磁场方向、电流方向对导体受力方向的影响，以及电动机的能量转化特点。
【难度系数】
0.6
