5. 某电路中有两个灯泡，因无法看到它们的连接方式，于是小明用测量电压的方法进行判断。他用电压表分别测量两个灯泡两端的电压，结果分别为2.5 V和2.8 V，()。

A.两盏灯一定串联
B.两盏灯一定并联
C.两盏灯可能串联，也可能并联
D.由此仍不能确定它们的连接关系

A

根据串并联电路的电压规律：并联电路中各支路两端电压一定相等，若两灯并联，两灯泡两端电压必然相同；本题中两个灯泡测得的电压分别为2.5V和2.8V，电压不相等，因此两灯不可能是并联。串联电路的分压特点是总电压等于各部分电路电压之和，规格不同的两个灯泡串联时，分得的电压不同，可以得到两个不相等的灯泡两端电压，因此两盏灯一定串联。

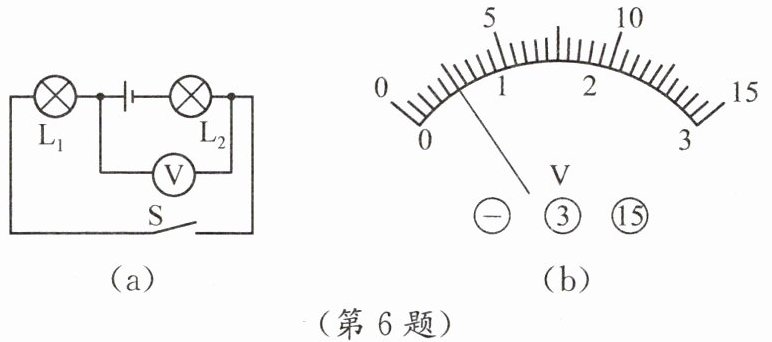

6. 如图(a)所示，电压表测的是两端的电压。若电源电压为3 V，选用适当的量程后，电压表示数如图(b)所示，则该电压表的读数是V。

L₁；0.5

解：
由图(a)电路可知，L₁与L₂串联，电压表并联在L₁两端，因此测量的是L₁两端的电压。
电源电压为3V，电压表选择0~3V量程，该量程的分度值为0.1V，结合图(b)指针位置可得，电压表的读数为0.5V。

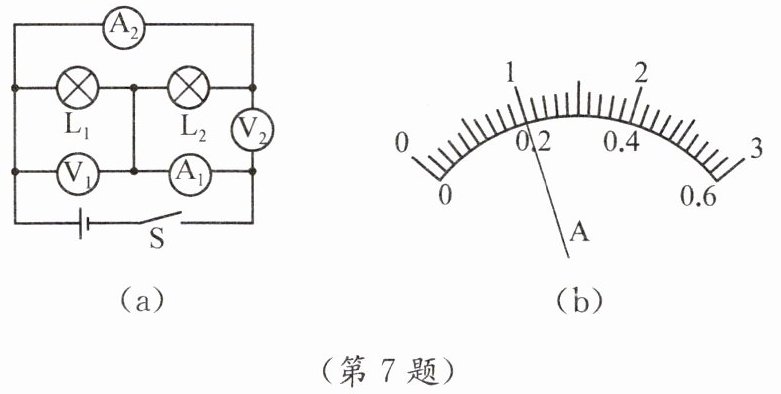

7. 小明按图(a)所示的电路进行实验，已知电源由4节新干电池组成。闭合开关S后，电流表ⓐ₁和ⓐ₂的指针均指在图(b)所示位置，则通过L₁、L₂的电流分别为A、A，电压表Ⓥ₁、Ⓥ₂的示数分别为V、V。

解：
电源由4节新干电池组成，电源总电压：
$U = 4 × 1.5\mathrm{V} = 6\mathrm{V}$
由图(a)可知，$L_1$与$L_2$并联，电流表$\mathrm{A}_1$测通过$L_2$的支路电流，电流表$\mathrm{A}_2$测干路总电流。
根据并联电路电流规律：干路电流等于各支路电流之和，干路电流大于任一支路电流。两表指针位置相同，说明$\mathrm{A}_2$选用0~3A量程，分度值0.1A，示数$I=1\mathrm{A}$；$\mathrm{A}_1$选用0~0.6A量程，分度值0.02A，示数$I_2=0.2\mathrm{A}$，即通过$L_2$的电流为0.2A。
则通过$L_1$的电流：
$I_1 = I - I_2 = 1\mathrm{A} - 0.2\mathrm{A} = 0.8\mathrm{A}$
并联电路中各支路两端电压等于电源电压，电压表$\mathrm{V}_1$测$L_1$两端电压，电压表$\mathrm{V}_2$测电源两端电压，因此两电压表示数均等于电源电压，为6V。
答案依次为：$\boldsymbol{0.8}$、$\boldsymbol{0.2}$、$\boldsymbol{6}$、$\boldsymbol{6}$。
