例3 (连云港中考)如图所示,电源电压不变,闭合开关S后,在滑动变阻器的滑片P向右移动过程中,下列说法正确的是 (
A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯变亮
A
)A.电流表示数变小,灯变暗
B.电流表示数变大,灯变亮
C.电压表示数不变,灯亮度不变
D.电压表示数变小,灯变亮
答案
A
例4 如图所示的电路，电源电压恒为6 V，两个规格不同的小灯泡在开关闭合后都能发光。电流表和电压表的示数分别为0.2 A和2 V，求：
(1)$L_1$两端的电压。
(2)$L_2$的电阻。
(1)$L_1$两端的电压。
(2)$L_2$的电阻。
答案
解 (1)由题图可知,闭合开关,$L_1$与$L_2$串联,电压表测$L_2$两端的电压,电流表测电路中的电流。串联电路电源两端的电压等于各部分电路两端的电压之和,$L_1$两端的电压$U_1=U-U_2=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。
(2)串联电路中的电流处处相等,通过$L_2$的电流$I_2=0.2\ \mathrm{A}$,根据欧姆定律可得,$L_2$的电阻$R_2=\frac{U_2}{I_2}=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$。
答:(1)$L_1$两端的电压为4 V。
(2)$L_2$的电阻为$10\ \Omega$。
(2)串联电路中的电流处处相等,通过$L_2$的电流$I_2=0.2\ \mathrm{A}$,根据欧姆定律可得,$L_2$的电阻$R_2=\frac{U_2}{I_2}=\frac{2\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$。
答:(1)$L_1$两端的电压为4 V。
(2)$L_2$的电阻为$10\ \Omega$。

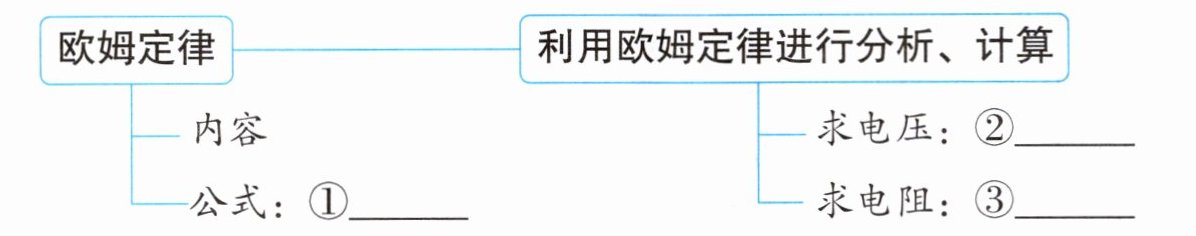

核心内容·建构
课堂达标·评价
课堂达标·评价答案
解：
① $I=\frac{U}{R}$
② $U=IR$
③ $R=\frac{U}{I}$
① $I=\frac{U}{R}$
② $U=IR$
③ $R=\frac{U}{I}$
1.某同学将两节干电池串联起来，接在电阻为$R_1$的电阻器两端时，通过它的电流是0.5 A，他又将这个电池组接在另一个电阻为$R_2$的电阻器两端，已知$R_2=2R_1$，则通过电阻为$R_2$的电阻器的电流是（
A.0.5 A
B.0.25 A
C.1 A
D.2 A
B
）A.0.5 A
B.0.25 A
C.1 A
D.2 A
答案
B

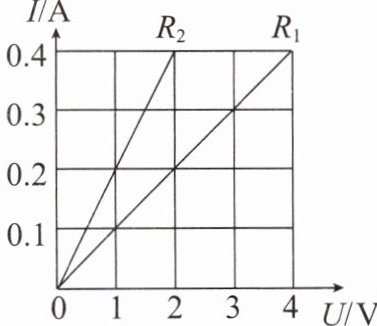

2. 通过电阻为$R_1$、$R_2$的电阻器的电流与电压的关系图像如图所示，下列说法正确的是（
A.电阻为$R_1$的电阻器两端的电压为4 V时，通过它的电流为0.3 A
B.电阻$R_1$大于电阻$R_2$
C.电阻为$R_1$、$R_2$的电阻器串联，当通过电阻为$R_1$的电阻器的电流为0.2 A时，电阻为$R_1$、$R_2$的电阻器两端的总电压为2 V
D.电阻为$R_1$、$R_2$的电阻器并联，当电阻为$R_1$的电阻器两端的电压为4 V时，电路中的总电流为0.4 A
B
）A.电阻为$R_1$的电阻器两端的电压为4 V时，通过它的电流为0.3 A
B.电阻$R_1$大于电阻$R_2$
C.电阻为$R_1$、$R_2$的电阻器串联，当通过电阻为$R_1$的电阻器的电流为0.2 A时，电阻为$R_1$、$R_2$的电阻器两端的总电压为2 V
D.电阻为$R_1$、$R_2$的电阻器并联，当电阻为$R_1$的电阻器两端的电压为4 V时，电路中的总电流为0.4 A
答案
B

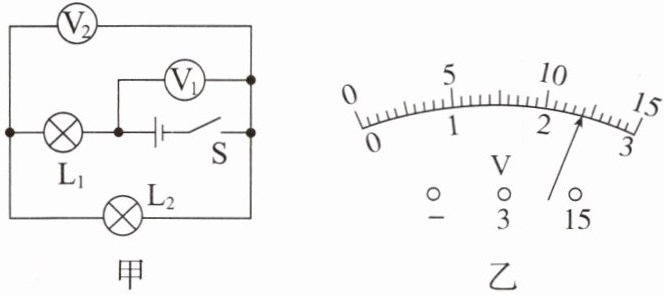

3.在如图甲所示的电路中,电源电压保持不变。闭合开关S,两灯均发光,两电表指针偏转均如图乙所示。下列说法正确的是 (
A.电压表V₂测量灯L₁两端电压
B.灯L₁和L₂两端的电压之比是1:4
C.通过灯L₁和L₂的电流之比是1:1
D.灯L₁和L₂的电阻之比是5:1
C
)A.电压表V₂测量灯L₁两端电压
B.灯L₁和L₂两端的电压之比是1:4
C.通过灯L₁和L₂的电流之比是1:1
D.灯L₁和L₂的电阻之比是5:1
答案
C
