1. 电源是电能的装置。用电器是电能的装置。
2. 电路：由、、、组成的电流可以流过的路径。
3. 用表示电路连接的图，叫作电路图。

1. 提供 消耗 2. 电源 用电器 开关 导线 3. 符号

【分析】
本题为电学入门基础概念填空题，需准确记忆电路相关的基本定义、各元件功能及电路组成等基础知识。第1题考查电源和用电器的作用，第2题考查电路的组成部分，第3题考查电路图的定义，均为电学入门的核心常识。
【解析】
1. 电源的功能是为电路提供电能，用电器的功能是消耗电能来实现工作；
2. 完整电路的组成必须包含电源、用电器、开关、导线四个部分，构成电流可流通的路径；
3. 电路图的定义是用电路元件符号来表示电路连接情况的图。
【答案】
1. 提供 消耗 2. 电源 用电器 开关 导线 3. 符号
【知识点】
电路基本概念、电路组成、电路图
【点评】
本题考查电学入门的基础记忆类知识点，是学习电路知识的必备常识，难度较低，适合刚接触电学的学生巩固基础。
【难度系数】
0.9

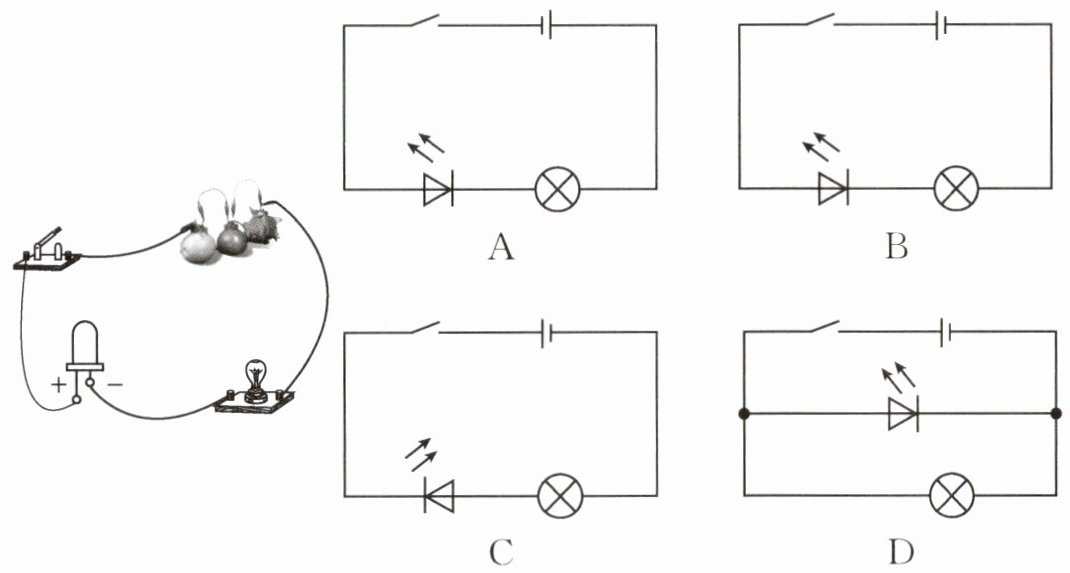

例3 如图所示，由一个小灯泡、一个发光二极管（LED）、水果电池、一个开关组成电路。闭合开关，小灯泡和LED都发光。对应的电路图为 （）

解析 实物图中电流路径为电源正极→开关→发光二极管→灯泡→电源负极，按此路径用元器件符号依次代替元器件，即可画出电路图，故B图正确。需要注意的是发光二极管具有单向导电性，电源的方向不能画反。
答案 B
知识拓展
电池在电路中不一定是电源，要看它在电路中的作用。如：蓄电池放电时，提供电能，是电源；给蓄电池充电时，蓄电池消耗电能，是用电器。
方法技巧
1. 画电路图的要求：
（1）要用统一规定的符号表示元器件。
（2）电路图应与实物图对应，布局要合理，符号不能画在拐角处。
（3）电路图最好呈长方形，导线要横平竖直。
2. 连电路的要求：
连电路时，不能看一根线连一根线，看一个元器件连一个元器件，应该先读出电流的路径，再根据电流的路径连线。
（1）实物图的导线不能交叉。
（2）按一定的顺序连接。
（3）电路图与实物图的元器件位置应一一对应。

B

【分析】
要选出正确的电路图，需先梳理实物电路的电流路径，同时牢记发光二极管的单向导电性。首先分析实物图：电流从水果电池的正极出发，经过开关后，需正向接入发光二极管（电流从二极管正极流入、负极流出），再连接小灯泡，最后回到电源负极，整个电路为串联结构。接着逐一判断选项：A、C中发光二极管的接线方向错误，电流无法正常导通；D中小灯泡与发光二极管并联，不符合实物的串联连接；只有B的电流路径和元件连接方式与实物一致。
【解析】
根据实物电路，电流路径为：电源正极→开关→发光二极管→小灯泡→电源负极，且发光二极管需正向接入电路（电流从正极进、负极出）。对各选项分析：A选项中发光二极管方向接反，无法导通；C选项中发光二极管方向接反；D选项为并联电路，与实物的串联结构不符；因此正确电路图为B。
【答案】
B
【知识点】
电路连接、发光二极管单向导电性
【点评】
本题考查实物图与电路图的对应，核心是掌握发光二极管的单向导电性和串联电路的特点，属于电路基础题，需准确识别电流路径和元件连接。
【难度系数】
0.6
