2. 光的折射现象中的概念:

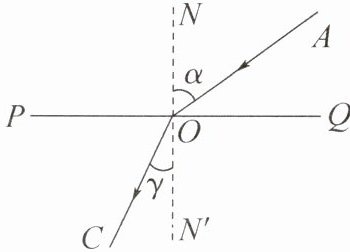

在光的折射现象中,要掌握“一点”(入射点)、“两角”(入射角、折射角)和“三线”(入射光线、法线、折射光线)分别代表的含义。如图所示,O 叫作入射点,AO 叫作____光线,OC 叫作____光线,过入射点 O 的垂直于界面的直线$NN'$叫作____。入射光线 AO 跟法线的夹角α叫作____,折射光线 OC 跟法线的夹角叫作____。

入射 折射 法线 入射角 折射角

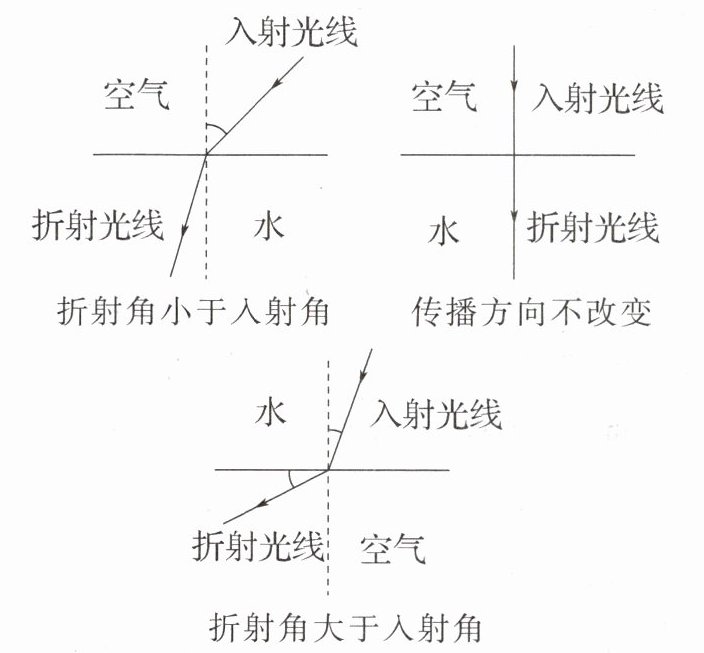

(4) 当光垂直界面入射时,传播方向____。

不变

(5) 在折射现象中,光路是____的。

可逆

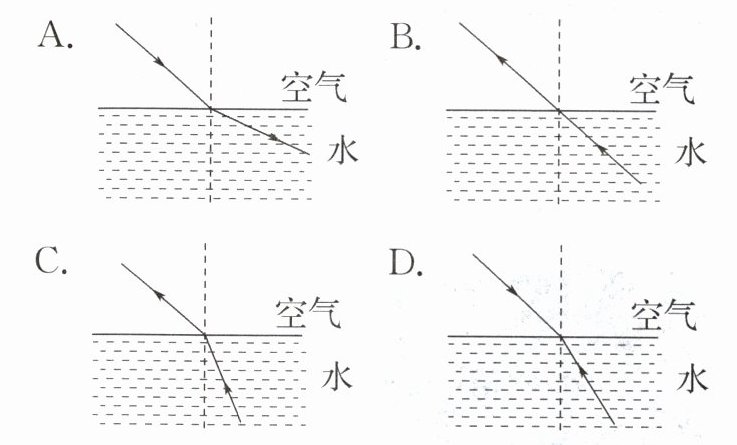

例 1 人站在岸边观察水中的物体,所看到的物体的位置比实际位置要浅,下列图中能说明这一现象产生原因的是 ()

A.
B.
C.
D.
详解:在岸上看水中的物体,看到的物体的位置比实际位置浅,这是由于光从水中进入空气时,在水面上发生折射造成的,折射角大于入射角。AD. 图中光是从空气斜射入水中,光的传播方向错误,故 AD 不符合题意;B. 光从水中斜射入空气中,折射角大于入射角,图中折射角等于入射角,是错误的,故 B 不符合题意;C. 光从水中斜射入空气中,折射角大于入射角,故 C 符合题意。

C

例 2 如图所示,是一束光在空气和玻璃两种介质的界面处同时发生反射和折射的光路图,O 为入射点,____是折射光线,反射角为____度,界面的____(选填“上”“下”“左”或“右”)边是玻璃。
详解:由图可知$∠AOM= ∠BOM'= 30^{\circ }$,根据反射角等于入射角可知,入射角$∠BOM= 60^{\circ }$,反射角$∠AOM= 60^{\circ };MM'$为界面;折射光线和入射光线分别位于法线两侧,则 OC 一定为折射光线,OA 为反射光线;折射角为$∠COM'= 90^{\circ }-55^{\circ }=35^{\circ }$,根据折射角小于入射角可知,右边是玻璃。

OC 60 右
