2.[教材图改编]下图为发电机的工作原理图，下列说法正确的是（
A.发电机的工作原理是电磁感应
B.发电机的工作原理是通电导体在磁场中受到力的作用
C.线圈在转动过程中，感应电流的方向不变
D.发电机工作时把电能转化成机械能
A
）。A.发电机的工作原理是电磁感应
B.发电机的工作原理是通电导体在磁场中受到力的作用
C.线圈在转动过程中，感应电流的方向不变
D.发电机工作时把电能转化成机械能
答案
2. A
解析
【分析】首先明确发电机与电动机的核心差异：发电机基于电磁感应工作，将机械能转化为电能；电动机基于通电导体在磁场中受力运动工作，将电能转化为机械能。再逐一分析选项：A选项对应发电机的正确原理；B选项是电动机的原理，不符合；C选项需注意线圈转动时切割磁感线方向会变，感应电流方向也会变；D选项混淆了发电机的能量转化方向。
【解析】逐一分析各选项：
选项A：发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中产生感应电流，该选项正确。
选项B：“通电导体在磁场中受到力的作用”是电动机的工作原理，不是发电机的，该选项错误。
选项C：线圈转动时，切割磁感线的方向随线圈转动周期性改变，因此感应电流的方向也会周期性变化，并非不变，该选项错误。
选项D：发电机工作时，将线圈转动的机械能转化为电能，能量转化方向是机械能→电能，而非电能转化为机械能，该选项错误。
综上，正确答案为A。
【答案】A
【知识点】电磁感应现象、发电机工作原理、能量转化
【点评】本题考查发电机的基础知识点，核心是区分发电机与电动机的工作原理、能量转化，以及感应电流方向的特点，属于教材基础内容，难度较低，只要掌握相关概念即可正确解答。
【难度系数】0.7
【解析】逐一分析各选项：
选项A：发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中产生感应电流，该选项正确。
选项B：“通电导体在磁场中受到力的作用”是电动机的工作原理，不是发电机的，该选项错误。
选项C：线圈转动时，切割磁感线的方向随线圈转动周期性改变，因此感应电流的方向也会周期性变化，并非不变，该选项错误。
选项D：发电机工作时，将线圈转动的机械能转化为电能，能量转化方向是机械能→电能，而非电能转化为机械能，该选项错误。
综上，正确答案为A。
【答案】A
【知识点】电磁感应现象、发电机工作原理、能量转化
【点评】本题考查发电机的基础知识点，核心是区分发电机与电动机的工作原理、能量转化，以及感应电流方向的特点，属于教材基础内容，难度较低，只要掌握相关概念即可正确解答。
【难度系数】0.7
3. [教材“演示”改编]为了探究手摇发电机发出的电流大小和方向是否是变化的,进行了如下两个实验：
(1)如图甲所示,将手摇发电机与小灯泡连接起来,摇动转轮,可以看到小灯泡发光,这表明电路中有了
(2)如图乙所示,将两个发光二极管极性相反地并联起来,并与手摇发电机串联,接下来的操作是
(1)如图甲所示,将手摇发电机与小灯泡连接起来,摇动转轮,可以看到小灯泡发光,这表明电路中有了
电流
。用不同速度摇动转轮,若灯泡亮度改变
,则说明电流大小是变化的。(2)如图乙所示,将两个发光二极管极性相反地并联起来,并与手摇发电机串联,接下来的操作是
缓慢转动转轮
。若观察到两个发光二极管交替发光
的现象,说明电流的方向是变化的,这表明该发电机发出的电是交流电
(选填“交流电”或“直流电”)。我国电网以交流电的形式供电,频率为50
Hz。答案
3. (1) 电流 改变
(2) 缓慢转动转轮 两个发光二极管交替发光 交流电 50
(2) 缓慢转动转轮 两个发光二极管交替发光 交流电 50
解析
【分析】
要解决这道题，需结合手摇发电机的工作原理、感应电流的特点，以及二极管的单向导电性来分析：
1. 第(1)问中，灯泡发光说明电路中有电流；手摇转轮速度不同时，发电机转速不同，产生的感应电流大小会变化，进而影响灯泡亮度。
2. 第(2)问中，要探究电流方向是否变化，需让发电机工作（转动转轮），利用二极管单向导电的特性，当电流方向改变时，两个极性相反的二极管会交替发光，以此判断电流方向变化，确定为交流电；我国电网交流电频率为固定值50Hz。
【解析】
(1) 手摇发电机转动时，线圈切割磁感线产生感应电流，因此小灯泡发光表明电路中有电流；用不同速度摇动转轮，发电机转速改变，线圈切割磁感线的速度不同，产生的感应电流大小变化，所以灯泡亮度会改变。
(2) 要探究电流方向是否变化，需缓慢转动转轮使发电机工作；由于发光二极管具有单向导电性，当发电机产生的电流方向变化时，两个极性相反并联的二极管会交替发光，说明电流方向变化，该发电机发出的是交流电；我国电网交流电的频率为50Hz。
【答案】
(1) 电流；改变
(2) 缓慢转动转轮；两个发光二极管交替发光；交流电；50
【知识点】
发电机原理、交流电、二极管单向导电性
【点评】
本题是教材演示实验的改编题，结合发电机的电流特点和二极管的特性考查基础知识点，注重实验现象与物理规律的结合，难度适中。
【难度系数】
0.7
要解决这道题，需结合手摇发电机的工作原理、感应电流的特点，以及二极管的单向导电性来分析：
1. 第(1)问中，灯泡发光说明电路中有电流；手摇转轮速度不同时，发电机转速不同，产生的感应电流大小会变化，进而影响灯泡亮度。
2. 第(2)问中，要探究电流方向是否变化，需让发电机工作（转动转轮），利用二极管单向导电的特性，当电流方向改变时，两个极性相反的二极管会交替发光，以此判断电流方向变化，确定为交流电；我国电网交流电频率为固定值50Hz。
【解析】
(1) 手摇发电机转动时，线圈切割磁感线产生感应电流，因此小灯泡发光表明电路中有电流；用不同速度摇动转轮，发电机转速改变，线圈切割磁感线的速度不同，产生的感应电流大小变化，所以灯泡亮度会改变。
(2) 要探究电流方向是否变化，需缓慢转动转轮使发电机工作；由于发光二极管具有单向导电性，当发电机产生的电流方向变化时，两个极性相反并联的二极管会交替发光，说明电流方向变化，该发电机发出的是交流电；我国电网交流电的频率为50Hz。
【答案】
(1) 电流；改变
(2) 缓慢转动转轮；两个发光二极管交替发光；交流电；50
【知识点】
发电机原理、交流电、二极管单向导电性
【点评】
本题是教材演示实验的改编题，结合发电机的电流特点和二极管的特性考查基础知识点，注重实验现象与物理规律的结合，难度适中。
【难度系数】
0.7

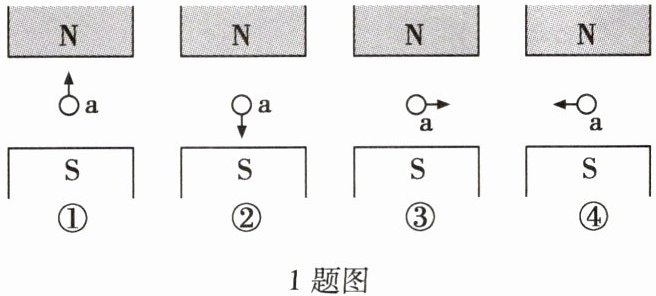

1.如图,a表示垂直于纸面的一根导线,它是闭合电路的一部分。它在磁场中按箭头方向运动时,导线a中会产生感应电流且感应电流方向相反的两种情况是 (
A.①②
B.①③
C.②④
D.③④
D
)。A.①②
B.①③
C.②④
D.③④
答案
1. D
解析
【分析】
要解决本题，需明确两个核心要点：一是感应电流的产生条件，即闭合电路的一部分导体做切割磁感线运动；二是感应电流的方向与磁场方向、导体切割磁感线的运动方向有关，当磁场方向不变时，导体运动方向相反，感应电流方向相反。先判断各图中导线是否切割磁感线，再确定感应电流方向是否相反。
【解析】
1. 判断是否产生感应电流：磁场方向为上方N极指向下方S极，磁感线方向竖直向下。
图①：导线a向上运动，运动方向与磁感线平行，未切割磁感线，无感应电流；
图②：导线a向下运动，运动方向与磁感线平行，未切割磁感线，无感应电流；
图③：导线a向右运动，运动方向与磁感线垂直，切割磁感线，产生感应电流；
图④：导线a向左运动，运动方向与磁感线垂直，切割磁感线，产生感应电流。
2. 判断感应电流方向：磁场方向不变，图③和图④中导线的运动方向相反，因此二者产生的感应电流方向相反。
综上，符合条件的是③④，答案选D。
【答案】
D
【知识点】
电磁感应现象；感应电流产生条件；感应电流方向的影响因素
【点评】
本题考查电磁感应的基础考点，需准确掌握感应电流的产生条件和方向影响因素，是电磁学的常规题型，难度适中。
【难度系数】
0.5
要解决本题，需明确两个核心要点：一是感应电流的产生条件，即闭合电路的一部分导体做切割磁感线运动；二是感应电流的方向与磁场方向、导体切割磁感线的运动方向有关，当磁场方向不变时，导体运动方向相反，感应电流方向相反。先判断各图中导线是否切割磁感线，再确定感应电流方向是否相反。
【解析】
1. 判断是否产生感应电流：磁场方向为上方N极指向下方S极，磁感线方向竖直向下。
图①：导线a向上运动，运动方向与磁感线平行，未切割磁感线，无感应电流；
图②：导线a向下运动，运动方向与磁感线平行，未切割磁感线，无感应电流；
图③：导线a向右运动，运动方向与磁感线垂直，切割磁感线，产生感应电流；
图④：导线a向左运动，运动方向与磁感线垂直，切割磁感线，产生感应电流。
2. 判断感应电流方向：磁场方向不变，图③和图④中导线的运动方向相反，因此二者产生的感应电流方向相反。
综上，符合条件的是③④，答案选D。
【答案】
D
【知识点】
电磁感应现象；感应电流产生条件；感应电流方向的影响因素
【点评】
本题考查电磁感应的基础考点，需准确掌握感应电流的产生条件和方向影响因素，是电磁学的常规题型，难度适中。
【难度系数】
0.5
2.[教材题改编]下图为动圈式话筒的构造示意图，话筒由线圈、永磁体、膜片等组成。当人对着话筒说话时，声波引起膜片振动，磁场中的线圈跟随着膜片一起运动。下列说法正确的是（
2题图
A.话筒是依据电磁感应现象制成的
B.线圈中的电流方向一定是不变的
C.话筒的工作原理与电动机的工作原理相同
D.话筒在使用过程中，将电能转化为机械能
A
）。2题图
A.话筒是依据电磁感应现象制成的
B.线圈中的电流方向一定是不变的
C.话筒的工作原理与电动机的工作原理相同
D.话筒在使用过程中，将电能转化为机械能
答案
2. A
解析
【分析】
要解决这道题，需明确动圈式话筒的工作原理，结合电磁感应现象、电流方向、能量转化等知识逐一分析选项：动圈式话筒的核心是声波带动线圈在磁场中运动，产生感应电流，需据此判断各选项的正误。
【解析】
动圈式话筒的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
选项A：话筒工作时，线圈随膜片在永磁体磁场中运动切割磁感线，产生感应电流，依据电磁感应现象制成，该选项正确。
选项B：声波是周期性变化的，线圈的运动方向随声波不断改变，感应电流方向会随线圈运动方向的变化而改变，因此线圈中电流方向是变化的，该选项错误。
选项C：电动机的工作原理是通电导体在磁场中受力运动，属于电能转化为机械能；而话筒的原理是电磁感应，属于发电机的原理，二者不同，该选项错误。
选项D：话筒工作时，将声波的机械能转化为电能，而非电能转化为机械能，该选项错误。
【答案】
A
【知识点】
电磁感应现象、能量转化、电动机与发电机原理
【点评】
本题为教材改编基础题，考查动圈式话筒的工作原理，需准确区分电磁感应（发电机原理）与通电导体在磁场中受力（电动机原理），以及能量转化方向，是易混淆的基础知识点，需熟练掌握。
【难度系数】
0.6
要解决这道题，需明确动圈式话筒的工作原理，结合电磁感应现象、电流方向、能量转化等知识逐一分析选项：动圈式话筒的核心是声波带动线圈在磁场中运动，产生感应电流，需据此判断各选项的正误。
【解析】
动圈式话筒的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。
选项A：话筒工作时，线圈随膜片在永磁体磁场中运动切割磁感线，产生感应电流，依据电磁感应现象制成，该选项正确。
选项B：声波是周期性变化的，线圈的运动方向随声波不断改变，感应电流方向会随线圈运动方向的变化而改变，因此线圈中电流方向是变化的，该选项错误。
选项C：电动机的工作原理是通电导体在磁场中受力运动，属于电能转化为机械能；而话筒的原理是电磁感应，属于发电机的原理，二者不同，该选项错误。
选项D：话筒工作时，将声波的机械能转化为电能，而非电能转化为机械能，该选项错误。
【答案】
A
【知识点】
电磁感应现象、能量转化、电动机与发电机原理
【点评】
本题为教材改编基础题，考查动圈式话筒的工作原理，需准确区分电磁感应（发电机原理）与通电导体在磁场中受力（电动机原理），以及能量转化方向，是易混淆的基础知识点，需熟练掌握。
【难度系数】
0.6
