五、通路 断路 短路
阅读教材，完成下列问题。
1. 什么叫作通路？什么叫作断路？
2. 电源被短路和用电器被短路一样吗？

1. 正常接通的电路，即用电器能够工作的电路叫作通路。电路中如果某处被切断，电路中就不会有电流通过，这种情况叫作断路。
2. 不一样。电源被短路是指直接用导线将电源的正、负极连接起来，电路中会有很大的电流，可能把电源烧坏，这是不允许的。用电器被短路是指用电器两端被导线直接连通，该用电器不能工作。

一、正确理解电流的形成和电流方向的规定
电流形成的三种情形。
(1)只由正电荷定向移动形成，电流方向与正电荷定向移动的方向相同，如图甲所示。
(2)只由负电荷定向移动形成，电流方向与负电荷定向移动的方向相反，如图乙所示。
金属导体中能够自由移动的带电粒子是自由电子。
(3)由正、负电荷定向移动形成(如酸、碱、盐溶液中)，如图丙所示。

跟踪训练1 如图所示，有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连接起来。下列说法错误的是（）

A.连接前，A的金属箔张开是因为同种电荷互相排斥
B.连接的一瞬间，自由电子从B流向A
C.连接的一瞬间，正电荷从A流向B
D.连接的一瞬间，金属杆中电流方向是从A流向B

C 解析 连接前，A的金属箔带有同种电荷，同种电荷互相排斥，所以金属箔张开，A正确。A带正电说明A缺少电子，金属是靠带负电的自由电子导电的，所以用金属棒连接的一瞬间，电子由B流向A；因为规定正电荷定向移动方向为电流的方向，所以此时电流方向为由A到B，B、D正确，C错误。

二、正确画出电路图
画电路图时的注意事项。
（1）电路元器件要用统一规定的符号。
（2）电路的连接情况要与实际电路一致，即电路图中各元器件所对应符号的顺序，相对位置，电源的正、负极等必须与实物电路中各元器件一一对应。
（3）合理安排电路图中的元器件符号，尽量使之均匀地分布在电路图中，特别要注意元器件符号一定不要画在电路图的拐角处。
（4）电路图最好呈长方形，导线要画得横平竖直，尽量使电路图简洁、美观、比例大小适中。
跟踪训练2 下图为一实物电路，请画出对应的电路图。

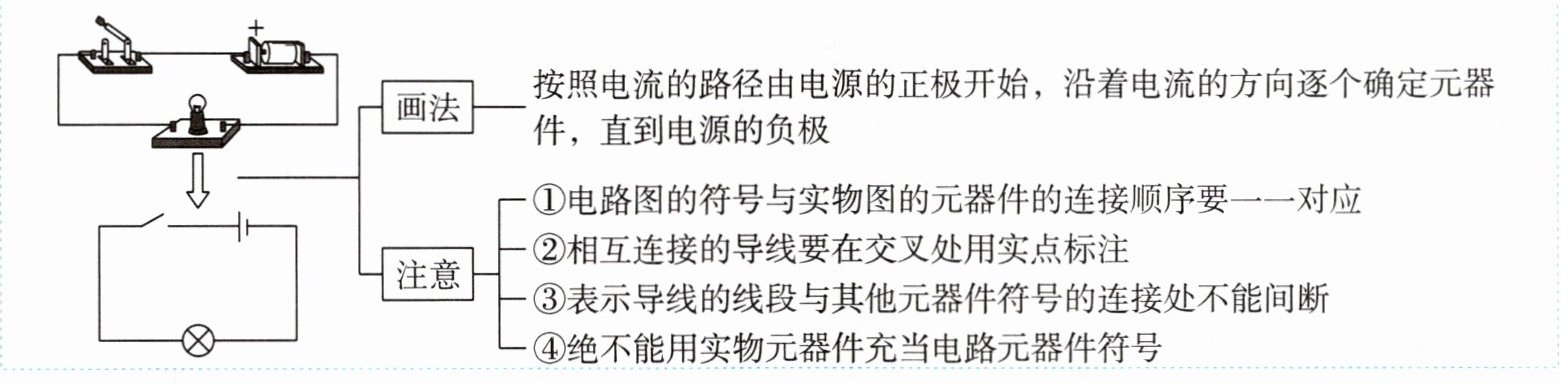

【方法规律】由实物图画电路图的方法和注意事项

①电路图的符号与实物图的元器件的连接顺序要一一对应
②相互连接的导线要在交叉处用实点标注
③表示导线的线段与其他元器件符号的连接处不能间断
④绝不能用实物元器件充当电路元器件符号

如图所示
