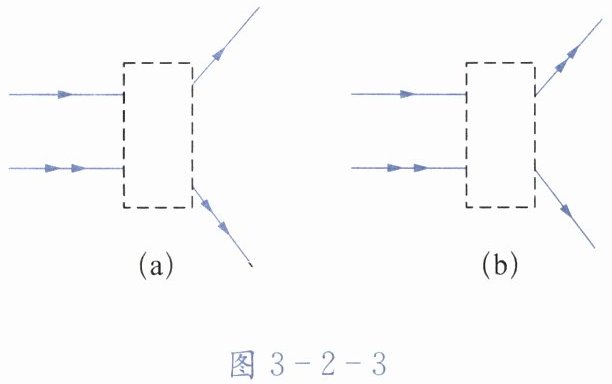

8. 在如图3-2-3所示的虚线框中填上适当类型的透镜。（提示：图中单箭头和双箭头表示出射光线和入射光线的对应关系）

8. 见图答3-2-2

【分析】要确定虚线框内的透镜类型，需依据透镜对光线的作用规律：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。观察入射光线与出射光线的变化：图(a)中平行入射的光线，经过透镜后发散程度增大，说明是凹透镜；图(b)中平行入射的光线，经过后向中间会聚，说明是凸透镜。
【解析】1. 分析图(a)：入射光线为平行光线，经过虚线框后，光线的传播方向比原来更向外发散，符合凹透镜对光线的发散作用，因此虚线框内为凹透镜；2. 分析图(b)：入射光线为平行光线，经过虚线框后，光线向中间会聚，符合凸透镜对光线的会聚作用，因此虚线框内为凸透镜。
【答案】见图答3-2-2（对应插图：(a)为凹透镜，(b)为凸透镜）
【知识点】透镜对光线的作用、凹透镜、凸透镜
【点评】本题考查透镜的光学性质，核心是通过光线的会聚或发散判断透镜类型，属于光学基础题，需牢记两种透镜对光线的作用特点。
【难度系数】0.5

9. 如图3-2-4所示是我们在实验中用过的一种小型手电筒。它的前端有一个出光小孔，其内部(从小孔向后)依次有玻璃珠(球冠状)、LED灯(发光二极管)和电池。LED灯发出的光是发散的，但从小孔射出的却是一束能照射很远的强光。
（1）在这种小型手电筒中，玻璃珠起什么作用？
（2）为了使射出的光是一束平行光，那么对于LED灯和玻璃珠的位置关系有何要求？

9.（1）玻璃珠相当于凸透镜(焦距很短),对光有会聚作用 （2）LED灯应置于玻璃珠的焦点处

【分析】
首先，观察玻璃珠的球冠状形状，结合光学知识可知其相当于短焦距的凸透镜。对于问题（1），LED灯发出的是发散光，要形成能照射很远的强光，需要对光线进行会聚，因此需分析凸透镜的会聚作用；对于问题（2），要得到平行光，需依据凸透镜的特殊光线规律，即从焦点发出的光线经凸透镜折射后平行于主光轴，进而确定LED灯与玻璃珠的位置关系。
【解析】
（1）玻璃珠为球冠状，相当于一个焦距很短的凸透镜，凸透镜对光线有会聚作用，能将LED灯发出的发散光会聚，使从小孔射出的光成为能照射很远的强光。
（2）根据凸透镜的光学性质：从凸透镜焦点处发出的光线，经过凸透镜折射后会平行于主光轴射出。因此，为了使射出的光是平行光，LED灯应置于玻璃珠的焦点位置。
【答案】
（1）玻璃珠相当于凸透镜（焦距很短），对光有会聚作用；（2）LED灯应置于玻璃珠的焦点处。
【知识点】
凸透镜的会聚作用，凸透镜的特殊光线
【点评】
本题结合实际手电筒的结构，考查凸透镜的光学性质，将物理知识应用于生活实际，体现了物理与生活的紧密联系，属于基础应用类题目。
【难度系数】
0.6

10. 把一个圆柱形的透明玻璃沿垂直于纸面的方向切成a、b、c、d、e五块，如图3-2-5所示，其中能够使平行光发散的是()。

A.b
B.a、c、d、e
C.a、b、c
D.a、b、c、d、e

10. A

11. 太阳光(白光)经过三棱镜发生色散，其实就是光的折射现象。思考这种现象，你是否有某种新的发现？说说你的想法。
图3-2-5

11. 太阳光(白光)在通过三棱镜时,不同色光的折射角(偏折程度)不同,所以不同的色光会分开

【分析】
要思考光的色散现象的本质，首先明确太阳光（白光）并非单色光，而是由多种单色光组成的复色光；再结合光的折射规律，不同色光的折射率不同，导致通过三棱镜时的偏折程度（折射角）存在差异，这就是色散现象的核心原因，由此可推导得出对应结论。
【解析】
太阳光（白光）是由红、橙、黄、绿、蓝、靛、紫等多种单色光组成的复色光，当这些色光通过三棱镜时，不同色光的折射程度（偏折角度）不同，其中红光偏折程度最小，紫光偏折程度最大，因此经过三棱镜后，不同色光会按一定顺序排列，发生色散现象，本质是不同色光的折射角（偏折程度）不同导致色光分开。
【答案】
太阳光(白光)在通过三棱镜时,不同色光的折射角(偏折程度)不同,所以不同的色光会分开
【知识点】
光的色散、光的折射
【点评】
本题考查光的色散的成因，核心是理解不同色光的折射特性差异，属于光学基础知识点，侧重对概念本质的理解，难度适中，适合巩固光学基础。
【难度系数】
0.6
