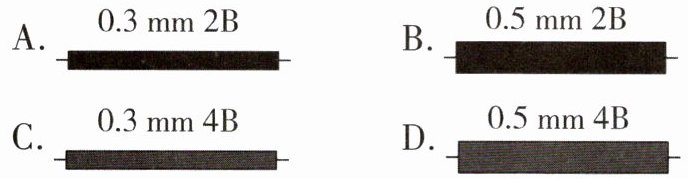

1[2026浙江温州期末，中]铅笔芯的型号与石墨的含量有关，如“B”型号笔芯，“B”前的数字越大，则石墨含量越高，导电性越强。室温条件下的下列铅笔芯（标注了直径），长度相同，其中电阻最大的是（）

1.A 【解析】石墨是导体,含有的石墨越多,铅笔芯的导电能力越强,电阻越小,四种铅笔芯长度相同,D的石墨含量最高,横截面积最大,电阻最小,A的石墨含量最少,横截面积最小,电阻最大。故选A。

2[2025浙江宁波期中,中]如图所示,A、B是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后接入电路中,比较这两段导体的电阻及通过它们的电流,下列正确的是 ()


A.$R_A＜R_B$、$I_A＜I_B$
B.$R_A＜R_B$、$I_A=I_B$
C.$R_A＞R_B$、$I_A=I_B$
D.$R_A=R_B$、$I_A＜I_B$

2.B 【解析】A和B是由同种材料制成的长度相同的两段导体,由题图可知,B的横截面积小于A的横截面积,故B的电阻大于A的电阻;由题图知,两电阻串联,则通过两电阻的电流是相等的。故选B。

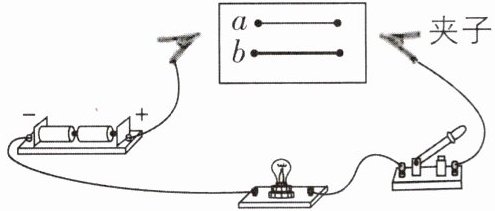

3[2025浙江杭州质检,中]小明用如图所示的器材做“探究影响导体电阻大小的因素”的实验，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是 ()


A.小灯泡越亮，表示接入的合金丝电阻越大
B.利用此装置只能探究导体电阻大小和横截面积的关系
C.利用此装置能探究导体电阻大小和横截面积、材料的关系
D.为了准确比较两合金丝的电阻，可在电路中串联一个电流表

3.D 【解析】小灯泡越亮,说明电路中的电流越大,接入的合金丝的电阻越小,故A错误;移动夹子改变接入电路中合金丝的长度可以探究导体电阻大小和长度的关系,故B错误;此装置可以探究导体电阻大小与导体的长度和横截面积的关系,a、b材料相同,不能探究导体电阻大小与导体材料的关系,故C错误;为了准确比较两合金丝的电阻,可在电路中串联一个电流表,根据电流表示数的大小来判断导体电阻的大小,故D正确。故选D。

4[2026浙江绍兴期末,中]如图所示分别为连接着西部清洁能源基地与东部用电区域的“西电东送”高压输电线和我们日常家中所用的导线。高压输电线通过增大导体的从而(填“增大”或“减小”)导体的电阻,以实现远距离高效输电。维修线路时,为确保人员安全需要断电,此时导体的电阻(填“不变”或“变为零”)。

4.横截面积 减小 不变 【解析】高压输电线通过增大导体的横截面积,从而减小导体的电阻,以实现远距离高效输电。导体的电阻是导体本身的一种特性,断电后,导体的电阻不变。

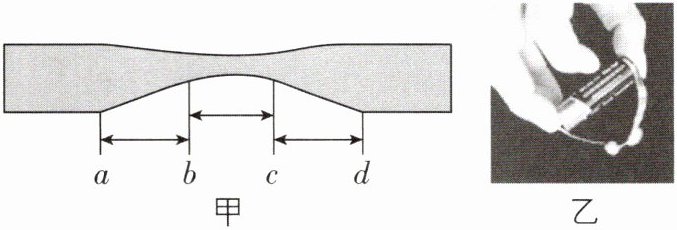

5[2025浙江台州质检,中]取口香糖锡纸,中间剪掉一些(如图甲所示),将锡纸条带锡的两端分别按在电池的正、负极上,很快发现锡纸条开始冒烟、着火,如图乙所示。实验中的锡纸是体,锡纸条上$ab=bc=cd$,则段的电阻最大,此时通过锡纸条的电流$I_{ab}$(填“=”“＞”或“＜”)$I_{cd}$。

刷素养 走向重高

5.导 bc =
【解析】锡是金属,容易导电,是导体;由题图甲可知,锡纸条上相同长度的ab段、bc段和cd段,bc段的横截面积最小,在材料和长度相同时,横截面积越小、电阻越大,所以bc段的电阻最大;由题图甲、图乙可知,ab、bc、cd三段串联,串联电路中的电流处处相等,则此时通过锡纸条的电流$I_{ab}=I_{cd}$。

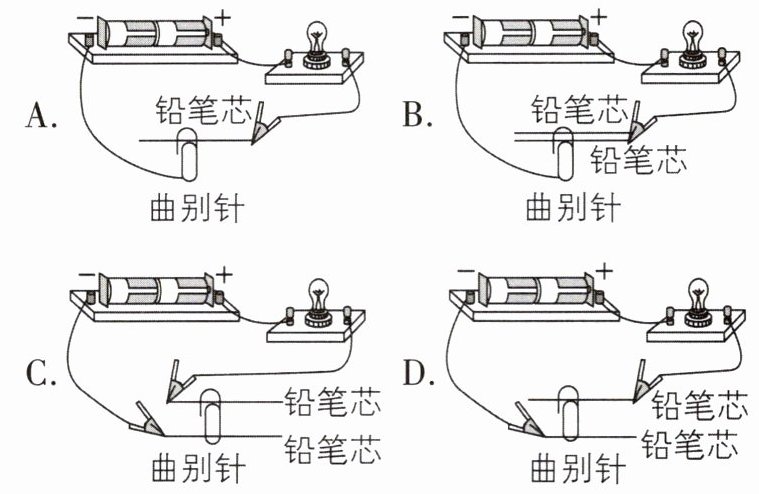

6 核心素养探究实践 [2026 浙江绍兴期末,中]在“设计制作调光灯”的实践活动中,同学们用相同的铅笔芯、曲别针(宽度可忽略)、导线夹、电源(电压不变)等器材设计了如图所示的四种方案(导线夹、曲别针和铅笔芯均接触良好),当曲别针从铅笔芯的一端滑动到另一端时,小灯泡的亮度变化最大的是 ()

6.C 【解析】设每根铅笔芯的最大电阻为R。
| 选项 | 分析 | 结果 |
| ---- | ---- | ---- |
| A | 曲别针在铅笔芯左端时,铅笔芯连入电路的阻值为R,曲别针在铅笔芯右端时,铅笔芯连入电路的阻值为0,阻值变化范围是0~R | μltirow{4}{*}{C图中铅笔芯接入电路的阻值的变化范围最大,则小灯泡的亮度变化最大,故C符合题意} |
| B | 两根铅笔芯并联,曲别针在铅笔芯左端时,铅笔芯连入电路的阻值为R'＜R,曲别针在铅笔芯右端时,铅笔芯连入电路的阻值为0,阻值变化范围是0~R' | |
| C | 曲别针在铅笔芯左端时,铅笔芯连入电路的阻值为0,曲别针在铅笔芯右端时,铅笔芯连入电路的阻值为2R,阻值变化范围是0~2R | |
| D | 曲别针从铅笔芯的一端滑动到另一端的过程中,铅笔芯连入电路的阻值始终为R | |
