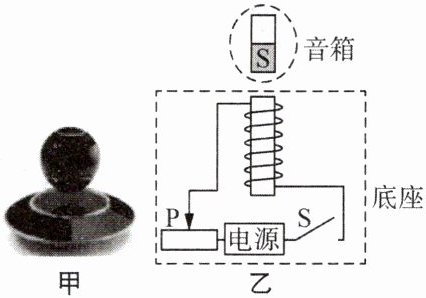

16. 如图甲所示为某款磁悬浮音箱，并且通过调节底座上的旋钮来调节音箱悬浮的高度，经了解,其内部结构如图乙所示,音箱底部有一块磁体,底座内部有一个电磁铁.则 ()


A.底座内电磁铁的上端为 N 极
B.底座内电源的左端为负极
C.将滑片 P 向右调节，音箱能悬浮的位置升高，电磁铁对磁体的作用力变大
D.将滑片 P 向左调节，音箱能悬浮的位置降低，电磁铁对磁体的作用力不变

C

1

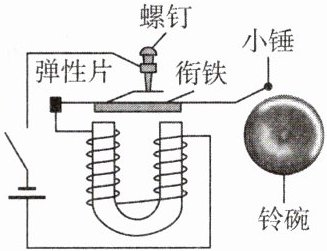

17. 如图所示是直流电铃的原理图. 开关断开时,弹性片的一端与螺钉接触. 开关闭合,电磁铁吸引衔铁,小锤敲击铃碗发声,同时弹性片与螺钉分离导致断电,电磁铁失去磁性,弹性片与螺钉接触，电路再次接通，如此往复. 下列说法正确的是 ()


A.电路接通时,电磁铁右侧上端为 N 极
B.电路接通时,电磁铁周围产生磁感线
C.若只更换电压较小的电源,电铃可能无法正常工作
D.若只对调电源的正负极,电铃可能无法正常工作

C

【分析】
要解决这道题，需结合安培定则、磁感线的概念、电磁铁磁性强弱的影响因素以及电铃的工作原理，逐个分析选项：
1. 对选项A，利用安培定则，根据电流方向判断电磁铁的磁极，验证磁极标注是否正确；
2. 对选项B，明确磁感线是假想的物理模型，实际不存在，区分磁场和磁感线的概念；
3. 对选项C，结合电磁铁磁性强弱与电流的关系，分析电源电压减小对电磁铁磁性的影响，判断电铃能否正常工作；
4. 对选项D，分析电源正负极对调后，电磁铁的磁性是否受影响，进而判断电铃的工作状态。
【解析】
逐一分析各选项：
A选项：电路接通时，电流从电磁铁右侧线圈的下端流入、上端流出，根据安培定则，右手握住右侧线圈，四指指向电流环绕方向，大拇指指向左侧，可知右侧上端为S极，并非N极，A错误。
B选项：磁感线是为了描述磁场而引入的假想曲线，实际并不存在。电路接通时，电磁铁周围存在磁场，不是产生磁感线，B错误。
C选项：电磁铁的磁性强弱与电流大小有关，若只更换电压较小的电源，电路中电流会减小，电磁铁的磁性减弱，可能无法吸引衔铁，导致电铃无法正常工作，C正确。
D选项：若只对调电源的正负极，电磁铁的磁极会改变，但仍具有磁性，依然能吸引衔铁，电铃仍能正常工作，D错误。
【答案】
C
【知识点】
电磁铁的磁性；安培定则；电铃工作原理
【点评】
本题考查直流电铃的工作原理及电磁铁的相关知识，需要准确区分磁场与磁感线的概念，掌握电磁铁磁性强弱的影响因素和安培定则的应用，对概念的理解与应用能力有一定要求。
【难度系数】
0.6

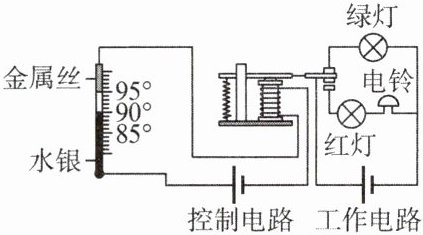

18. 如图所示是某同学设计的“温度自动报警器”的电路图,能实现报警时红灯亮、电铃响. 图中金属丝下端与$95° C$刻度线对齐.下列说法正确的是 ()


A.图中电磁铁工作原理是电磁感应
B.控制电路的电源的正负极对调后不会影响自动报警器工作
C.当温度达到$85° C$时就会发出报警信号
D.如果要降低报警温度,需要将金属丝往上提

B

【分析】
要解决本题，需结合电磁继电器和电磁铁的相关知识，逐一分析每个选项：首先明确电磁铁的工作原理，再分析控制电路电源正负极对调的影响，接着判断报警温度的条件，最后思考调整报警温度的方法。
1. 电磁铁的工作原理是电流的磁效应，而非电磁感应；
2. 控制电路电源正负极对调仅改变电磁铁磁极方向，不影响磁性强弱，不影响报警器工作；
3. 金属丝下端与95℃刻度对齐，只有温度达到95℃时才会触发报警；
4. 降低报警温度需让水银在更低温度接触金属丝，应将金属丝向下调。
【解析】
逐一分析选项：
A选项：电磁铁的工作原理是电流的磁效应，电磁感应是指闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流的现象，二者原理不同，故A错误。
B选项：控制电路的电源正负极对调后，电磁铁的磁极方向会改变，但磁性强弱不受影响，当控制电路接通时，电磁铁仍能吸引衔铁，使工作电路中的红灯和电铃正常工作，不会影响自动报警器的工作，故B正确。
C选项：金属丝下端与95℃刻度线对齐，只有当温度达到95℃时，水银柱上升接触金属丝，控制电路接通，电磁铁产生磁性吸引衔铁，工作电路切换为红灯亮、电铃响，才会发出报警信号；温度为85℃时，水银未接触金属丝，控制电路断开，不会报警，故C错误。
D选项：若要降低报警温度，需要让水银在更低温度时就能接触金属丝，应将金属丝往下调（使金属丝下端对应更低的温度刻度）；将金属丝往上提会使报警温度升高，故D错误。
【答案】
B
【知识点】
电流的磁效应；电磁继电器的应用
【点评】
本题考查温度自动报警器的工作原理，需结合电磁铁特性、电磁继电器的工作过程分析选项，明确控制电路与工作电路的联动关系是解题核心。
【难度系数】
0.6

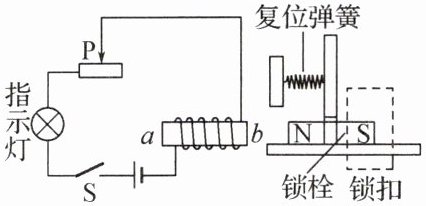

19. 如图所示是某同学自制的简易电磁锁原理图.闭合开关 S,滑片 P 向左移动,使静止在水平桌面的条形磁体滑动,打开门锁.下列说法正确的是 ()


A.通电后电磁铁$α $端为 S 极
B.滑片向左移动的过程中电磁铁的磁性增强
C.条形磁体在滑动过程中受到向左的摩擦力
D.条形磁体在滑动过程中受到的摩擦力变小

B

【分析】
要解决这道题，需结合安培定则、电磁铁磁性强弱的影响因素、滑动摩擦力的相关知识，逐个分析选项：
1. 选项A：利用安培定则判断电磁铁磁极，明确电流流向后，通过右手握住螺线管的方法确定N、S极。
2. 选项B：分析滑片左移时滑动变阻器的电阻变化，结合欧姆定律判断电路电流变化，再根据电磁铁磁性与电流的关系判断磁性强弱变化。
3. 选项C：先确定条形磁体滑动方向（打开门锁时的运动方向），再根据摩擦力方向与相对运动方向相反的特点判断摩擦力方向。
4. 选项D：根据滑动摩擦力的影响因素（压力、接触面粗糙程度），分析条形磁体滑动过程中这两个因素是否变化，进而判断摩擦力大小变化。
【解析】
选项A：电流从电源正极流出，经电路流入螺线管a端、从b端流出。根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向a端，因此a端为N极，A错误。
选项B：滑片向左移动时，滑动变阻器接入电路的电阻减小，由欧姆定律可知电路中电流增大。电磁铁的磁性强弱与电流大小有关，电流越大磁性越强，因此电磁铁磁性增强，B正确。
选项C：打开门锁时，条形磁体向左滑动，相对于桌面向左运动，根据摩擦力方向与相对运动方向相反，可知条形磁体受到的摩擦力方向向右，C错误。
选项D：条形磁体滑动过程中，对桌面的压力大小和接触面粗糙程度均未改变，根据滑动摩擦力的影响因素，摩擦力大小不变，D错误。
【答案】
B
【知识点】
安培定则；电磁铁磁性强弱；滑动摩擦力
【点评】
本题综合考查电磁学和力学基础知识点，解题时需结合装置工作原理，准确应用安培定则、电磁铁磁性规律和滑动摩擦力判断方法，避免因对装置运动方向判断失误而出错。
【难度系数】
0.6
