电路的两种基本连接方式
连接方式:____和____。
连接方式:____和____。
答案
串联 并联

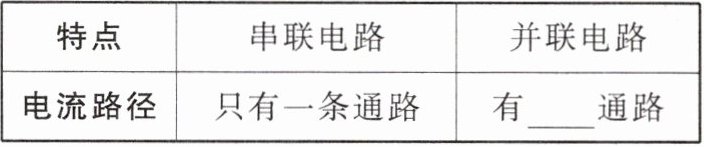

串、并联电路的电流路径及开关的作用:
答案
多条

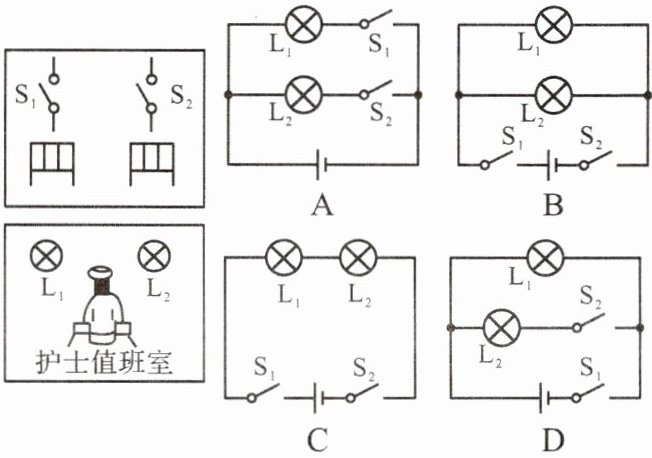

例 如图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关$S_{1}$,护士值班室的灯$L_{1}$亮;2号床的病人按下开关$S_{2}$,护士值班室的灯$L_{2}$亮。下列电路图符合要求的是 ()
解:A
解:A
答案
A

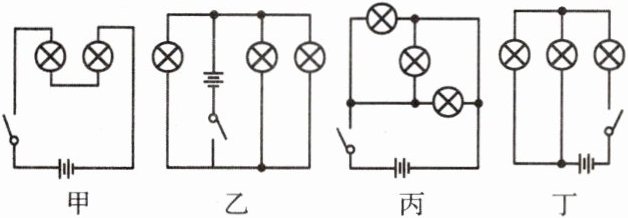

1. 如图所示各电路图中,属于串联的是 ()
A. 图甲
B. 图乙
C. 图丙
D. 图丁
A. 图甲
B. 图乙
C. 图丙
D. 图丁
答案
A

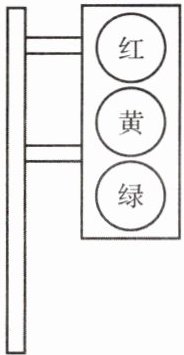

2. 如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断 ()
A. 红灯、黄灯、绿灯是串联的
B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联
D. 绿灯与黄灯并联后再与红灯串联
A. 红灯、黄灯、绿灯是串联的
B. 红灯、黄灯、绿灯是并联的
C. 红灯与黄灯并联后再与绿灯串联
D. 绿灯与黄灯并联后再与红灯串联
答案
B
3. 如图所示,以下判断中不正确的是 ()
A. S断开,两盏灯均发光
B. S断开,两盏灯是并联连接
C. S断开,电源被短路
D. S闭合,电源被短路,两盏灯都不发光
A. S断开,两盏灯均发光
B. S断开,两盏灯是并联连接
C. S断开,电源被短路
D. S闭合,电源被短路,两盏灯都不发光
答案
C
