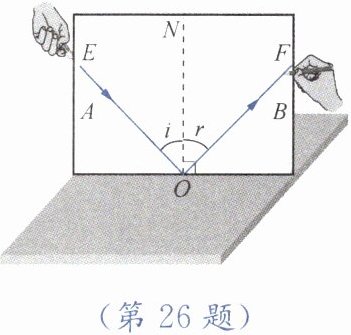

26. (9分)如图所示是“探究光的反射规律”的实验装置。
(1) 小明按照老师要求,让纸板的左右两个面处在上,并于平面镜放置。这样,当用激光笔沿纸板E斜向下照射时,在纸板上能看到入射光和反射光。
(2) 小明反思问题(1)的两个要求,经尝试发现,若不满足那两个要求,则不能从纸板上观察到反射光。于是得到一个结论:反射光线、入射光线与都处在上。
(3) 为了在纸板上画出入射光和反射光,下列做法中正确的是(A/B)。
A. 像图示那样,用笔在纸板上沿着光线画
B. 用笔在光路的不同位置点几个点,放平纸板,再用刻度尺画出过这些点的直线
接着,用测量入射角和反射角并做记录。多次改变入射角的大小进行实验,发现反射角总是入射角。

26. (1) 同一平面 垂直 (2) 法线 同一平面 (3) B 量角器 等于

【分析】
本题是探究光的反射规律的实验题，需结合实验操作要求和光的反射定律分析各问题：第(1)问回忆实验中纸板的放置要求，保证能呈现入射、反射光线；第(2)问根据实验现象推导三线共面的结论；第(3)问明确画光线的正确方法、测量角度的工具，以及反射角与入射角的关系。
【解析】
(1) 探究光的反射规律时，为在纸板上同时呈现入射光线和反射光线，需让纸板左右两个面处在同一平面，且垂直于平面镜放置，这样激光笔照射时才能看到两条光线，故填“同一平面”“垂直”。
(2) 若纸板两个面不在同一平面，无法观察到反射光，由此得出结论：反射光线、入射光线与法线都处在同一平面上，故填“法线”“同一平面”。
(3) 画光线时，直接沿纸板画会因纸板倾斜产生误差，正确做法是在光路不同位置点几个点，放平纸板后用刻度尺画直线，故选B；测量入射角和反射角需用量角器；多次实验发现反射角总是等于入射角，故依次填“B”“量角器”“等于”。
【答案】
(1) 同一平面；垂直
(2) 法线；同一平面
(3) B；量角器；等于
【知识点】
光的反射规律；探究光的反射实验
【点评】
本题考查探究光的反射规律的实验操作与定律内容，属于基础实验题，需学生掌握实验基本要求和反射定律，难度适中。
【难度系数】
0.7

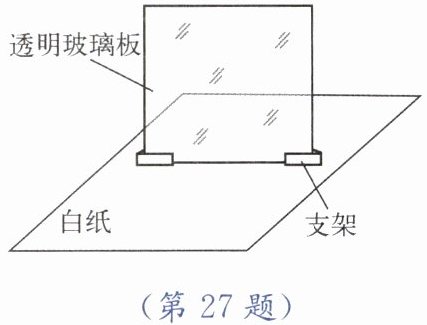

27.（9分）如图所示是“探究平面镜成像的特点”的实验装置。
（1）实验所需的测量工具是。用透明玻璃板代替平面镜，既能观察到镜前物体的像，又能观察到。
（2）将蜡烛A竖立于玻璃板前并点燃，让另一支与A相同的蜡烛B竖立于玻璃板后并移动，直至B与A的像重合，这样可以确定像的，并能比较像与物的关系。由多次改变蜡烛A与玻璃板的距离重复实验可知，像和物的大小（相等/不等），两者的连线与玻璃板，且与玻璃板的距离（相等/不等）。
（3）移走蜡烛B，再在该位置放上光屏，则从光屏上（看到/看不到）蜡烛A的像，说明平面镜所成的像是像。

27. (1) 刻度尺 镜后的物体 (2) 位置 大小 相等 垂直 相等 (3) 看不到 虚

【分析】
本题围绕“探究平面镜成像的特点”实验展开，需结合实验器材的作用、操作目的及平面镜成像的规律来解答。首先明确实验中测量物像距离需用刻度尺；透明玻璃板替代平面镜是为了便于确定像的位置，能观察到镜后的物体；通过等效替代法确定像的位置、比较像与物的大小，多次实验总结成像特点；虚像无法用光屏承接，据此逐一分析各问题。
【解析】
（1）探究平面镜成像特点时，需要测量物体和像到玻璃板的距离，因此所需测量工具是刻度尺；透明玻璃板既能反射成像，又能透光，所以既能观察到镜前物体的像，又能观察到镜后的物体，便于确定像的位置。
（2）将与A相同的蜡烛B移动至与A的像重合，可确定像的位置，同时通过对比B和A的大小，比较像与物的大小关系；多次改变蜡烛A与玻璃板的距离重复实验，可知像和物的大小相等，像与物的连线与玻璃板垂直，且像和物到玻璃板的距离相等。
（3）平面镜所成的像是虚像，虚像不能用光屏承接，因此在像的位置放光屏，从光屏上看不到蜡烛A的像，说明平面镜成的是虚像。
【答案】
(1) 刻度尺；镜后的物体 (2) 位置；大小；相等；垂直；相等 (3) 看不到；虚
【知识点】
平面镜成像实验；虚像特点；平面镜成像规律
【点评】
本题为基础实验题，考查平面镜成像实验的器材选择、操作目的及成像特点，核心是掌握实验的关键操作和成像规律，属于对基础知识的常规应用。
【难度系数】
0.6

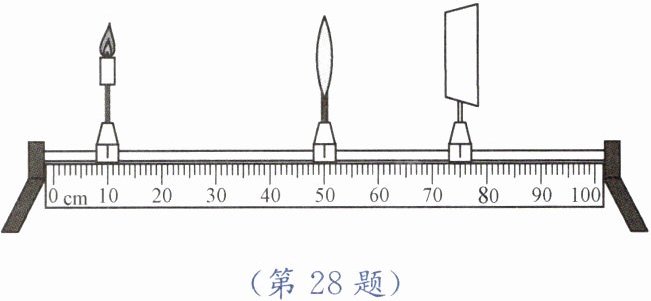

28. (8分)小明选用焦距为15 cm的凸透镜，做“探究凸透镜的成像规律”的实验。
(1) 实验在(较暗/较亮)的环境中进行，现象更明显。
(2) 小明将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者的中心大致在同一，这样做的目的是使像呈现在。
(3) 小明将蜡烛放在10 cm刻度线处，移动光屏到如图所示位置，光屏上恰好呈现一个清晰的像，该像的性质是倒立、(放大/缩小/等大)的实像。
(4) 保持凸透镜位置不变，小明将蜡烛移动到25 cm刻度线处，若想要在光屏上得到清晰的像，应把光屏向(左/右)移动，像将(变大/变小/不变)。
(5) 保持凸透镜位置不变，小明将蜡烛移动到40 cm刻度线处，无论怎样移动光屏，在光屏上都找不到清晰的像，当小明的眼睛在凸透镜的右侧，透过凸透镜观察到烛焰(正立/倒立)、放大的像，生活中的(照相机/投影仪/放大镜)就是利用这样的成像原理工作的。

28. 较暗 高度 光屏中央 缩小 右 变大 正立 放大镜

【分析】
要解决这道题，需结合“探究凸透镜成像规律”的实验操作要点和成像规律分析：
1. 实验环境：较暗环境中烛焰与周围对比度大，像更清晰；
2. 实验调整：需使烛焰、凸透镜、光屏中心在同一高度，保证像成在光屏中央；
3. 成像性质：根据物距与焦距的关系，结合凸透镜成像规律判断像的特点；
4. 物距变化的影响：物距减小时，像距增大、像变大，反之则相反；
5. 虚像特点：物距小于焦距时成正立放大虚像，虚像无法用光屏承接，对应放大镜原理。
【解析】
(1) 实验在较暗环境中进行，烛焰的像会更清晰，故填“较暗”；
(2) 调整三者中心大致在同一高度，目的是使像呈现在光屏中央，避免像偏移，故依次填“高度”“光屏中央”；
(3) 已知焦距f=15cm，蜡烛在10cm刻度处，凸透镜在50cm刻度处，物距u=50cm-10cm=40cm，u＞2f（2f=30cm），根据成像规律，此时成倒立、缩小的实像，故填“缩小”；
(4) 蜡烛移到25cm刻度处，物距u=50cm-25cm=25cm，此时f＜u＜2f，根据“物近像远像变大”，物距减小，像距增大，像变大，因此光屏需向右移动，像变大，故依次填“右”“变大”；
(5) 蜡烛移到40cm刻度处，物距u=50cm-40cm=10cm，u＜f，成正立、放大的虚像，虚像不能在光屏呈现，放大镜利用此原理，故依次填“正立”“放大镜”。
【答案】
较暗；高度；光屏中央；缩小；右；变大；正立；放大镜
【知识点】
凸透镜成像规律；探究凸透镜成像规律实验；实像与虚像
【点评】
本题是凸透镜成像规律的基础实验题，考查实验操作规范和成像规律的应用，需学生掌握物距与焦距的关系对应的成像特点，以及物距变化时像和像距的变化规律，属于常规基础题型。
【难度系数】
0.6
