1. 如图所示，这款图钉来自一个初中生的创意，翘起部分为我们预留下施力空间。当拔起图钉时，将图钉看成杠杆，其支点为(
A.$ A $ 点
B.$ B $ 点
C.$ C $ 点
D.$ D $ 点
D
)A.$ A $ 点
B.$ B $ 点
C.$ C $ 点
D.$ D $ 点
答案
1. D
解析
【解析】
当拔起图钉时，对A点施加向上的力F，此时整个图钉绕着D点转动，根据杠杆支点的定义，杠杆绕着转动的固定点为支点，因此该杠杆的支点是D点。
【答案】
D
【知识点】
杠杆的支点判断
【点评】
本题考查对杠杆支点概念的理解，需结合实际操作场景分析杠杆的转动点，属于基础概念应用题。
【难度系数】
0.8
当拔起图钉时，对A点施加向上的力F，此时整个图钉绕着D点转动，根据杠杆支点的定义，杠杆绕着转动的固定点为支点，因此该杠杆的支点是D点。
【答案】
D
【知识点】
杠杆的支点判断
【点评】
本题考查对杠杆支点概念的理解，需结合实际操作场景分析杠杆的转动点，属于基础概念应用题。
【难度系数】
0.8
2. 一款指甲剪如图所示，其中
ABC
(填“$ ABC $”“$ OBD $”或“$ OED $”)是省力杠杆，此时C
是支点。人使用指甲剪时，上面的刀刃受到的阻力方向是向上
(填“向上”或“向下”)的。答案
2. ABC C 向上
解析
【解析】
杠杆ABC的支点为C，使用时动力臂大于阻力臂，属于省力杠杆；
杠杆ABC的支点是C；
人使用指甲剪时，上面的刀刃向下施力剪指甲，根据力的作用是相互的，指甲对刀刃的阻力方向向上。
【答案】
ABC；C；向上
【知识点】
杠杆的分类；杠杆五要素
【点评】
本题结合生活中的指甲剪实例，考查杠杆的相关知识，需要准确判断杠杆类型、支点以及阻力方向，注重理论联系实际。
【难度系数】
0.6
杠杆ABC的支点为C，使用时动力臂大于阻力臂，属于省力杠杆；
杠杆ABC的支点是C；
人使用指甲剪时，上面的刀刃向下施力剪指甲，根据力的作用是相互的，指甲对刀刃的阻力方向向上。
【答案】
ABC；C；向上
【知识点】
杠杆的分类；杠杆五要素
【点评】
本题结合生活中的指甲剪实例，考查杠杆的相关知识，需要准确判断杠杆类型、支点以及阻力方向，注重理论联系实际。
【难度系数】
0.6
3. 如图所示，$ O $ 为杠杆 $ AB $ 的支点，$ B $ 点挂一重物 $ G $，为了使杠杆在水平位置平衡，现在在 $ A $ 点施加一个拉力，下列四个力中最小的是(
A.$ F_1 $
B.$ F_2 $
C.$ F_3 $
D.$ F_4 $
B
)A.$ F_1 $
B.$ F_2 $
C.$ F_3 $
D.$ F_4 $
答案
3. B
解析
根据杠杆平衡条件 $F_1l_1 = F_2l_2$，阻力与阻力臂乘积一定时，动力臂越长，动力越小。
支点为 $O$，阻力为 $G$，阻力臂为 $OB$。
在 $A$ 点施加拉力，当拉力方向与杠杆垂直时，动力臂最大（等于 $OA$）。
图中 $F_2$ 方向竖直向下，与杠杆 $AB$ 垂直，此时动力臂最长，故 $F_2$ 最小。
B
支点为 $O$，阻力为 $G$，阻力臂为 $OB$。
在 $A$ 点施加拉力，当拉力方向与杠杆垂直时，动力臂最大（等于 $OA$）。
图中 $F_2$ 方向竖直向下，与杠杆 $AB$ 垂直，此时动力臂最长，故 $F_2$ 最小。
B

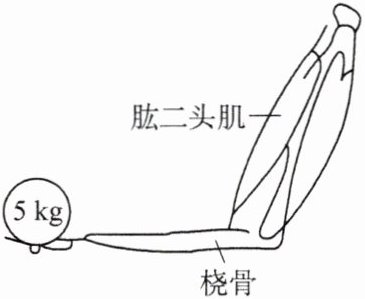

4. 人用手托住物体时手臂的示意图如图所示，当人手托 $ 5 \, \mathrm{kg} $ 的物体保持平衡时，肱二头肌收缩所施加力的大小($ g $ 取 $ 10 \, \mathrm{N/kg} $)(
A.大于 $ 5 \, \mathrm{kg} $
B.大于 $ 50 \, \mathrm{N} $
C.小于 $ 50 \, \mathrm{N} $
D.等于 $ 50 \, \mathrm{N} $
B
)A.大于 $ 5 \, \mathrm{kg} $
B.大于 $ 50 \, \mathrm{N} $
C.小于 $ 50 \, \mathrm{N} $
D.等于 $ 50 \, \mathrm{N} $
答案
4. B
解析
解：物体重力 $ G = mg = 5\,\mathrm{kg} × 10\,\mathrm{N/kg} = 50\,\mathrm{N} $。
以肘关节为支点，肱二头肌拉力 $ F $ 的力臂为 $ l_1 $，物体重力 $ G $ 的力臂为 $ l_2 $，由图知 $ l_1 ＜ l_2 $。
根据杠杆平衡条件 $ F l_1 = G l_2 $，得 $ F = G \frac{l_2}{l_1} $。
因为 $ l_2 ＞ l_1 $，所以 $ F ＞ G = 50\,\mathrm{N} $。
B
以肘关节为支点，肱二头肌拉力 $ F $ 的力臂为 $ l_1 $，物体重力 $ G $ 的力臂为 $ l_2 $，由图知 $ l_1 ＜ l_2 $。
根据杠杆平衡条件 $ F l_1 = G l_2 $，得 $ F = G \frac{l_2}{l_1} $。
因为 $ l_2 ＞ l_1 $，所以 $ F ＞ G = 50\,\mathrm{N} $。
B
5. 如图所示，杠杆在水平方向平衡，若将测力计缓慢地自位置 1 移到位置 2，使杠杆在水平方向始终保持平衡，则测力计的读数变化是(
A.不断增大
B.不断减小
C.先增大，然后减小
D.先减小，然后增大
D
)A.不断增大
B.不断减小
C.先增大，然后减小
D.先减小，然后增大
答案
5. D
解析
解：设杠杆支点为O，左侧重物G的力臂为$L_G$，右侧测力计拉力为F，力臂为$L_F$。
由杠杆平衡条件：$G · L_G = F · L_F$，得$F = \frac{G · L_G}{L_F}$。
当测力计从位置1移到位置2时，拉力F的力臂$L_F$先增大（至竖直位置时最大），后减小。因G、$L_G$不变，故F先减小后增大。
答案：D
由杠杆平衡条件：$G · L_G = F · L_F$，得$F = \frac{G · L_G}{L_F}$。
当测力计从位置1移到位置2时，拉力F的力臂$L_F$先增大（至竖直位置时最大），后减小。因G、$L_G$不变，故F先减小后增大。
答案：D
